EVDC2户外电动汽车直流充电机

联系人:黄国君
联系电话:023-6116****
企业地址重庆市
详细地址重庆市永川区探花路497号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
重庆源通电器设备有限责任公司成立于1997年12月12日,地处重庆市永川区,占地150亩,注册资金10018万元,在职员工300余人,是专业生产电力变压器、高低压成套开关设备的重庆市高新 技术企业,是贵州泰永长征技术股份有限公司的全资子公司。 公司主要经营35kV级及以下电力变压器、10kV级及以下配电变压器,35kV级及以下成套开关设备、箱式变电站、新能源华式箱变、新能源美式箱变、无功补偿装置、充电站、高低压元器件等产品的生产、销售、维护等,同时与全球知名品牌ABB公司达成战略合作协议,具备ZSSG系列中压小车柜、SAFE系列环网柜联合生产和MDmax系列低压品牌授权柜加工能力。公司变压器年总产能可达450万kVA,成套开关设备年产能达到12000台面,年产值6.5亿。 公司坚持走“专、精、特、新”品牌战略之路,通过ISO9001质量体系认证,ISO14000环境管理体系认证和ISO45001职业健康安全管理体系认证。先后被评为国家级绿色工厂、重庆市高新 技术企业、重庆市中小企业“专精特新”企业。荣获了重庆市认定企业技术中心、重庆五一劳动奖状等多项荣誉。 公司销售及服务网络已由重庆辐射至四川、云南、贵州、湖北、陕西、青海、甘肃、西藏等广大地区,产品广泛应用于轨道交通、新能源风电光伏、数据中心、高端制造业、高速公路等领域,产品在重庆国贸大厦、九盘变电站、西安大明宫遗址公园、园艺博览会等重点工程运用,同时积极参与抗冰抢险、抗震救灾等电力救援任务,树立了良好的社会责任形象,在电网系统中拥有良好的口碑和品牌效应。

产品图片

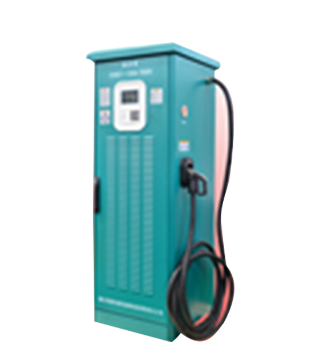

EVDC2户外电动汽车直流充电机


产品简介

  EVDC2系列户外电动汽车直流充电机,主要用于电动汽车直流快速充电,本产品集功率变换、充电控制、人机交互控制、通讯、计费计量等于一体,并具有良好的防尘、防水功能,防护等级达到IP54,可在户外安全的运营维护。本产品主要由人机交互触摸屏、读卡器、电能计量模块、充电模块、通讯模块、充电接口、控制模块和桩体组成,功率变换单元遵循模块化设计原则,可以灵活配置成30kW到120kW的功率输出,满足不同容量的电动汽车充电需求,产品系列涵盖了单枪输出、双枪轮充输出、双枪功率分配输出等,是户外快速直流充电的理想产品。产品满足NB/T 18487.1 、GB/T 20234.1、GB/T 20234.3、GB/T 27930等相关标准。



性能特点

  具备一桩一充、一桩两充等充电方式。

  安全保护:过压保护、欠压保护、过载保护、短路保护以及漏电保护。

  模块化设计,冗余度高、扩展性好、维护方便。

  充电桩具有多重保护功能,输入输出具备双重安全保护措施,充电时可实时监测充电电缆的连接状态,连接异常时立即终止充电,确保充电过程中的人身和车辆安全。

  人性化的界面显示和控制引导功能,让客户方便完成充电过程;对外提供CAN、以太网、GPRS等多种通信接口,与监控中心、运营管理中心实时通信,实时监测充电状态。

  安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内,可以根据不同的电压等级为各种型号的电动汽车充电。



主要技术参数

项目

技术指标

输入特性



输入电压

AC380V三相五线制


交流频率

50±1Hz


功率因数

≥ 0.98(额定工况)


电流谐波畸变率

THDi ≤ 5%(额定工况)


满载效率

≥ 93.5%(额定工况)



输输出特性

额定输出功率

≤120KW


输出电压范围

200~500V


输出电流范围

≤250A


限流调节范围

20%~100%额定值


稳压精度

≤ ±0.5﹪


稳流精度

≤ ±1﹪


纹波系数

有效值系数:≤ 0.5﹪

峰值系数:≤ 1﹪

保护特性

输入过压保护

输入电压高于过压保护设定值时,充电机可以自动保护


输入欠压保护

输入电压低于欠压保护设定值时,充电机可以自动保护


输出过压保护

输出电压超过过压设定值时,充电机可以自动保护


输出短路保护

当输出短路时,充电机可以自动保护,故障点切除时,自动恢复


过温保护

充电机内部温度超过过温设定值时,充电机可以自动保护


通信保护

充电机柜与充电桩通讯失败超时自动停机


强制风冷散热

充电机处于充电状态且柜内温度达到设定值启动风机强制风冷


除湿防凝露

当环控系统检测到屏柜湿度超过设定启动加热器和排湿风机


使用环境温度

-20℃~+50℃


冷却方式

强制风冷


音响噪声

≤65 dB


防护等级

IP54


产品简介

  EVDC2系列户外电动汽车直流充电机,主要用于电动汽车直流快速充电,本产品集功率变换、充电控制、人机交互控制、通讯、计费计量等于一体,并具有良好的防尘、防水功能,防护等级达到IP54,可在户外安全的运营维护。本产品主要由人机交互触摸屏、读卡器、电能计量模块、充电模块、通讯模块、充电接口、控制模块和桩体组成,功率变换单元遵循模块化设计原则,可以灵活配置成30kW到120kW的功率输出,满足不同容量的电动汽车充电需求,产品系列涵盖了单枪输出、双枪轮充输出、双枪功率分配输出等,是户外快速直流充电的理想产品。产品满足NB/T 18487.1 、GB/T 20234.1、GB/T 20234.3、GB/T 27930等相关标准。



性能特点

  具备一桩一充、一桩两充等充电方式。

  安全保护:过压保护、欠压保护、过载保护、短路保护以及漏电保护。

  模块化设计,冗余度高、扩展性好、维护方便。

  充电桩具有多重保护功能,输入输出具备双重安全保护措施,充电时可实时监测充电电缆的连接状态,连接异常时立即终止充电,确保充电过程中的人身和车辆安全。

  人性化的界面显示和控制引导功能,让客户方便完成充电过程;对外提供CAN、以太网、GPRS等多种通信接口,与监控中心、运营管理中心实时通信,实时监测充电状态。

  安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内,可以根据不同的电压等级为各种型号的电动汽车充电。



主要技术参数

项目

技术指标

输入特性



输入电压

AC380V三相五线制


交流频率

50±1Hz


功率因数

≥ 0.98(额定工况)


电流谐波畸变率

THDi ≤ 5%(额定工况)


满载效率

≥ 93.5%(额定工况)



输输出特性

额定输出功率

≤120KW


输出电压范围

200~500V


输出电流范围

≤250A


限流调节范围

20%~100%额定值


稳压精度

≤ ±0.5﹪


稳流精度

≤ ±1﹪


纹波系数

有效值系数:≤ 0.5﹪

峰值系数:≤ 1﹪

保护特性

输入过压保护

输入电压高于过压保护设定值时,充电机可以自动保护


输入欠压保护

输入电压低于欠压保护设定值时,充电机可以自动保护


输出过压保护

输出电压超过过压设定值时,充电机可以自动保护


输出短路保护

当输出短路时,充电机可以自动保护,故障点切除时,自动恢复


过温保护

充电机内部温度超过过温设定值时,充电机可以自动保护


通信保护

充电机柜与充电桩通讯失败超时自动停机


强制风冷散热

充电机处于充电状态且柜内温度达到设定值启动风机强制风冷


除湿防凝露

当环控系统检测到屏柜湿度超过设定启动加热器和排湿风机


使用环境温度

-20℃~+50℃


冷却方式

强制风冷


音响噪声

≤65 dB


防护等级

IP54
