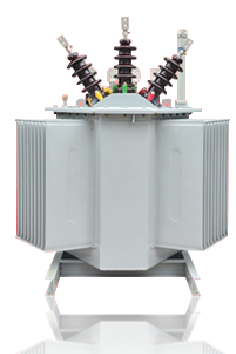

国网标准化S20-M·RL系列 立体卷铁心油浸式配电变压器
■ 产品概述
本系列变压器是一种新型节能配电变压器,创造性地改革了传统变压器的叠片式磁路结构和三相布局,使产品性能更为优化。采用三个完全相同的单框拼合成等边三角形结构,三个单框采用硅钢片连续卷绕而成,充分利用了硅钢片的取向性,磁通方向与硅钢片晶体取向完全一致,铁心无接缝,没有接缝处磁通密度的畸变现象,大大减少了磁阻,降低了损耗和噪声。采用先进的退火工艺,降低工艺系数,消除内应力,使空载损耗及空载电流大幅下降。
本系列变压器与同型号同容量叠片式铁心相比,空载电流降低80%左右,噪声降低7~10dB(A),几乎达到环保静音状态,最适合室内和居民小区使用。
■ 产品特点
● 结构合理,三相铁心磁路完全平衡,磁路最短;
● 磁通方向与硅钢片晶体取向完全一致,磁阻低, 空载电流、噪声大幅降低;
● 采用闭口铁心,具有防盗性;
● 全密封结构,正常运行免维护;
● 外形美观,安装方便,节能效果明显;
●设备配合智能控制终端,能实现与TYT.FURTURE智能云平台对接,形成智能产品设备,随时了解设备运行状态。
