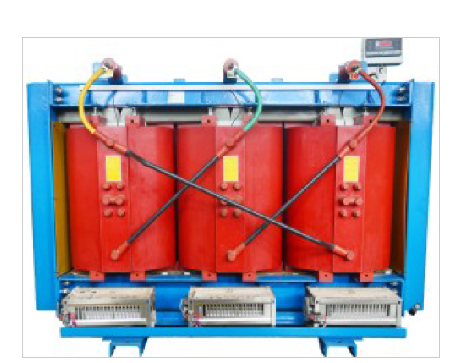

SC(B)H15(17、19)系列 环氧浇注 三相五柱非晶合金干式配电变压器
■ 产品概述
本系列环氧浇注非晶合金干式变压器是一种高效节能的新型干式变压器,结构上类似于普通环氧浇注干式变压器。低压绕组采用铜箔绕制,铜排引出;高压绕组用漆包线或双玻璃丝包线绕制;高、低压在浇注罐中用环氧树脂真空浇注而成。铁心材料选用非晶合金。因非晶合金带材成型的缘故,铁心的截面一般做成矩形,绕组也做成矩形。为避免铁心受力导致非晶合金磁性能受损,压紧装置做成整体框架式结构。
非晶变空载时的功率因数为0.35,是硅钢片铁芯配电变压器的8倍以上﹔并且硅钢片铁芯配电变压器的铁损随电压平方变化,而非晶变的铁损随电压的变化不明显。其节能效果十分明显,是一种绿色环保性的高效节能变压器。
■ 产品特点
● 高、低压线圈整体浇注,环境适应性好;
●结构合理,局放低,产品运行可靠性高;
●节能效果明显、过载能力强、噪音低;
●产品散热性好,机械强度高;
●外形美观,安装方便;
●设备配合智能控制终端,能实现与TYT.FURTURE智能云平台对接, 形成智能产品设备,随时了解设备运行状态。
