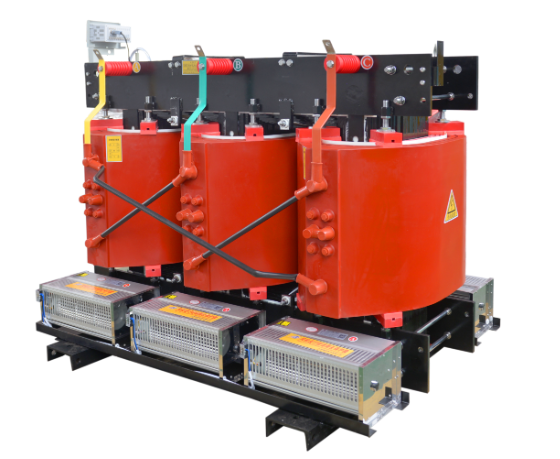

SC(B)12(14、18)系列 环氧浇注干式配电变压器
■ 产品概述
本系列环氧浇注干式变压器高、低压线圈均采用优质无氧铜导线进行绕制。低压线圈采用铜箔(小容量为导线)在自动箔式绕线机上绕制,以预浸环氧树脂的DMD复合膜作为层间绝缘,较大容量线圈沿轴向设有散热气道,因层间电压低、电容大,抗雷电冲击能力强。高压线圈采用分段圆筒式进行绕制,保证了层间及段间较小的场强,无溶剂树脂浸渍玻璃纤维网格用于线圈层间绝缘及内外层,在浇注过程中,使树脂混合料具有优良的渗透性,有效地抑制了局部放电现象的产生,局部放电量<5pC。高、低压线圈在真空状态下进行环氧树脂混合料的整体浇注,使环氧树脂混合料可完全地浸透到线圈的每一个间隙中,杜绝空隙的存在。 产品各项性能指标均符合IEC标准和国家有关标准,具有产品结构合理、运行可靠性高、节能效果明显、过载能力强、噪音低等特点。变压器终身免维护,在正常使用条件下,使用寿命达30年以上。产品散热性好,机械强度高,不会因温度变化在变压器运行寿命期内导致线圈表面龟裂。产品可随时投网,停止运行半年后,可不经干燥而直接投入电网安全运行。该产品具有技术含量高、节能效果好、推广应用价值大。
■ 产品特点
● 高、低压线圈整体浇注,环境适应性好;
●结构合理,局放低,产品运行可靠性高;
●过载能力强、噪音低;
●产品散热性好,机械强度高;
●外形美观,安装方便;
●设备配合智能控制终端,能实现与TYT.FURTURE智能云平台对接,形成智能产品设备,随时了解设备运行状态。
■ 产品概述
本系列环氧浇注干式变压器高、低压线圈均采用优质无氧铜导线进行绕制。低压线圈采用铜箔(小容量为导线)在自动箔式绕线机上绕制,以预浸环氧树脂的DMD复合膜作为层间绝缘,较大容量线圈沿轴向设有散热气道,因层间电压低、电容大,抗雷电冲击能力强。高压线圈采用分段圆筒式进行绕制,保证了层间及段间较小的场强,无溶剂树脂浸渍玻璃纤维网格用于线圈层间绝缘及内外层,在浇注过程中,使树脂混合料具有优良的渗透性,有效地抑制了局部放电现象的产生,局部放电量<5pC。高、低压线圈在真空状态下进行环氧树脂混合料的整体浇注,使环氧树脂混合料可完全地浸透到线圈的每一个间隙中,杜绝空隙的存在。 产品各项性能指标均符合IEC标准和国家有关标准,具有产品结构合理、运行可靠性高、节能效果明显、过载能力强、噪音低等特点。变压器终身免维护,在正常使用条件下,使用寿命达30年以上。产品散热性好,机械强度高,不会因温度变化在变压器运行寿命期内导致线圈表面龟裂。产品可随时投网,停止运行半年后,可不经干燥而直接投入电网安全运行。该产品具有技术含量高、节能效果好、推广应用价值大。
■ 产品特点
● 高、低压线圈整体浇注,环境适应性好;
●结构合理,局放低,产品运行可靠性高;
●过载能力强、噪音低;
●产品散热性好,机械强度高;
●外形美观,安装方便;
●设备配合智能控制终端,能实现与TYT.FURTURE智能云平台对接,形成智能产品设备,随时了解设备运行状态。
