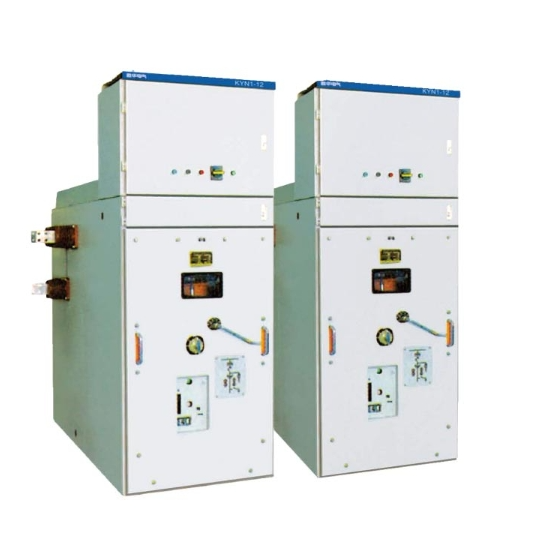

KYN1-12封闭开关设备

产品描述

PRODUCT DESCRIPTION

　　适用范围

　　KYN1-12型铠装移开式交流金属封闭开关设备(以下简称开关设备)，适用于额定电压为3~12kV、50Hz，额定电流630A~3150A三相交流单母线及单母线分段系统，作为接受和分配电能之用。可满足各种类型发电厂、变电站(所)及工矿企业的使用要求。

　　本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC60694《高压开关和控制设备共用条款》的要求。

　　型号及其含义

　　正常使用条件

　　·周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，低周围空气温度-25℃C;3.2海拔高度不超过1000m,特殊使用条件下海拔高度不超过2000m;

　　·周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染;

　　·相对湿度:

　　在24h内测得的相对湿度的平均值不超过95%，在24h内测得的水蒸气压力的平均值不超过2.2kPa月相对温度平均值不超过90%，月水蒸气压力平均值不超过1.8kPa;

　　·设备安装时与垂直面的倾斜度不超过5°;

　　·设备应安装在无剧烈振a动和冲击的地方。

　　·注:用户有特殊要求时可与我公司协商解决。

　　结构特点

　　本产品结构由前柜、后柜、继电器仪表箱、手车及泄压装置(位于上盖)五部分组成。前柜、后柜及泄压装置用螺栓联接，继电器仪表箱与前柜通过减震器联接。前柜分为两个部分，电缆室和主回路母线室。后柜分为两个部分，电缆室和主回路母线室。以上各部分用钢板分隔焊接而成。适应架空进出线，电缆进出线，左右联络。能以极少数的柜体组成配电成套装置，以满足不同的使用要求。本产品可根据需要附有标准的进线母线桥及两列柜间跨接母线桥。本产品与相同类的产品相比具有以下优点:

　　·开关设备具有“五防”闭锁功能，吸取了国内外同类产品的优点，结构紧凑、安全可靠、维修方便、性能优于其它型式的产品。

　　·有安全的一次触头隔离活门，手车在工作位置与进出位置之间运动时，隔离活门自动打开或关闭，保证了带电检修的安全。

　　·有足够的电气绝缘强度。柜内相间、相对地的空气距离均不小于125mm。

　　·具有可靠的机械联锁装置，满足“五防”要求。断路器在合闸状态不能推入或抽出手车;断路器只有在分闸状态才能解除闭锁;手车抽出柜体后才能上接地开关;开关设备运行状态无法打开后门。

　　·主母线采用“品”字形布置，垂直安装，降低了回路短路时电动力的影响。电源互感器与一次触头一体化，减少了故障环节，增大了柜的空间。

　　·操作简便省力，配有蜗轮、蜗杆推进机构。

　　·配有长寿命的真空灭弧室、操动机构，使维修工作量大大减少。

　　技术参数

　　外形和安装尺寸

　　产品成套性

　　供货时应提供下列文件和附件:

　　·合格证;

　　·装箱单;

　　·使用说明书;

　　·出厂检验报告;

　　·有关电气图纸;

　　·合同规定的备品配件;

　　·主要元件的安装使用说明书。

　　订货须知

　　订货时应提供下列资料:

　　·主回路系统方案图;

　　·辅助电路电气原理图，辅助电路电压;

　　·柜内元件清单(包括元器件型号、名称、规格、数量);

　　·开关设备平面布置图;

　　·柜体颜色(如无要求按本公司标准供给)

　　·所需备品备件清单;

　　·其它特殊使用条件。
