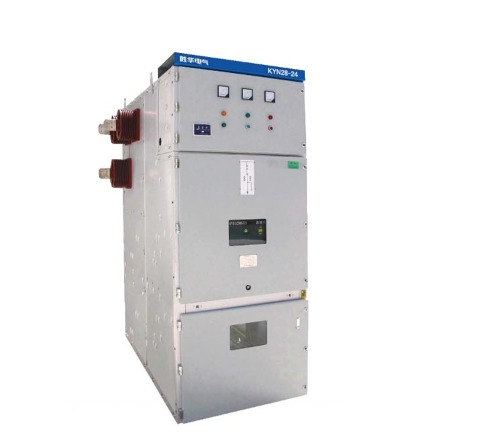

KYN28A-24铠装移开式封闭开关设备

产品描述

PRODUCT DESCRIPTION

　　适用范围

　　KYN28A-24(Z)型铠装移开式交流金属开关设备(以下简称“开关设备”)，主要用于额定电压为24kV、额定频率为50~60Hz的电力系统中，主要对发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制保护、监测之用。本开关设备性能满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的“五防”联锁功能，可配用NV1-24\ISVP-24等真空短路器，适应性广，互换性强。手车设有工作位置、试验位置、各位置均有定位和显示装置，安全可靠。

　　型号及其含义

　　正常使用条件

　　·周围空气温度:高温度+40℃，低温度-15°℃;

　　·湿对湿度:

　　日平均相对湿度:<95%;

　　日平均水蒸气压力不超过2.2kPa;

　　月平均相对湿度:<90%;

　　月平均水蒸气压力不超过1.8kPa:

　　·海拔高度:小于1000m;

　　·地震烈度:不超过8度;

　　·周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。

　　·无经常性的剧烈振动场所。

　　·在超过GB3906规格的正常的环境条件下使用时，由用户和制造厂协商。

　　特殊使用条件

　　在超过IEC298规定的正常使用条件下时，由用户和制造厂协商。

　　技术参数

　　结构特点

　　开关设备由柜体和中置可抽部件(即手车)两大部分组成，见图1。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室外间和断路器室门打开时防护等级为IP2X。具有架空进了线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。

　　产品成套性

　　供货时应提供下列文件和附件:

　　·产品合格证;

　　·装箱单;

　　·出厂检验报告;

　　·使用说明书;

　　·设备及备品配件清单;

　　·二次接线图;

　　·中置手车操作摇柄，接地开关操作手柄、储能手柄及中置手车转运车

　　(合同台量10台以下，每5台配一套;超过10台，每增加10台，加1套)。

　　订货须知

　　订货时应提供下列资料:

　　·主结线方案编号及单线系统图，排列图及平面布置图;

　　·二次接线图，端子排列图，若无端子排列图进按制造厂家端子排列图;

　　·开关设备的电器元件的型号、规格、数量;

　　·电气设备汇总表;

　　·需要母线桥(两列柜间母线桥和墙柜间母线桥)时需提供跨距和高度尺寸;

　　·开关设备使用在特别环境条件时在订货时提出;

　　·需要其它或超出规定附件供应时提出种类和数量。
