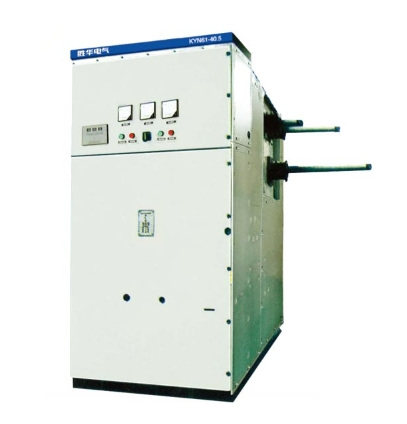

KYN61-40.5(Z)交流金属封闭开关设备

产品描述

PRODUCT DESCRIPTION

　　适用范围

　　KYN61-40.5(Z)交流金属封闭开关设备(以下简称开关设备)，用于35kV三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用，具有控制、保护和监测等功能。

　　本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC60694《高压开关和控制设备共用条款》的要求。

　　型号及其含义

　　正常使用条件

　　·周围空气温度不超过40℃,且在24h内测得的平均值不超过35℃℃,低周围空气温度-25℃℃;

　　·海拔高度不超过1000m,特殊使用条件下海拔高度不超过2000m;

　　·周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染;

　　·相对湿度:在24h内测得的相对湿度的平均值不超过95%，在24h测得的水蒸气压力的平均值不超过2.2kPa,月相对温度平均值不超90%，月水蒸气压力平均值不超过1.8kPa;

　　·设备安装时与垂直面的倾斜度不超过5°;

　　·设备应安装在无剧烈振动和冲击的地方。

　　·注:用户有特殊要求时可与我公司协商解决。

　　结构特点

　　·开关设备主要特点是柜内配用ZN85-40.5型新型全绝缘真空断路器及弹簧操动机构，柜体采用镀锌钢板组装而成，提高了手车与柜体的配合精度,手车推进拉出十分轻便，互换性强。

　　·开关设备结构按其组成可分为柜体、手车两大部分，柜体为薄钢板弯制，用栓组装成型，典型方案按功能特征，柜体又可分为继电器仪表室、手车室、电缆室和母线室四部分，各部分以接地的金属隔板分隔，其外壳的防护等级为IP4X，手车室门打开，断路器手车处于断开/试验位置时防护等级为IP2X。本开关设备具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等其它一次方案。在电缆室里装有电流互感器、接地开关等，宽裕的空间条件便于多根电缆的连接。触头盒前装有金属活门，上下活门在手车从断开/试验位置运动到工位位置过程中自动打开，当手车反方向运动时自动关闭，形成有效隔离。

　　·断路器手车

　　手车上装有新型全绝缘真空断路器或六氟化硫断路器，手车车架中装有丝杠螺母推进机构，超越离合器。丝杠螺母推进机构轻松地操作使手车在断开/试验位置和工作位置之间移动，借助丝杠螺母的自锁性可使手车可靠地锁定在工作位置，防止因电动力的作用引起手车窜动而引发事故。超越离合器在手车移动退至断开/试验位置和进至工作位置时起作用，使操作轴与丝杠轴自动脱离而空转，可防止误操作而损坏推进机构。

　　·联锁

　　主开关、手车、接地开关及柜门之间的联锁均采用强制性机械门锁方式，满足“五防”功能。断路器手车只有在断开/试验位置或工位位置时，断路器才能进行合闸操作，而且在断路器合闸后，手车的推进机构无法操作，以防止带负荷推拉断路器手车。只有当接地开关处在分闸状态时，断路器手车才能从断开/试验位置运动至工作位置，仅当断路器手车处于断开/试验位置时，接地开关才能进行合闸操作，这样实现了防止带电误合接地开关。断路器手车处于试验或工作位置而没有控制电压时，仅能手动分闸而不能合闸。断路器手车在工作位置时，二次插头被锁住不能拔除。

　　·母线

　　主回路采用铜圆管环氧流化绝缘母线,连接头配有用阻燃材料注塑而成的绝缘套,主母线为分段母线,相邻柜间用母线套管隔开,能有效地防止事故蔓延,同时对主母线起到辅助支撑作用。

　　·电压监视装置

　　电压监视绝缘子与接地开关组合为一体，终端显示装置置于开关设备的正面，并能在50%额定电压下发出可见光，具有可靠的防护人身安全的措施。

　　主要技术参数

　　产品成套性

　　供货时应提供下列文件和附件:

　　·合格证;

　　·装箱单;

　　·使用说明书;

　　·出厂检验报告;

　　·有关电气图纸;

　　·合同规定的备品配件;

　　·主要元件的安装使用说明书。

　　订货须知

　　订货时应提供下列资料:

　　·主回路系统方案图;

　　·辅助电路电气原理图，辅助电路电压;

　　·柜内元件清单(包括元器件型号、名称、规格、数量)

　　·开关设备平面布置图;

　　·柜体颜色(如无要求按本公司标准供给)

　　·所需备品备件清单;

　　·其它特殊使用条件。
