PNFK 复合开关

联系人:张玲慧
联系电话:1801224****
企业地址江苏省-南通市
详细地址江苏省南通市崇川区市北路259号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
南通派诺智能科技有限公司于2014年诞生于在享有 “中国近代第一城” 美誉的南通。作为一家技术型企业,入驻市北高新区中南高科产业园,位于中国地图上的工业古镇 – 南通唐闸。 公司专注于电力系统输配电的电能质量治理领域,通过多年的产品研发与技术积淀,拥有了由行业专家领衔的技术队伍,积累了丰富的技术和管理经验,是该领域领先的设备制造商和解决方案提供者。 公司生产销售35KV、20KV、10KV、6KV、0.69KV、0.4KV 等电压等级的电能 质量治理产品,可以为用户提供静止无功发生装置(SVG)、有源电力滤波装置(APF)、动态电压恢复装置 (DVR) 、三相不平衡治理装置 (SPC) 、电容补偿装置 (TSC/TBB) 等成套的电能质量治理装置。也可以为成套设备厂提供智能无功补偿模块、 功率因数矫正电容器、谐波滤波电抗器、投切电容专用开关、无功补偿控制器等元器件。还能为饱受电能质量问题困扰的用户提供数据测试、情况分析、治理方案、 定制产品、成效监测、售后服务等全方位的电能质量治理解决方案。 公司已经在全国各地建立了广泛的销售网络,产品方案应用于包括城市轨道交通、 冶金、石化、 煤炭、汽车制造、港口、医院、纺织、通信、商业和楼宇建设等众多行业,得到了广大用户的肯定与好评。 目前,公司入驻现代化工业园区,具备完整的规模化电力电子产品生产能力, 通 过ISO9001质量管理体系认证。产品均已通过国家强制性认证,获得 CCC,CQC 认证证书,同时产品也通过国家电网电力工业质量检测中心检验。 公司将继续秉持“以市场为导向,以客户为中心”的经营宗旨,持续加大研发投入,积极参与国际竞争,依靠并强化现有优势,倡导为企业创造清洁能源的市场理念,以严格的工艺管理、高效的管理体制和完善的质保体系为产品质量提供可靠的保障,更好的满足智能电网用户端对电气安全以及可靠、节能、高效智能配电用电管理的需求,期待与您共创辉煌。

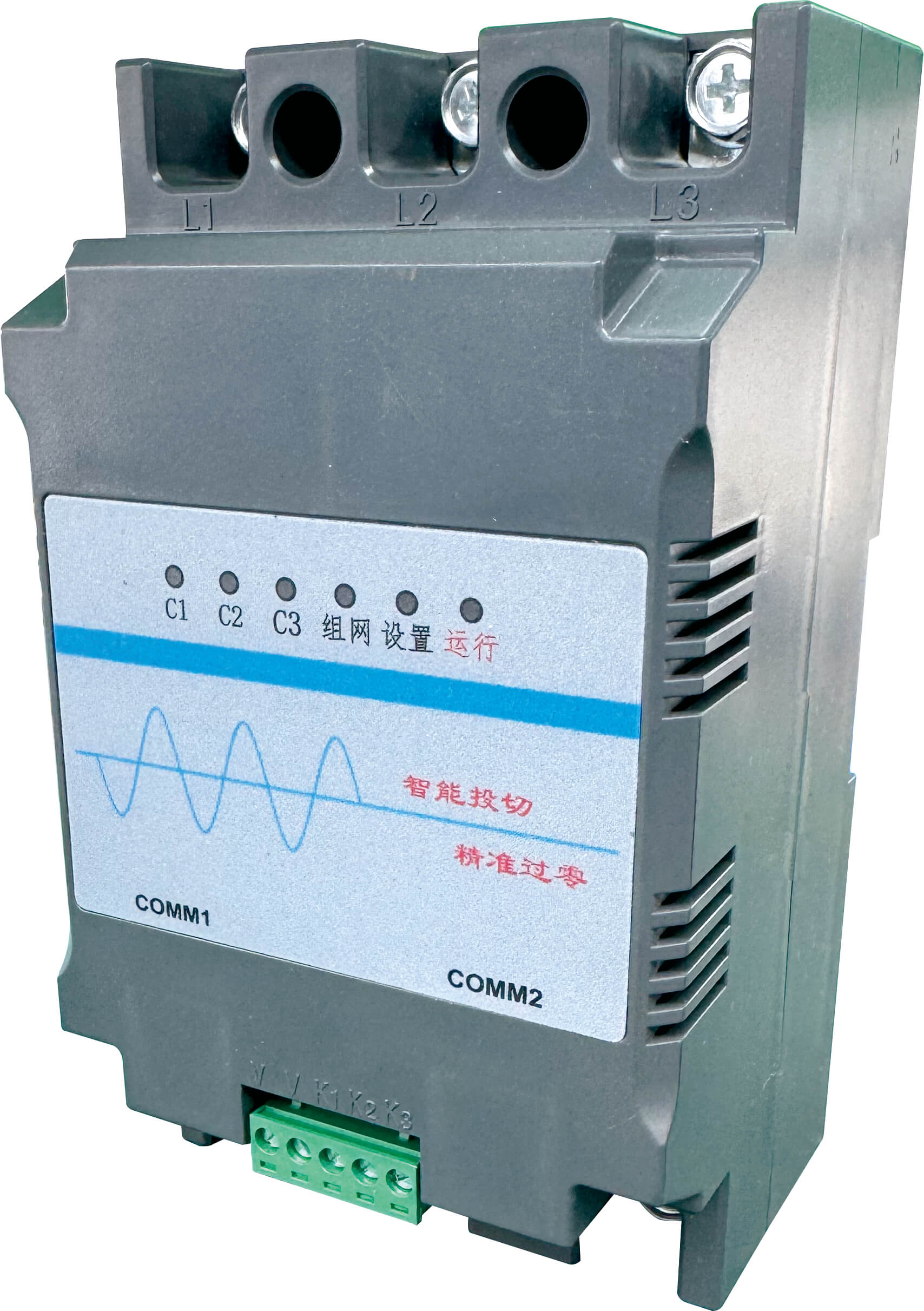

产品图片

产品简介

PNFK  复合开关适用于频率50Hz/60Hz,  额定电压0.22~0.525KV 的低压供电系统中,是新一代低压无功补偿柜中电容器的投 切开关,工作原理是将可控硅和磁保持继电器并联,由内部单片机控制,在投入和切除的瞬间由可控硅承担过零投切,之后由磁 保持继电器接通运行。因此复合开关既有过零投切无涌流的优点,又有交流接触器运行无功耗的长处,可避免可控硅运行发热和 接触器切除时有火花的问题。

执行标准:

GB/T   29312-2012 低压无功功率补偿投切装置

GB14048.4-2010    低压开关设备和控制设备

型号说明

补偿方式型号规格额定电流配置电容器容量(kvar

PNFKS/0.4-3063A三相补偿容量≤30kvar
三相共补PNFKS/0.4-4080A三相补偿容量≤40kvar

PNFKS/0.4-50100A三相补偿容量≤50kvar

PNFKF/0.23-3063A分相补偿容量≤30kvar
分相补偿PNFKF/0.23-4080A分相补偿容量≤40kvar

PNFKF/0.23-50100A分相补偿容量≤50kvar

功能特点

※过零投切

开关合闸时检测断口两端电压值,当断口压差为0时合闸开关,无涌流;

开关分闸时检测回路电流值,当回路电流为0时分闸开关,无触点打火现象。

※保护功能

可实现电容器过流、衰减、过温;

可实现电抗器过温度保护。

※显示功能

“电源”灯亮,表示开关有电,否则开关失电;

“L1/L2/L3”灯亮,表示开关合闸状态,电容投入;

“L1/L2/L3” 灯灭,表示开关分闸状态,电容切除。

※控制信号

12V  10mA 输入驱动信号,抗干扰强;

双公共端,并接方便。

使用条件

※海拔高度不高于2000米;

※环境温度-25℃~+55℃;

※空气湿度在40℃时不超过50%,20℃时不超过90%;

※周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在;

※安装地点无剧烈震动。

外形尺寸及安装尺寸

※外形尺寸:长162mm× 宽95mm× 高 9 0mm;

※安装尺寸:长145mm× 宽81.5mm;

※安装孔径:φ5mm;

※安装规则:屏柜内横梁垂直安装,左右间隔不小于10mm;

※重量:≤1kg:


产品简介

PNFK  复合开关适用于频率50Hz/60Hz,  额定电压0.22~0.525KV 的低压供电系统中,是新一代低压无功补偿柜中电容器的投 切开关,工作原理是将可控硅和磁保持继电器并联,由内部单片机控制,在投入和切除的瞬间由可控硅承担过零投切,之后由磁 保持继电器接通运行。因此复合开关既有过零投切无涌流的优点,又有交流接触器运行无功耗的长处,可避免可控硅运行发热和 接触器切除时有火花的问题。

执行标准:

GB/T   29312-2012 低压无功功率补偿投切装置

GB14048.4-2010    低压开关设备和控制设备

型号说明

补偿方式型号规格额定电流配置电容器容量(kvar

PNFKS/0.4-3063A三相补偿容量≤30kvar
三相共补PNFKS/0.4-4080A三相补偿容量≤40kvar

PNFKS/0.4-50100A三相补偿容量≤50kvar

PNFKF/0.23-3063A分相补偿容量≤30kvar
分相补偿PNFKF/0.23-4080A分相补偿容量≤40kvar

PNFKF/0.23-50100A分相补偿容量≤50kvar

功能特点

※过零投切

开关合闸时检测断口两端电压值,当断口压差为0时合闸开关,无涌流;

开关分闸时检测回路电流值,当回路电流为0时分闸开关,无触点打火现象。

※保护功能

可实现电容器过流、衰减、过温;

可实现电抗器过温度保护。

※显示功能

“电源”灯亮,表示开关有电,否则开关失电;

“L1/L2/L3”灯亮,表示开关合闸状态,电容投入;

“L1/L2/L3” 灯灭,表示开关分闸状态,电容切除。

※控制信号

12V  10mA 输入驱动信号,抗干扰强;

双公共端,并接方便。

使用条件

※海拔高度不高于2000米;

※环境温度-25℃~+55℃;

※空气湿度在40℃时不超过50%,20℃时不超过90%;

※周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在;

※安装地点无剧烈震动。

外形尺寸及安装尺寸

※外形尺寸:长162mm× 宽95mm× 高 9 0mm;

※安装尺寸:长145mm× 宽81.5mm;

※安装孔径:φ5mm;

※安装规则:屏柜内横梁垂直安装,左右间隔不小于10mm;

※重量:≤1kg:
