晶锋集团股份有限公司成立于2005年11月, 位于全国文明城市、全国百强县一安徽省天长市 , 注册资金38088万元,占地面积26万平方米,现有员工737人(其中大专以上学历421人,具有专业技术职称209人);下辖5个子公司,经营范围涵盖制造业、商业流通业、交通运输业、服务业等行业;主要产品:电线电缆、仪器仪表、系统成套、桥架、阀门、高低压开关柜、高分子材料和信息咨询、金融投资等。 公司连续16年位列天长市工业企业30强, 2018年进入前10强。公司是“国家专精特新小巨人”企业、“国家高新技术企业”、“全国守合同重信用”企业、中国电缆行业具竞争力100强(安徽电缆行业具竞争力20强)、“专精特新”安徽省50强企业、“皖美品牌”企业、“安徽省名 牌产品”企业、天长市“十大科技创新”企业。2018年公司成功在省股交中心挂牌,成功获得滁州市“市长质量奖”提名,公司多年以来在社会各界的关心和支持下,实现了经济效益和社会效益双丰收。

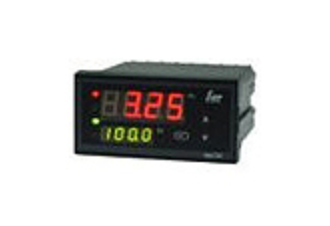

产品图片


产品名称:SWP-LED交流/直流电工表

产品特点: SWP-LED系列交流电量集中测量显示控制仪用于测量采样电压和电流互感器信号,测量频率,电压和电流以及功率因数和单相有功功率P有=U·I·CosΦ或三相有功功率 P有=

一、 仪表类型

    SWP-W    -- 交流功率表

    SWP-HZ   -- 交流工频周波表

    SWP-AC    -- 交流电压/电流表

    SWP-COS   -- 交流功率因素表

    SWP-E    -- 交流电量集中显示控制仪

    SWP-DC    -- 直流电压/电流表

二、 主要特点

  1、 可随意改变仪表的输入信号量程。采用很新无跳线技术,只需设定仪表内部参数,即可适应现场要求。

  2、 可带有一路模拟量变送输出或继电器报警输出,适用于各种测量控制。

  3、 采用全隔离技术。

  4、 SWP-E系列仪表能够同时显示4组交流电工参数。

三、 仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)




型号

SWP-W、AC/DC、COS、HZ40系列

接 线 图

仪表外形





仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g


仪表外形



仪表尺寸:48×96×110mm
开孔尺寸:44×92mm
重 量:240g

型号

SWP-W、AC/DC、COS、HZ80系列

接 线 图

仪表外形





仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g


仪表外形



仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号

SWP-E80系列

仪表外形



仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

仪表外形



仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号

SWP-W、AC/DC、COS、HZ90系列

接 线 图

仪表外形





仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g




产品名称:SWP-LED交流/直流电工表

产品特点: SWP-LED系列交流电量集中测量显示控制仪用于测量采样电压和电流互感器信号,测量频率,电压和电流以及功率因数和单相有功功率P有=U·I·CosΦ或三相有功功率 P有=

一、 仪表类型

    SWP-W    -- 交流功率表

    SWP-HZ   -- 交流工频周波表

    SWP-AC    -- 交流电压/电流表

    SWP-COS   -- 交流功率因素表

    SWP-E    -- 交流电量集中显示控制仪

    SWP-DC    -- 直流电压/电流表

二、 主要特点

  1、 可随意改变仪表的输入信号量程。采用很新无跳线技术,只需设定仪表内部参数,即可适应现场要求。

  2、 可带有一路模拟量变送输出或继电器报警输出,适用于各种测量控制。

  3、 采用全隔离技术。

  4、 SWP-E系列仪表能够同时显示4组交流电工参数。

三、 仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)




型号

SWP-W、AC/DC、COS、HZ40系列

接 线 图

仪表外形





仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g


仪表外形



仪表尺寸:48×96×110mm
开孔尺寸:44×92mm
重 量:240g

型号

SWP-W、AC/DC、COS、HZ80系列

接 线 图

仪表外形





仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g


仪表外形



仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号

SWP-E80系列

仪表外形



仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

仪表外形



仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号

SWP-W、AC/DC、COS、HZ90系列

接 线 图

仪表外形





仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
