产品详情

MNS型低压抽出式成套开关设备

联系人:杨泽民
联系电话:023-4061****
企业地址重庆市
详细地址重庆市长寿区晏家街道齐心东路10号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
重庆望变电气(集团)股份有限公司于1994年8月16日在重庆市注册成立。下辖云南变压器电气股份有限公司、重庆惠泽电器有限公司、黔南望江变压器有限公司,参股重庆能投长寿经开区售电有限公司。于2022年4月28日在上海证券交易所主板上市,股票简称“望变电气”,代码“603191”。2024年4月1日成功收购拥有88年历史的云南变压器电气股份有限公司(曾系兵装集团下属单位)。 公司总部位于重庆市江北嘴金融中心,主要生产基地位于重庆长寿、云南昆明、贵州都匀,办事处遍及全国。主要生产输配电及控制设备和取向硅钢两大类产品,已形成“从取向硅钢—硅钢铁芯—电力变压器—箱式变电站/成套电气设备—检修运维安装服务”的一体化产业链。输配电及控制设备主要包括电力变压器、配电变压器、箱式变电站、成套电气设备,广泛应用于轨道交通(牵引变)、风力光伏发电(新能源箱变)、数据中心、节能环保等领域。具备最大电压等级500KV、最大单台容量1000MVA电力变压器制造能力,自主研发的AT供电方式220kV单相牵引变压器、自耦牵引变、Vv联结牵引变压器等产品,通过省级新产品鉴定,填补了国内空白,达到国际先进水平。硅钢类产品包括高磁感取向硅钢(HiB)、一般取向硅钢(CGO)及硅钢铁芯。产品性能全国领先,填补了西南地区取向硅钢生产空白。公司系全国唯一一家输配电行业打通上游原材料至终端服务全产业链的企业,客户可在公司实现全产业链产品的一站式采购。 公司围绕“新质生产力”培育目标,持续加大研发创新及人才聚集力度,建成惠泽研究院、博士后科研工作站,并与中科院汪卫华院士共同打造院士创新团队,获得“双分裂整流变压器”、“太阳能自动散热式变压器”、“模块化预制舱”、“无底层低温高磁感取向硅钢制备”等 237 项专利技术。先后被评为国家高新技术企业、国家专精特新“小巨人”企业,国家知识产权示范企业、重庆市中小企业“专精特新”企业、重庆市技术创新示范企业。 公司秉承“服务无条件,追求无止境,最优性价比”的服务使命,深耕主导行业30年,在行业内积累了广泛的客户基础,建立了以重庆、四川、贵州、云南等西南地区为核心,西北地区、华中地区、华南地区、华北地区等快速增长区域相结合的销售区域布局。建成国际营销中心,实现取向硅钢、硅钢铁芯、 输配电设备、安装服务产品的跨国布局,产品及服务遍及东南亚、中东、欧美、非洲境外市场。

产品图片

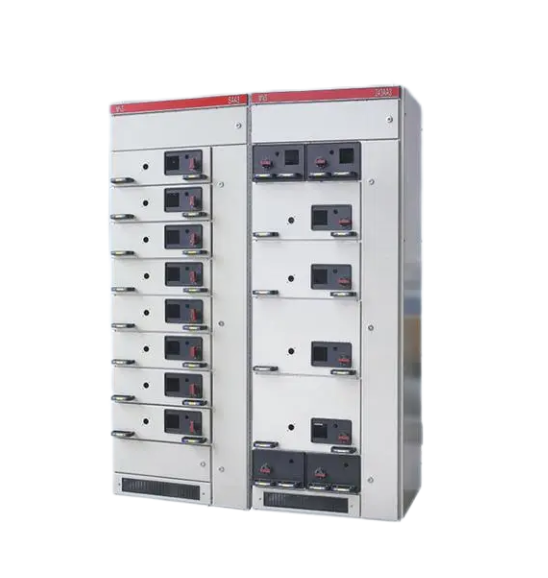

MNS柜


MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外 MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜。广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配 电系统。 执行标准:该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开 关设备》、国际标准IEC439

产品特点

Ø MNS型低压开关柜框架为组合式结构,基本骨架由C型钢材组装而成。柜架的 全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架,加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成 完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25mm)变化。

Ø MNS型组合式低压开关柜的每一个柜体分隔为三个室,即水平母线室(在柜后 部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离, 以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。

Ø MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出。

Ø 设计紧凑:以较小的空间容纳较多的功能单元。

Ø 结构件通用性强、组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要。

Ø 母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠。

Ø 各种大小抽屉的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置,安全可靠。

Ø 采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,可以根据要求任意组装。

Ø 采用高强度阻燃型工程塑料,有效加强了防护安全性能。

Ø 通用化、标准化程度高,装配方便。具有可靠的质量保证。

Ø 柜体可按工作环境的不同要求选用相当的防护等级。

Ø 设备保护连续性和可靠性


MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外 MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜。广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配 电系统。 执行标准:该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开 关设备》、国际标准IEC439

产品特点

Ø MNS型低压开关柜框架为组合式结构,基本骨架由C型钢材组装而成。柜架的 全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架,加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成 完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25mm)变化。

Ø MNS型组合式低压开关柜的每一个柜体分隔为三个室,即水平母线室(在柜后 部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离, 以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。

Ø MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出。

Ø 设计紧凑:以较小的空间容纳较多的功能单元。

Ø 结构件通用性强、组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要。

Ø 母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠。

Ø 各种大小抽屉的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置,安全可靠。

Ø 采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,可以根据要求任意组装。

Ø 采用高强度阻燃型工程塑料,有效加强了防护安全性能。

Ø 通用化、标准化程度高,装配方便。具有可靠的质量保证。

Ø 柜体可按工作环境的不同要求选用相当的防护等级。

Ø 设备保护连续性和可靠性
