异频互感器测试仪

联系人:王农
联系电话:029-8523****
企业地址陕西省-西安市
详细地址西安市高新区锦业路69号创业研发园C区18号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
西安中洲电力设备有限公司成立于1993年,在西安高新技术产业开发区内拥有全产权土地15亩,办公楼面积10000平方米。我公司是专业从事电力检测设备的研发、生产和销售的企业,同时从事电力总包、机电总包、市政总包等施工项目,还专业承接110KV变电站的试验及送变电工程的安装施工。公司产品及工程施工均通过国家3C管理体系认证。 在仪器设备方面:公司拥有一批丰富经验的专业技术人员,使新技术应用和新产品的研发始终处于生长水平,生产及销售500KV及以下电压等级测试和试验所用的所有仪器。曾为中电联举办的“全国电力系统继保工、变检工比武”提供比武专用仪器;并为国网公司举办的“隔离开关检修技能竞赛”提供标准检修仪器,仪器销售遍布全国并销往海外。 西安中洲电力设备有限公司成立于1993年,在西安高新技术产业开发区内拥有全产权土地15亩,办公楼面积10000平方米。我公司是专业从事电力检测设备的研发、生产和销售的企业,同时从事电力总包、机电总包、市政总包等施工项目,还专业承接110KV变电站的试验及送变电工程的安装施工。公司产品及工程施工均通过国家3C管理体系认证。 在仪器设备方面:公司拥有一批丰富经验的专业技术人员,使新技术应用和新产品的研发始终处于生长水平,生产及销售500KV及以下电压等级测试和试验所用的所有仪器。曾为中电联举办的“全国电力系统继保工、变检工比武”提供比武专用仪器;并为国网公司举办的“隔离开关检修技能竞赛”提供标准检修仪器,仪器销售遍布全国并销往海外。 在工程方面:公司承建的110KV及以下的所有架空线路工程、电缆工程、变电站安装调试工程,均一次性通过验收,合格率为100%,受到业主和监理单位的一致好评,尤其在“酒泉卫星发射中心的电网改造工程”中,获“施工质量优良,为航天事业做出突出贡献”的嘉奖。 在运维试验方面:公司承接了西安华为产业研究所、西昌卫星发射中心、中航西飞(阎良)、西安印钞厂、中铁一局武汉电气化局、小寨赛格国际等一大批军工、国企、商业综合体等单位的试验任务,并形成了可靠的协作关系。 “产品服务中国,品质享誉九洲”,西安中洲将以先进的技术、优质的产品、完善的服务,一如既往的为电力系统安全运行和电力建设贡献自己的力量。 在工程方面:公司承建的110KV及以下的所有架空线路工程、电缆工程、变电站安装调试工程,均一次性通过验收,合格率为100%,受到业主和监理单位的一致好评,尤其在“酒泉卫星发射中心的电网改造工程”中,获“施工质量优良,为航天事业做出突出贡献”的嘉奖。 在运维试验方面:公司承接了西安华为产业研究所、西昌卫星发射中心、中航西飞(阎良)、西安印钞厂、中铁一局武汉电气化局、小寨赛格国际等一大批军工、国企、商业综合体等单位的试验任务,并形成了可靠的协作关系。 “产品服务中国,品质享誉九洲”,西安中洲将以先进的技术、优质的产品、完善的服务,一如既往的为电力系统安全运行和电力建设贡献自己的力量。

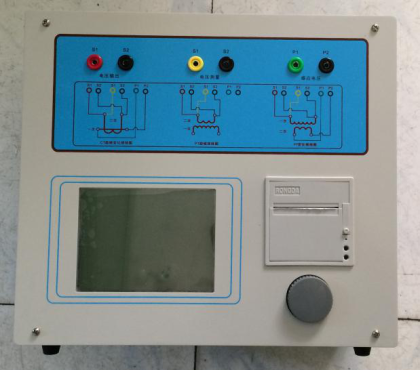

产品图片

异频互感器测试仪



异频互感器测试仪

★ 功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

★ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

★ 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

★ 基于先进的低频法测试原理,能应对拐点高达30KV的CT测试。

★ 界面友好美观,全中文图形界面。

★ 装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。

★ 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

技术参数:

测试用途保护类CT、计量类CT、保护类PT
输出0~180Vrms,12Arms,36A(峰值)
电压测量精度±0.05%
CT变比测量范围1~35000
精度±0.05%

PT变比测量

范围1~35000
精度±0.1%
相位测量精度±3min
分辨率0.3min
二次绕组电阻测量范围0~300Ω
精度0.1%±1mΩ
交流负载测量范围0~300VA
精度0.1%±0.1VA
大电流输出150A
输入电源电压AC220V±10%,50Hz
工作环境温度:-10οC~50οC,  湿度:≤90%
尺寸、重量尺寸:340mm×296mm×174mm,重量<8kg



异频互感器测试仪

★ 功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

★ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

★ 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

★ 基于先进的低频法测试原理,能应对拐点高达30KV的CT测试。

★ 界面友好美观,全中文图形界面。

★ 装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。

★ 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

技术参数:

测试用途保护类CT、计量类CT、保护类PT
输出0~180Vrms,12Arms,36A(峰值)
电压测量精度±0.05%
CT变比测量范围1~35000
精度±0.05%

PT变比测量

范围1~35000
精度±0.1%
相位测量精度±3min
分辨率0.3min
二次绕组电阻测量范围0~300Ω
精度0.1%±1mΩ
交流负载测量范围0~300VA
精度0.1%±0.1VA
大电流输出150A
输入电源电压AC220V±10%,50Hz
工作环境温度:-10οC~50οC,  湿度:≤90%
尺寸、重量尺寸:340mm×296mm×174mm,重量<8kg
