s20-m-200/10-nx2油浸式变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
江苏达源电力设备有限公司是专业从事电力变压器生产制造、科研开发、产品销售为一体的技术企业。
公司坐落于江苏省徐州市贾汪区汴塘镇凤楼村返乡创业园内。企业凭借国内先进的技术、生产及检测设备，按照lISO9000质量认证体系的运行标准，采用计算机辅助设计，为客户提供符合各区域特点的环保。节能、低碳的产品，以满足市场和不同客户根本要求。
目前公司生产的S11、S13型系列10KV级、20KV级、35KV级油浸式变压器; SCB10、SCB13系列10KV级，20KV级和35KV级环氧浇注干式电力变压器: SCBH15型非晶合金电力变压器.
公司产品覆盖全国市场，公司营销网络和服务网络已经完善，并将进一步向国内外市场进行拓展，公司推行“7*24服务机制”，公司产品实行一年三包，終身保修的售后服务政策，为客户提供及时热情周到的服务，提升产品利用价值服务，消除客户的后顾之忧。
江苏达源电力设备有限公司将-如既往的以现代化的脚步和经营管理理念为指导，以可持续发展和互利共赢为目标，公司将继续扩大企业的生产规模，提高产品的质量档次，努力使公司不断向规模化,集约化的方向发展。既注重企业的经济效益;更追求企业的社会效益。走诚信经营服务忧先的发展道路，加大科技投入的力度，加快企业的发展步伐，使企业向节能、环保、科技型的现代化大企业迈进!
产品图片

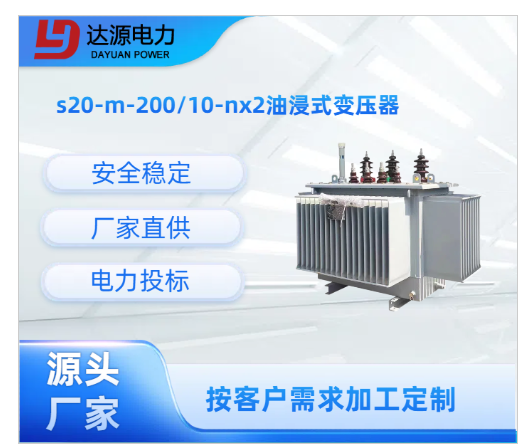

s20-m-200/10-nx2油浸式变压器
以下提供本公司达源电力整理的S20-M-200/10-NX2油浸式变压器的详细解析及参数说明，S20的空载损耗比S13还要低30%左右，特别适合24小时运行的场合，有需要的可联系本公司。
| 代码段 | 含义 | 补充说明 |
| S20 | 能效等级：符合国标 GB 20052-2020 二级能效（空/负载损耗比S13再降15%-20%） | 当前配电变压器最高能效等级（一级为SH20非晶合金） |
| M | 结构类型：全密封式（波纹油箱/膨胀散热器） | 无储油柜，防氧化免维护，适用潮湿/粉尘环境 |
| 200 | 额定容量：200 kVA（视在功率） | 持续输出能力，适配中小型商业/工业负载 |
| 10 | 高压额定电压：10 kV（一次侧标称电压） | 分接范围通常为 ±2×2.5% 或 ±5%（调压档位） |
| NX2 | 特殊设计与材质： • NX：非晶合金铁芯（Amorphous Core） • 2：第二代优化 | 核心优势： - 空载损耗较硅钢S20再降 60-70% - 磁滞伸缩小，噪音更低 - "2"指改进型磁路设计 |
>✅核心亮点：NX2非晶合金铁芯是节能核心，空载损耗极低(尤其适用于负载率<30%的场景)。
| 参数 | 值 | 对比参考（硅钢S20） | 技术意义 |
| 额定容量 | 200 kVA | - | 输出能力基准 |
| 高压/低压电压 | 10 kV ± 2×2.5% / 0.4 kV | 同左 | 低压400V为通用配电电压 |
| 额定电流（高压） | 11.55 A | 同左 | 计算：200/(√3×10) ≈ 11.55A |
| 额定电流（低压） | 288.68 A | 同左 | 计算：200/(√3×0.4) ≈ 288.68A |
| 联结组标号 | Dyn11 | 同左 | 抑制谐波，支持不平衡负载 |
| 空载损耗 (P₀) | ≤ 45 W | S20硅钢：≈ 180 W | NX核心优势：节省75%空载电费 |
| 负载损耗 (Pₖ) | ≈ 2200 W (75℃) | S20硅钢：≈ 2100 W | 非晶合金负载损耗略高，但综合能效仍领先 |
| 短路阻抗 (Uₖ%) | 0.04 | 同左 | 短路电流限制能力 |
| 空载电流 (I₀%) | ≤ 0.5% | S20硅钢：≈ 0.8% | 励磁电流极小，降低无功损耗 |
| 噪音水平 | ≤ 40 dB(A) | S20硅钢：≤ 45 dB(A) | 非晶合金磁致伸缩特性优化 |
| 冷却方式 | ONAN（油浸自冷） | 同左 | 无风机，静音运行 |
| 温升限值 | 顶层油温升 ≤ 55 K | 同左 | 全密封结构散热要求 |
| 总重量 | ≈ 780 kg | S20硅钢：≈ 700 kg | 非晶合金铁芯密度较低，但片数更多 |
非晶合金薄带硬度高但脆性大，运输安装需严格防震(厂家需提供抗震包装)。
非晶合金饱和磁密较低(约1.5T)，短期过载能力不如硅钢(慎用于冲击负载)。
价格比同容量硅钢S20高约30%，适合高空载时间的场景(负载率<40%时性价比凸显)。
一级能效刚需项目：政府采购、绿色建筑认证(LEED/三星绿建)。
>⚠️慎用场景：轧钢厂、电焊车间等冲击性负载;振动频繁的矿山/码头。
