s18-1000kva/10/0.4kv变压器

联系人：赵伟
联系电话：1595068****
企业地址江苏省-徐州市
详细地址徐州市贾汪区汴塘镇凤楼村返乡创业园101室
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
江苏达源电力设备有限公司是专业从事电力变压器生产制造、科研开发、产品销售为一体的技术企业。 公司坐落于江苏省徐州市贾汪区汴塘镇凤楼村返乡创业园内。企业凭借国内先进的技术、生产及检测设备，按照lISO9000质量认证体系的运行标准，采用计算机辅助设计，为客户提供符合各区域特点的环保。节能、低碳的产品，以满足市场和不同客户根本要求。 目前公司生产的S11、S13型系列10KV级、20KV级、35KV级油浸式变压器; SCB10、SCB13系列10KV级，20KV级和35KV级环氧浇注干式电力变压器: SCBH15型非晶合金电力变压器. 公司产品覆盖全国市场，公司营销网络和服务网络已经完善，并将进一步向国内外市场进行拓展，公司推行“7*24服务机制”，公司产品实行一年三包，終身保修的售后服务政策，为客户提供及时热情周到的服务，提升产品利用价值服务，消除客户的后顾之忧。 江苏达源电力设备有限公司将-如既往的以现代化的脚步和经营管理理念为指导，以可持续发展和互利共赢为目标，公司将继续扩大企业的生产规模，提高产品的质量档次，努力使公司不断向规模化,集约化的方向发展。既注重企业的经济效益;更追求企业的社会效益。走诚信经营服务忧先的发展道路，加大科技投入的力度，加快企业的发展步伐，使企业向节能、环保、科技型的现代化大企业迈进!

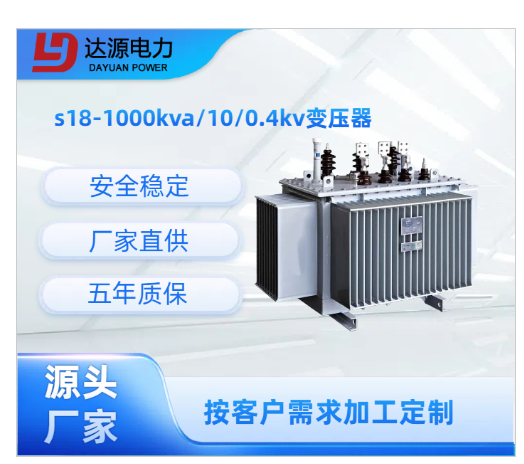

产品图片

s18-1000kva/10/0.4kv变压器

15phpTi0PnO1756196242250826.png产品详情

s18-1000kva/10/0.4kv变压器是一台常见的油浸式配电变压器，可联系我们咨询，江苏徐州源头厂家，用户们需要提供更完整的型号、参数等信息。

s18-1000kva/10/0.4kv变压器应用场景

这类变压器是电力系统中从输配电网络向最终用户供电的关键设备，广泛应用于：

城市电网配电站、工矿企业总降压站或车间变电所、商业建筑、大型购物中心、医院、学校、机场、车站、住宅小区配电中心、可再生能源(如光伏电站)的并网点

s18-1000kva/10/0.4kv变压器参数详细信息

1. S18: 这是型号系列。

S：通常代表三相变压器(Three-phase)。

18：指该系列变压器符合特定的能效标准等级。在中国，S18系列代表其空载损耗和负载损耗比旧型号(如S11、S13)更低，属于目前较新、较节能的油浸式变压器系列之一(S20/S22是目前最新最高效的油浸式系列)。S18的空载损耗大约比S11系列低20%。

2. 1000kVA: 这是变压器的额定容量。

表示在额定频率和额定电压下，变压器能长时间连续输出的视在功率。

kVA (千伏安) 是视在功率的单位，它等于 kW (有功功率) 除以 功率因数。

应用场景： 1000kVA的容量适用于中型工厂、商业中心、大型住宅小区、学校、医院等场所的主配电。

3. 10/0.4kV: 这是变压器的额定电压比。

10kV： 高压侧(一次侧) 的额定线电压。这是中国及许多国家中压配电网络的标准电压等级。变压器通常连接在10kV馈线上。

0.4kV： 低压侧(二次侧) 的额定线电压。这是国际上通用的低压配电标准电压，对应线电压400V，相电压230V(中国标准)。

功能： 这台变压器的主要作用就是将10kV的中压降为400V/230V的低压，供用电设备直接使用。

总结关键参数

类型： 三相油浸式配电变压器(通常为户外柱上或落地安装)。

系列/能效： S18系列(较新型，节能)。

容量： 1000千伏安 (kVA)。

高压额定电压： 10千伏 (kV)。

低压额定电压： 0.4千伏 (kV) / 400伏 (V)。

其他重要参数 (通常在铭牌或规格书中标出)

额定频率： 50Hz (中国及大部分国家) 或 60Hz (北美、部分亚洲国家等)。

联结组标号： 最常见的是 Dyn11。

D：高压绕组为三角形接法。

y：低压绕组为星形接法。

n：星形接法的中性点引出。

11：表示低压侧线电压滞后高压侧对应线电压 330度 (即 -30度 或 11点钟方向)。这种接法有利于抑制三次谐波，提供更稳定的中性点。

空载损耗 (P0)： 变压器一次侧加额定电压，二次侧开路时的损耗(主要是铁芯损耗)。S18系列此值较低。

负载损耗 (Pk)： 变压器二次侧短路，一次侧通入额定电流时的损耗(主要是绕组铜耗)。S18系列此值也相对较低。

阻抗电压 (Uk%)： 通常标为 4% 或 6%。表示在额定电流下，短路阻抗产生的电压降占额定电压的百分比。影响短路电流大小和电压调整率。

冷却方式： 最常见的是 ONAN (油浸自冷)。

相数： 3相。

绝缘水平： 高压侧耐压等级(如 LI75 AC35 / AC28kV - 雷电冲击/工频耐压)。

防护等级： 外壳防护等级，如 IP23 (防大于12mm固体侵入，防60度角内淋水)，适用于户外安装。

总重/油重： 运输和安装的重要参数。

计算参考值 (基于额定值)

高压侧额定电流 (I1n)：

I1n = Sn / (√3*U1n) = 1000kVA / (1.732*10kV) ≈ 57.74A

低压侧额定电流 (I2n)：

I2n = Sn / (√3*U2n) = 1000kVA / (1.732*0.4kV) ≈ 1443.4A


产品详情

s18-1000kva/10/0.4kv变压器是一台常见的油浸式配电变压器，可联系我们咨询，江苏徐州源头厂家，用户们需要提供更完整的型号、参数等信息。

s18-1000kva/10/0.4kv变压器应用场景

这类变压器是电力系统中从输配电网络向最终用户供电的关键设备，广泛应用于：

城市电网配电站、工矿企业总降压站或车间变电所、商业建筑、大型购物中心、医院、学校、机场、车站、住宅小区配电中心、可再生能源(如光伏电站)的并网点

s18-1000kva/10/0.4kv变压器参数详细信息

1. S18: 这是型号系列。

S：通常代表三相变压器(Three-phase)。

18：指该系列变压器符合特定的能效标准等级。在中国，S18系列代表其空载损耗和负载损耗比旧型号(如S11、S13)更低，属于目前较新、较节能的油浸式变压器系列之一(S20/S22是目前最新最高效的油浸式系列)。S18的空载损耗大约比S11系列低20%。

2. 1000kVA: 这是变压器的额定容量。

表示在额定频率和额定电压下，变压器能长时间连续输出的视在功率。

kVA (千伏安) 是视在功率的单位，它等于 kW (有功功率) 除以 功率因数。

应用场景： 1000kVA的容量适用于中型工厂、商业中心、大型住宅小区、学校、医院等场所的主配电。

3. 10/0.4kV: 这是变压器的额定电压比。

10kV： 高压侧(一次侧) 的额定线电压。这是中国及许多国家中压配电网络的标准电压等级。变压器通常连接在10kV馈线上。

0.4kV： 低压侧(二次侧) 的额定线电压。这是国际上通用的低压配电标准电压，对应线电压400V，相电压230V(中国标准)。

功能： 这台变压器的主要作用就是将10kV的中压降为400V/230V的低压，供用电设备直接使用。

总结关键参数

类型： 三相油浸式配电变压器(通常为户外柱上或落地安装)。

系列/能效： S18系列(较新型，节能)。

容量： 1000千伏安 (kVA)。

高压额定电压： 10千伏 (kV)。

低压额定电压： 0.4千伏 (kV) / 400伏 (V)。

其他重要参数 (通常在铭牌或规格书中标出)

额定频率： 50Hz (中国及大部分国家) 或 60Hz (北美、部分亚洲国家等)。

联结组标号： 最常见的是 Dyn11。

D：高压绕组为三角形接法。

y：低压绕组为星形接法。

n：星形接法的中性点引出。

11：表示低压侧线电压滞后高压侧对应线电压 330度 (即 -30度 或 11点钟方向)。这种接法有利于抑制三次谐波，提供更稳定的中性点。

空载损耗 (P0)： 变压器一次侧加额定电压，二次侧开路时的损耗(主要是铁芯损耗)。S18系列此值较低。

负载损耗 (Pk)： 变压器二次侧短路，一次侧通入额定电流时的损耗(主要是绕组铜耗)。S18系列此值也相对较低。

阻抗电压 (Uk%)： 通常标为 4% 或 6%。表示在额定电流下，短路阻抗产生的电压降占额定电压的百分比。影响短路电流大小和电压调整率。

冷却方式： 最常见的是 ONAN (油浸自冷)。

相数： 3相。

绝缘水平： 高压侧耐压等级(如 LI75 AC35 / AC28kV - 雷电冲击/工频耐压)。

防护等级： 外壳防护等级，如 IP23 (防大于12mm固体侵入，防60度角内淋水)，适用于户外安装。

总重/油重： 运输和安装的重要参数。

计算参考值 (基于额定值)

高压侧额定电流 (I1n)：

I1n = Sn / (√3*U1n) = 1000kVA / (1.732*10kV) ≈ 57.74A

低压侧额定电流 (I2n)：

I2n = Sn / (√3*U2n) = 1000kVA / (1.732*0.4kV) ≈ 1443.4A
