YTTW柔性无机矿物绝缘电缆
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
深圳市成天泰电缆实业发展有限公司，作为一家集研发、生产与销售为一体的国家高新技术企业，我们致力于为全球客户提供全面而卓越的线缆产品及系统解决方案。我们的核心业务覆盖以下领域：
核心电力与电气装备线缆：
35kV及以下交联电力电缆
各类标准及定制化电气装备用电线电缆
高性能特种电缆：
专注于为严苛环境和特殊应用场景提供解决方案，产品包括：B1级高阻燃防火电缆、低烟无卤阻燃电缆、耐火电缆、预分支电缆、矿物质绝缘电缆及辐照交联电缆等。
现代通信线缆：
提供包括网络数据线、电话线、同轴电缆在内的高速稳定信息传输介质。
综合性业务与服务：
除线缆产品外，我们还提供成套电气设备与核心元器件，并具备强大的进出口贸易能力，为客户提供一站式服务。

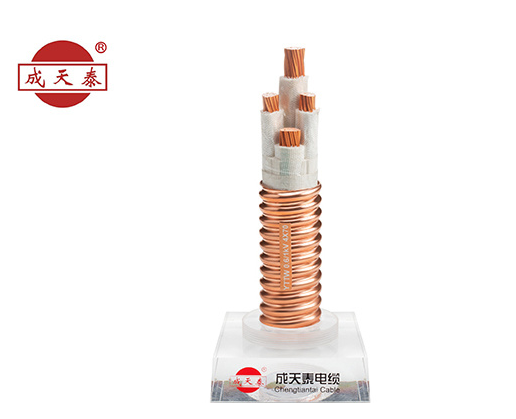

产品图片
柔性无机矿物绝缘电缆
YTTW
型号：YTTW
电压等级: 0.6/1 kV
导体材质：电工铜
绝缘材料：无机矿物质绝缘
电缆芯数：1、2、3、3+1、4、3+2、4+1、5
应用范围：多使用于对电缆有阻燃要求的多种场合敷设，如高层建筑、宾馆、医院、地铁、核电站、发电厂、矿石、石油、化工等。
表1 YTTW 矿物质绝缘单芯电缆规格及参数
| 电缆芯数 x 标称截面 Nominal cross Section | 绝缘厚度 Nominal insulation thickness | 铜护套 COPPER SHEATH | 电缆近似外径 Outer Diameter approx. | 载流量 AMPACITY | 电压降 Voltage drop | ||
| 金属护套厚度 Thickness | 铜护套PE 截面Sectional area | ◎◎◎◎ | ◎◎ | ||||
| ◎◎ | |||||||
| mm2 | mm | mm | mm2 | mm | A | A | V/A.km |
| 1×1.0 | 0.8 | 0.4 | 4×4.4 | 3.53 | - | - | 23.1 |
| 1×1.5 | 0.8 | 0.4 | 4×4.7 | 3.78 | 32 | 26 | 15.4 |
| 1×2.5 | 0.8 | 0.4 | 4×5.2 | 4.18 | 42 | 34 | 9.48 |
| 1×4.0 | 0.8 | 0.5 | 4×7.6 | 4.85 | 56 | 44 | 5.9 |
| 1×6.0 | 0.8 | 0.5 | 4×8.4 | 5.36 | 70 | 56 | 3.9 |
| 1×10 | 1 | 0.5 | 4×11.0 | 7.02 | 97 | 77 | 2.33 |
| 1×16 | 1 | 0.6 | 4×15.5 | 8.24 | 125 | 100 | 1.47 |
| 1×25 | 1 | 0.6 | 4×18.0 | 9.56 | 165 | 130 | 0.92 |
| 1×35 | 1 | 0.6 | 4×20.5 | 10.7 | 200 | 160 | 0.67 |
| 1×50 | 1.2 | 0.7 | 4×27.7 | 12.6 | 245 | 195 | 0.49 |
| 1×70 | 1.2 | 0.7 | 4×31.7 | 14.4 | 305 | 245 | 0.34 |
| 1×95 | 1.2 | 0.8 | 4×41.4 | 16.5 | 375 | 300 | 0.25 |
| 1×120 | 1.2 | 0.8 | 4×45.6 | 18.14 | 435 | 350 | 0.2 |
| 1×150 | 1.4 | 0.8 | 4×50.6 | 20.15 | 500 | 400 | 0.16 |
| 1×185 | 1.4 | 0.9 | 4×62.4 | 22.1 | 580 | 465 | 0.13 |
| 1×240 | 1.4 | 0.9 | 4×70.2 | 24.85 | 685 | 550 | 0.1 |
| 1×300 | 1.6 | 1 | 4×87.0 | 27.7 | 795 | 635 | 0.08 |
| 1×400 | 1.6 | 1 | 4×95.4 | 30.4 | 930 | 745 | 0.06 |
表2 YTTW 矿物质绝缘2芯电缆规格及参数
| 电缆芯数 x 标称截面Nominal cross section | 绝缘厚度 Nominal insulation thickness | 铜护套 Copper Sheath | 电缆近似外径 Outer Diameter approx. | 载流量 Ampacity | 电压降 Voltage drop | |
| 金属护套厚度 | 铜护套PE截面 | |||||
| Thickness | Sectional area | |||||
| mm2 | mm | mm | mm2 | mm | A | V/A.km |
| 2×2.5 | 0.8 | 0.5 | 10 | 6.96 | 33 | 18.96 |
| 2×4.0 | 0.8 | 0.6 | 15 | 8.1 | 44 | 11.8 |
| 2×6.0 | 0.8 | 0.6 | 17 | 9.12 | 57 | 7.8 |
| 2×10 | 1 | 0.7 | 39 | 12.44 | 78 | 4.66 |
| 2×16 | 1 | 0.7 | 45 | 14.48 | 104 | 2.86 |
| 2×25 | 1 | 0.8 | 54 | 17.32 | 135 | 2.52 |
| 2×35 | 1.1 | 0.8 | 67 | 19.9 | 168 | 2.24 |
| 2×50 | 1.2 | 0.9 | 82 | 23 | 204 | 1.64 |
| 2×70 | 1.2 | 1 | 96 | 26.8 | 263 | 1.42 |
| 2×95 | 1.2 | 1 | 110 | 30.6 | 320 | 1.08 |
| 2×120 | 1.2 | 1 | 126 | 33.88 | 373 | 0.98 |
| 2×150 | 1.4 | 1 | 163 | 37.7 | 430 | 0.88 |
| 2×185 | 1.4 | 1 | 178 | 41.2 | 493 | 0.72 |
表3 YTTW 矿物质绝缘三芯电缆规格及参数
| 电缆芯数 x 标称截面Nominal cross section | 绝缘厚度 Nominal insulation thickness | 铜护套 Copper Sheath | 电缆近似外径 Outer Diameter approx. | 载流量 Ampacity | 电压降 Voltage drop | |
| 金属护套厚度 Thickness | 铜护套PE截面 Sectional area | |||||
| mm² | mm | mm | mm² | mm | A | V/A.km |
| 3×2.5 | 0.8 | 0.6 | 13.6 | 7.56 | 29 | 16.4 |
| 3×4.0 | 0.8 | 0.6 | 15.4 | 8.57 | 38 | 10.2 |
| 3×6.0 | 0.8 | 0.6 | 17.4 | 9.67 | 46 | 6.74 |
| 3×10 | 1 | 0.7 | 27.7 | 13.22 | 65 | 4.03 |
| 3×16 | 1 | 0.7 | 32.3 | 15.42 | 85 | 2.54 |
| 3×25 | 1 | 0.8 | 44.3 | 18.46 | 118 | 1.59 |
| 3×35 | 1.1 | 0.8 | 57.8 | 21.43 | 150 | 1.16 |
| 3×50 | 1.2 | 0.9 | 66.2 | 24.55 | 192 | 0.85 |
| 3×70 | 1.2 | 1 | 85.8 | 28.63 | 228 | 0.59 |
| 3×95 | 1.2 | 1 | 98.1 | 32.72 | 273 | 0.43 |
| 3×120 | 1.2 | 1 | 108.7 | 36.26 | 314 | 0.35 |
| 3×150 | 1.4 | 1 | 133.8 | 40.56 | 360 | 0.28 |
| 3×185 | 1.4 | 1 | 146.2 | 44.33 | 410 | 0.22 |
表4 YTTW 矿物质绝缘4芯电缆规格及参数
| 电缆芯数 x 标称截面Nominal cross section | 绝缘厚度 Nominal insulation thickness | 铜护套 Copper Sheath | 电缆近似外径 Outer Diameter approx. | 载流量 Ampacity | 电压降 Voltage drop | |
| 金属护套厚度 Thickness | 铜护套PE截面 Sectional area | |||||
| mm2 | Mm | mm | mm2 | mm | A | V/A.km |
| 4×6.0 | 0.8 | 0.6 | 20 | 10.59 | 46 | 6.74 |
| 4×10 | 1 | 0.7 | 31.9 | 14.52 | 65 | 4.03 |
| 4×16 | 1 | 0.8 | 43.2 | 17.18 | 85 | 2.54 |
| 4×25 | 1 | 0.9 | 58.1 | 20.57 | 118 | 1.59 |
| 4×35 | 1.1 | 1 | 74.9 | 23.86 | 150 | 1.16 |
| 4×50 | 1.2 | 1 | 85.8 | 27.34 | 192 | 0.85 |
| 4×70 | 1.2 | 1 | 99.5 | 31.69 | 228 | 0.59 |
| 4×95 | 1.2 | 1 | 113.9 | 36.27 | 273 | 0.43 |
| 4×120 | 1.2 | 1.1 | 139.6 | 40.43 | 314 | 0.35 |
| 4×150 | 1.4 | 1.1 | 155.4 | 45 | 360 | 0.28 |
| 4×185 | 1.4 | 1.2 | 186.2 | 49.42 | 410 | 0.22 |
表5 YTTW 矿物质绝缘3+1芯电缆规格及参数
| 电缆芯数 x 标称截面Nominal cross section | 绝缘厚度 Nominal insulation thickness | 铜护套 Copper Sheath | 电缆近似外径 Outer Diameter approx. | 载流量 Ampacity | 电压降 Voltage drop | |
| 金属护套厚度 Thickness | 铜护套PE截面 Sectional area | |||||
| mm2 | mm | mm | mm2 | mm | A | V/A.km |
| 3×16+1×10 | 1 | 0.8 | 41.6 | 16.56 | 85 | 2.54 |
| 3×25+1×16 | 1 | 0.9 | 55.9 | 19.77 | 118 | 1.59 |
| 3×35+1×16 | 1.1 | 1 | 69.6 | 22.18 | 150 | 1.16 |
| 3×50+1×25 | 1.2 | 1 | 81.2 | 25.87 | 192 | 0.85 |
| 3×70+1×35 | 1.2 | 1 | 93.6 | 29.81 | 228 | 0.59 |
| 3×90+1×50 | 1.2 | 1 | 106.9 | 34.04 | 273 | 0.43 |
| 3×120+1×70 | 1.2 | 1.1 | 132.2 | 38.29 | 314 | 0.35 |
| 3×150+1×70 | 1.4 | 1.1 | 144.3 | 41.77 | 360 | 0.28 |
| 3×185+1×95 | 1.4 | 1.2 | 174.4 | 46.29 | 410 | 0.22 |
● 订货须知：
订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息
| 型号 | 规格 | 数量 | 交货日期 | 交货地点 |
BTTRZ-0.6/1kV | 3X120 mm² | 300 米 | 至2018年xx月xx日 | 1. 需方仓库 |
导体 | 外护套 |
电工铜 | 低烟无卤材质，具有良好的防腐蚀特性 |
绝缘 | 额定电压 |
具有阻燃耐高温的特性无机绝缘材料 | U0/U: 0.6/1 kV |
芯线标识 | 测试电压 |
色带 | 4000 V |
导体绞合 | 接地保护芯线 |
2 类/ IEC 60228 2 类 | G = 含 黄绿接地保护芯线 X = 不含黄绿接地保护芯线 |
金属护套 | 温度范围 |
铜合金具有良好的弯曲特性，可作为接地线 | 固定安装：-40°C 至 +250°C |
