YJV 、YJV22 - 8.7/15（17.5）kV 铜芯，交联聚乙烯绝缘，聚乙烯护套电力电缆

联系人：陈耿锋

联系电话：400-090-****

企业：深圳市成天泰电缆实业发展有限公司

企业地址广东省-深圳市

详细地址广东省深圳市光明新区公明办事处李松?社区金角工业区成天泰工业园

厂家信息
产品信息
规格参数
技术文档

深圳市成天泰电缆实业发展有限公司，作为一家集研发、生产与销售为一体的国家高新技术企业，我们致力于为全球客户提供全面而卓越的线缆产品及系统解决方案。我们的核心业务覆盖以下领域：核心电力与电气装备线缆： 35kV及以下交联电力电缆各类标准及定制化电气装备用电线电缆高性能特种电缆：专注于为严苛环境和特殊应用场景提供解决方案，产品包括：B1级高阻燃防火电缆、低烟无卤阻燃电缆、耐火电缆、预分支电缆、矿物质绝缘电缆及辐照交联电缆等。现代通信线缆：提供包括网络数据线、电话线、同轴电缆在内的高速稳定信息传输介质。综合性业务与服务：除线缆产品外，我们还提供成套电气设备与核心元器件，并具备强大的进出口贸易能力，为客户提供一站式服务。

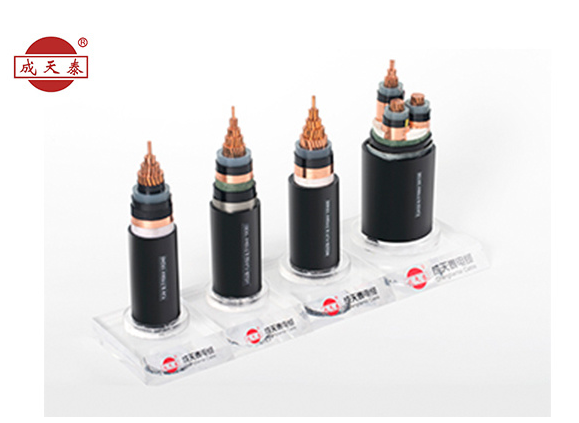

产品图片

铜芯，交联聚乙烯绝缘，聚乙烯护套电力电缆

YJV 8.7/15（17.5）kV

结构：铜导体 / XLPE绝缘/聚氯乙烯外护套

额定电压 Rated voltage：8.7/10 kV

型号 Type：YJV

执行标准 Applicable Standards：

国家标准 national：GB/T 12706.1-2008

国际标准：International: IEC60502-1

附加标准：GB/T 19666-2005 阻燃和耐火电缆通则

适用范围：应运50 Hz交流额定电压Uo/U为0.6/1KV及以下的输配电线路

YJV 8.7/10,8.7/15 KV 1 CORES Copper core/ XLPE insulated/ PVC sheathed Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地）Current ratings buried 20℃	20℃最大直流电阻 maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color	包装方式 Package



（mm2）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
25	4.5	21.6	324	165	160	0.73	0.17	黑色	盘装
35	4.5	22.9	344	205	190	0.52	0.19	黑色	盘装
50	4.5	24.2	363	245	225	0.39	0.21	黑色	盘装
70	4.5	26.1	392	305	275	0.27	0.24	黑色	盘装
95	4.5	27.7	416	370	330	0.19	0.26	黑色	盘装
120	4.5	29.3	440	430	375	0.15	0.28	黑色	盘装
150	4.5	30.9	464	490	425	0.12	0.31	黑色	盘装
185	4.5	32.7	491	560	480	0.1	0.33	黑色	盘装
240	4.5	35.1	527	665	555	0.08	0.37	黑色	盘装
300	4.5	37.3	560	765	630	0.06	0.4	黑色	盘装
400	4.5	41.9	629	890	725	0.05	0.46	黑色	盘装
500	4.5	45.4	681	1030	825	0.04	0.52	黑色	盘装
630	4.5	49.1	737	1190	940	0.03	0.56	黑色	盘装

YJV 8.7/10,8.7/15 KV 3 CORES Copper core/ XLPE insulated/ PVC sheathed Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地）Current ratings buried 20℃	20℃最大直流电阻 maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color	包装方式 Package



（mm2）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
3×25	4.5	45.4	681	123	153	0.73	0.23	黑色	盘装
3×35	4.5	48	720	148	183	0.52	0.25	黑色	盘装
3×50	4.5	51	765	178	218	0.39	0.28	黑色	盘装
3×70	4.5	54.8	822	246	266	0.27	0.3	黑色	盘装
3×95	4.5	58.5	877.5	267	318	0.19	0.32	黑色	盘装
3×120	4.5	61.7	925.5	308	361	0.15	0.34	黑色	盘装
3×150	4.5	65.3	979.5	335	406	0.12	0.36	黑色	盘装
3×185	4.5	69	1035	394	461	0.1	0.41	黑色	盘装
3×240	4.5	74.1	1111.5	465	529	0.08	0.42	黑色	盘装
3×300	4.5	79.1	1186.5	528	593	0.06	0.45	黑色	盘装
3×400	4.5	89.1	1336.5	622	682	0.05	0.49	黑色	盘装

● 订货须知：

订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息

型号	规格	长度	包装方式	交货日期	交货地点
YJV-8.7/10kV	1X250	300 m	铁木盘	至2017年xx月xx日前有效	1. 需方仓库 2. 需方工地 3. 自提注：由需方指定一种

结构特性

● 导体: 铜导体，导体2类符合IEC60228

● 绝缘: XLPE 交联聚乙烯

● 护套:PVC

制造标准

● 国际标准 :IEC60502.1-2005

● 国家标准 :GB/T12706.1-2008

电气特性

● 额定电压Uo/U: 8.7/15（17.5）kV

● 最高工作电压: 8.7/15（17.5）kV

● 成品电缆交流耐压试验: 8.7/15（17.5）kV (5 min)

使用特性

● 导体最高温度:90°C

● 短路最高线芯温度(持续时间不超过5s):250°C。

● 运行温度范围: -20至90°C

● 电缆吊装使用专用吊装设备，严禁平吊线盘或直接从高空推卸电缆

安装特性

● 敷设最低环境温度:不应低于0°C

● 电缆的最小允许弯曲半径: 20 D (注：D为电缆实际外径)

● 最大容许拉力: 50 N

电缆安装时的最小弯曲半径

项目	单芯电缆		三芯及以上电缆
	无铠装	有铠装	无铠装	有铠装
安装时的电缆最小弯曲半径	20D	15D	15D	12D
靠近连接盒和终端的电缆最小弯曲半径(但弯曲要小心控制，如采用成型导板等)	15D

铜芯，交联聚乙烯绝缘，钢带铠装聚氯乙烯护套电力电缆

YJV22 8.7/15（17.5） kV

结构：铜导体 / XLPE绝缘/聚氯乙烯外护套

额定电压 Rated voltage： 0.6/1 kV

型号 Type：YJV22

执行标准 Applicable Standards：

国家标准 national：GB/T 12706.1-2008

国际标准：International: IEC60502-1

附加标准：GB/T 19666-2005 阻燃和耐火电缆通则

适用范围：应运50 Hz交流额定电压Uo/U为0.6/1KV及以下的输配电线路上

●电缆规格及参数DIMENSIONS AND SPECIFICATIONS

芯数 No. of cores	导体截面 cross-section	最高运行电压 Operation voltage max.	标称电压 Nominal voltage U0/U	导体形状 Conductor shape	绝缘厚度 Insulation thickness	近似外径 Outer Ø approx.	载流量（空气中） ratings in air 30℃	载流量（土壤中） Current ratings buried 20℃	护套颜色 Sheath color



mm²	mm²	kV	kV	—	mm	mm	A	A	—
3	35	17.5	8.7/15	紧压圆形	4.5	53	151	184	黑色
3	50	17.5	8.7/15	紧压圆形	4.5	56.2	181	218	黑色
3	70	17.5	8.7/15	紧压圆形	4.5	60	225	267	黑色
3	95	17.5	8.7/15	紧压圆形	4.5	64.1	273	318	黑色
3	120	17.5	8.7/15	紧压圆形	4.5	67.5	311	360	黑色
3	150	17.5	8.7/15	紧压圆形	4.5	71.1	353	404	黑色
3	185	17.5	8.7/15	紧压圆形	4.5	75	402	456	黑色
3	240	17.5	8.7/15	紧压圆形	4.5	80.3	473	531	黑色
3	300	17.5	8.7/15	紧压圆形	4.5	86.9	540	598	黑色
3	400	17.5	8.7/15	紧压圆形	4.5	97	640	692	黑色

*Dimensions and specifications may be changed without prior notice.

● 订货须知：

订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息

型号	规格	长度	包装方式	交货日期	交货地点
YJV22-0.6/1kV	1X250	300 m	铁木盘	至2017年xx月xx日前有效	1. 需方仓 2. 需方工 3. 自提注：由需方指定一种

结构特性

● 导体: 铜导体，导体2类符合IEC60228

● 绝缘: XLPE 交联聚乙烯

● 护套:PVC

制造标准

● 国际标准 :IEC60502.1-2005

● 国家标准 :GB/T12706.1-2008

电气特性

● 额定电压Uo/U: 8.7/15（17.5）kV

● 最高工作电压: 8.7/15（17.5）kV

● 成品电缆交流耐压试验: 8.7/15（17.5）kV (5 min)

使用特性

● 导体最高温度:90°C

● 短路最高线芯温度(持续时间不超过5s):250°C。

● 运行温度范围: -20至90°C

● 电缆吊装使用专用吊装设备，严禁平吊线盘或直接从高空推卸电缆

安装特性

● 敷设最低环境温度:不应低于0°C

● 电缆的最小允许弯曲半径: 20 D (注：D为电缆实际外径)

● 最大容许拉力: 50 N

电缆安装时的最小弯曲半径

项目	单芯电缆		三芯及以上电缆
	无铠装	有铠装	无铠装	有铠装
安装时的电缆最小弯曲半径	20D	15D	15D	12D
靠近连接盒和终端的电缆最小弯曲半径(但弯曲要小心控制，如采用成型导板等)

铜芯，交联聚乙烯绝缘，聚乙烯护套电力电缆

YJV 8.7/15（17.5）kV

结构：铜导体 / XLPE绝缘/聚氯乙烯外护套

额定电压 Rated voltage：8.7/10 kV

型号 Type：YJV

执行标准 Applicable Standards：

国家标准 national：GB/T 12706.1-2008

国际标准：International: IEC60502-1

附加标准：GB/T 19666-2005 阻燃和耐火电缆通则

适用范围：应运50 Hz交流额定电压Uo/U为0.6/1KV及以下的输配电线路

YJV 8.7/10,8.7/15 KV 1 CORES Copper core/ XLPE insulated/ PVC sheathed Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地）Current ratings buried 20℃	20℃最大直流电阻 maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color	包装方式 Package



（mm2）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
25	4.5	21.6	324	165	160	0.73	0.17	黑色	盘装
35	4.5	22.9	344	205	190	0.52	0.19	黑色	盘装
50	4.5	24.2	363	245	225	0.39	0.21	黑色	盘装
70	4.5	26.1	392	305	275	0.27	0.24	黑色	盘装
95	4.5	27.7	416	370	330	0.19	0.26	黑色	盘装
120	4.5	29.3	440	430	375	0.15	0.28	黑色	盘装
150	4.5	30.9	464	490	425	0.12	0.31	黑色	盘装
185	4.5	32.7	491	560	480	0.1	0.33	黑色	盘装
240	4.5	35.1	527	665	555	0.08	0.37	黑色	盘装
300	4.5	37.3	560	765	630	0.06	0.4	黑色	盘装
400	4.5	41.9	629	890	725	0.05	0.46	黑色	盘装
500	4.5	45.4	681	1030	825	0.04	0.52	黑色	盘装
630	4.5	49.1	737	1190	940	0.03	0.56	黑色	盘装

YJV 8.7/10,8.7/15 KV 3 CORES Copper core/ XLPE insulated/ PVC sheathed Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地）Current ratings buried 20℃	20℃最大直流电阻 maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color	包装方式 Package



（mm2）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
3×25	4.5	45.4	681	123	153	0.73	0.23	黑色	盘装
3×35	4.5	48	720	148	183	0.52	0.25	黑色	盘装
3×50	4.5	51	765	178	218	0.39	0.28	黑色	盘装
3×70	4.5	54.8	822	246	266	0.27	0.3	黑色	盘装
3×95	4.5	58.5	877.5	267	318	0.19	0.32	黑色	盘装
3×120	4.5	61.7	925.5	308	361	0.15	0.34	黑色	盘装
3×150	4.5	65.3	979.5	335	406	0.12	0.36	黑色	盘装
3×185	4.5	69	1035	394	461	0.1	0.41	黑色	盘装
3×240	4.5	74.1	1111.5	465	529	0.08	0.42	黑色	盘装
3×300	4.5	79.1	1186.5	528	593	0.06	0.45	黑色	盘装
3×400	4.5	89.1	1336.5	622	682	0.05	0.49	黑色	盘装

● 订货须知：

订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息

型号	规格	长度	包装方式	交货日期	交货地点
YJV-8.7/10kV	1X250	300 m	铁木盘	至2017年xx月xx日前有效	1. 需方仓库 2. 需方工地 3. 自提注：由需方指定一种

结构特性

● 导体: 铜导体，导体2类符合IEC60228

● 绝缘: XLPE 交联聚乙烯

● 护套:PVC

制造标准

● 国际标准 :IEC60502.1-2005

● 国家标准 :GB/T12706.1-2008

电气特性

● 额定电压Uo/U: 8.7/15（17.5）kV

● 最高工作电压: 8.7/15（17.5）kV

● 成品电缆交流耐压试验: 8.7/15（17.5）kV (5 min)

使用特性

● 导体最高温度:90°C

● 短路最高线芯温度(持续时间不超过5s):250°C。

● 运行温度范围: -20至90°C

● 电缆吊装使用专用吊装设备，严禁平吊线盘或直接从高空推卸电缆

安装特性

● 敷设最低环境温度:不应低于0°C

● 电缆的最小允许弯曲半径: 20 D (注：D为电缆实际外径)

● 最大容许拉力: 50 N

电缆安装时的最小弯曲半径

项目	单芯电缆		三芯及以上电缆
	无铠装	有铠装	无铠装	有铠装
安装时的电缆最小弯曲半径	20D	15D	15D	12D
靠近连接盒和终端的电缆最小弯曲半径(但弯曲要小心控制，如采用成型导板等)	15D

铜芯，交联聚乙烯绝缘，钢带铠装聚氯乙烯护套电力电缆

YJV22 8.7/15（17.5） kV

结构：铜导体 / XLPE绝缘/聚氯乙烯外护套

额定电压 Rated voltage： 0.6/1 kV

型号 Type：YJV22

执行标准 Applicable Standards：

国家标准 national：GB/T 12706.1-2008

国际标准：International: IEC60502-1

附加标准：GB/T 19666-2005 阻燃和耐火电缆通则

适用范围：应运50 Hz交流额定电压Uo/U为0.6/1KV及以下的输配电线路上

●电缆规格及参数DIMENSIONS AND SPECIFICATIONS

芯数 No. of cores	导体截面 cross-section	最高运行电压 Operation voltage max.	标称电压 Nominal voltage U0/U	导体形状 Conductor shape	绝缘厚度 Insulation thickness	近似外径 Outer Ø approx.	载流量（空气中） ratings in air 30℃	载流量（土壤中） Current ratings buried 20℃	护套颜色 Sheath color



mm²	mm²	kV	kV	—	mm	mm	A	A	—
3	35	17.5	8.7/15	紧压圆形	4.5	53	151	184	黑色
3	50	17.5	8.7/15	紧压圆形	4.5	56.2	181	218	黑色
3	70	17.5	8.7/15	紧压圆形	4.5	60	225	267	黑色
3	95	17.5	8.7/15	紧压圆形	4.5	64.1	273	318	黑色
3	120	17.5	8.7/15	紧压圆形	4.5	67.5	311	360	黑色
3	150	17.5	8.7/15	紧压圆形	4.5	71.1	353	404	黑色
3	185	17.5	8.7/15	紧压圆形	4.5	75	402	456	黑色
3	240	17.5	8.7/15	紧压圆形	4.5	80.3	473	531	黑色
3	300	17.5	8.7/15	紧压圆形	4.5	86.9	540	598	黑色
3	400	17.5	8.7/15	紧压圆形	4.5	97	640	692	黑色

*Dimensions and specifications may be changed without prior notice.

● 订货须知：

订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息

型号	规格	长度	包装方式	交货日期	交货地点
YJV22-0.6/1kV	1X250	300 m	铁木盘	至2017年xx月xx日前有效	1. 需方仓 2. 需方工 3. 自提注：由需方指定一种

结构特性

● 导体: 铜导体，导体2类符合IEC60228

● 绝缘: XLPE 交联聚乙烯

● 护套:PVC

制造标准

● 国际标准 :IEC60502.1-2005

● 国家标准 :GB/T12706.1-2008

电气特性

● 额定电压Uo/U: 8.7/15（17.5）kV

● 最高工作电压: 8.7/15（17.5）kV

● 成品电缆交流耐压试验: 8.7/15（17.5）kV (5 min)

使用特性

● 导体最高温度:90°C

● 短路最高线芯温度(持续时间不超过5s):250°C。

● 运行温度范围: -20至90°C

● 电缆吊装使用专用吊装设备，严禁平吊线盘或直接从高空推卸电缆

安装特性

● 敷设最低环境温度:不应低于0°C

● 电缆的最小允许弯曲半径: 20 D (注：D为电缆实际外径)

● 最大容许拉力: 50 N

电缆安装时的最小弯曲半径

项目	单芯电缆		三芯及以上电缆
	无铠装	有铠装	无铠装	有铠装
安装时的电缆最小弯曲半径	20D	15D	15D	12D
靠近连接盒和终端的电缆最小弯曲半径(但弯曲要小心控制，如采用成型导板等)
