YJV、 YJV22- 3.6/6（7.2）kV-铜芯，交联聚乙烯绝缘，聚乙烯护套电力电缆

联系人：陈耿锋

联系电话：400-090-****

企业：深圳市成天泰电缆实业发展有限公司

企业地址广东省-深圳市

详细地址广东省深圳市光明新区公明办事处李松?社区金角工业区成天泰工业园

厂家信息
产品信息
规格参数
技术文档

深圳市成天泰电缆实业发展有限公司，作为一家集研发、生产与销售为一体的国家高新技术企业，我们致力于为全球客户提供全面而卓越的线缆产品及系统解决方案。我们的核心业务覆盖以下领域：核心电力与电气装备线缆： 35kV及以下交联电力电缆各类标准及定制化电气装备用电线电缆高性能特种电缆：专注于为严苛环境和特殊应用场景提供解决方案，产品包括：B1级高阻燃防火电缆、低烟无卤阻燃电缆、耐火电缆、预分支电缆、矿物质绝缘电缆及辐照交联电缆等。现代通信线缆：提供包括网络数据线、电话线、同轴电缆在内的高速稳定信息传输介质。综合性业务与服务：除线缆产品外，我们还提供成套电气设备与核心元器件，并具备强大的进出口贸易能力，为客户提供一站式服务。

产品图片

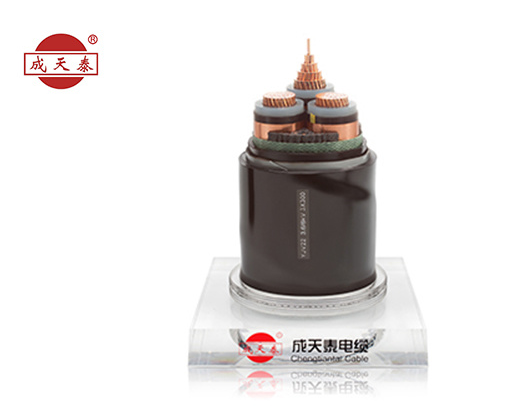

铜芯，交联聚乙烯绝缘，聚乙烯护套电力电缆

YJV 3.6/6（7.2）kV

型号：YJV

电压等级:3.6/6 kV

结构：铜导体 / XLPE绝缘/聚氯乙烯外护套

绝缘材料：XLPE 交联聚乙烯

电缆芯数：1芯、3芯

执行标准：GB/T 12706.1-2008 / IEC60502-1

附加标准：成品电缆阻燃性能符合IEC 60332-3及GB/T 18380.3-2001标准中规定的A、B、C三类中任一类阻燃性能要求

适用范围：应运50 Hz交流额定电压Uo/U为3.6/6KV的输配电线路上

项目	单芯电缆		三芯及以上电缆
	无铠装	有铠装	无铠装	有铠装
安装时的电缆最小弯曲半径	20D	15D	15D	12D
靠近连接盒和终端的电缆最小弯曲半径(但弯曲要小心控制，如采用成型导板等)	15D	12D	12D	1

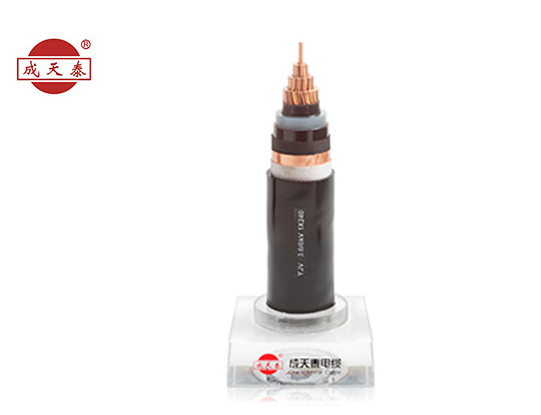

YJV 3.6/6KV 1 CORE Copper core/ XLPE insulated/ PVC sheathed Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地）Current ratings buried 20℃	20℃最大直流电阻 maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color	包装方式 Package



（mm2）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
25	2.5	17.4	348	165	160	0.73	0.26	黑色	盘装
35	2.5	18.4	368	205	190	0.52	0.29	黑色	盘装
50	2.5	19.9	398	245	225	0.39	0.33	黑色	盘装
70	2.5	21	420	305	275	0.27	0.38	黑色	盘装
95	2.5	23.5	470	370	330	0.19	0.42	黑色	盘装
120	2.5	24.9	498	430	375	0.15	0.46	黑色	盘装
150	2.5	26.7	534	490	425	0.12	0.51	黑色	盘装
185	2.5	28.3	566	560	480	0.1	0.55	黑色	盘装
240	2.6	30.7	614	665	555	0.08	0.61	黑色	盘装
300	2.8	33.7	674	765	630	0.06	0.61	黑色	盘装
400	3	38.9	778	890	725	0.05	0.65	黑色	盘装
500	3.2	42.2	844	1030	825	0.04	0.69	黑色	盘装
630	3.2	45.6	912	1190	940	0.03	0.76	黑色	盘装

YJV 3.6/6 KV 3 CORE Copper core/ XLPE insulated/ PVC sheathed Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地） Current ratings buried 20℃	20℃最大直流电阻maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color	包装方式 Package


（mm2）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
3×25	2.5	36.4	546	117	154	0.73	0.29	黑色	盘装
3×35	2.5	38.5	578	142	185	0.52	0.3	黑色	盘装
3×50	2.5	41.5	623	169	216	0.39	0.33	黑色	盘装
3×70	2.5	44.3	665	210	264	0.27	0.35	黑色	盘装
3×95	2.5	49.3	740	257	316	0.19	0.39	黑色	盘装
3×120	2.5	52.5	788	298	360	0.15	0.4	黑色	盘装
3×150	2.5	56.1	842	336	402	0.12	0.45	黑色	盘装
3×185	2.5	59.8	897	393	461	0.1	0.5	黑色	盘装
3×240	2.6	64.9	974	463	533	0.08	0.54	黑色	盘装
3×300	2.8	71.3	1070	526	599	0.06	0.58	黑色	盘装
3×400	3	80.3	1205	605	680	0.05	0.58	黑色	盘装

●订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息。

型号	规格	数量	交货日期	交货地点
YJV-3.6/6kV	3X120 mm2	500 M	至2018年01月20日	1. 需方仓库 2. 需方工地 3. 自提注：由需方指定一种

铜芯，交联聚乙烯绝缘，钢带铠装聚乙烯护套电力电缆

YJV22 3.6/6（7.2）kV

结构：铜导体 / XLPE绝缘/聚氯乙烯外护套

额定电压 Rated voltage： 3.6/6kV

型号 Type：YJV

执行标准 Applicable Standards：

国家标准 national：GB/T 12706.1-2008

国际标准：International: IEC60502-1

附加标准：GB/T 19666-2005 阻燃和耐火电缆通则

适用范围：应运50 Hz交流额定电压Uo/U为0.6/1KV及以下的输配电线路上

YJV22 3.6/6KV 3 CORES Copper core/ XLPE insulated/ PVC sheathed/ Steel Tapes Armoured Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	weight of cable approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地） Current ratings buried 20℃	20℃最大直流电阻maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color


（mm2）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
3×25	2.5	41	492	118	150	0.73	0.24	黑色	盘装
3×35	2.5	43.5	653	144	181	0.52	0.26	黑色	盘装
3×50	2.5	46.5	698	172	215	0.39	0.29	黑色	盘装
3×70	2.5	49.3	740	213	263	0.27	0.34	黑色	盘装
3×95	2.5	54.3	815	261	315	0.19	0.35	黑色	盘装
3×120	2.5	57.9	869	301	358	0.15	0.4	黑色	盘装
3×150	2.5	61.7	926	341	402	0.12	0.41	黑色	盘装
3×185	2.5	65.4	981	392	456	0.1	0.44	黑色	盘装
3×240	2.6	70.7	1061	459	527	0.08	0.45	黑色	盘装
3×300	2.8	77.3	1160	532	599	0.06	0.47	黑色	盘装
3×400	3	88.1	1322	624	685	0.05	0.49	黑色	盘装

● 订货须知：

订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息

型号	规格	长度	包装方式	交货日期	交货地点
YJV22-3.6/6kV	1X250	300 m	铁木盘	至2017年xx月xx日前有效	1. 需方仓库 2. 需方工地 3. 自提注：由需方指定一种

铜芯，交联聚乙烯绝缘，聚乙烯护套电力电缆

YJV 3.6/6（7.2）kV

型号：YJV

电压等级:3.6/6 kV

结构：铜导体 / XLPE绝缘/聚氯乙烯外护套

绝缘材料：XLPE 交联聚乙烯

电缆芯数：1芯、3芯

执行标准：GB/T 12706.1-2008 / IEC60502-1

附加标准：成品电缆阻燃性能符合IEC 60332-3及GB/T 18380.3-2001标准中规定的A、B、C三类中任一类阻燃性能要求

适用范围：应运50 Hz交流额定电压Uo/U为3.6/6KV的输配电线路上

项目	单芯电缆		三芯及以上电缆
	无铠装	有铠装	无铠装	有铠装
安装时的电缆最小弯曲半径	20D	15D	15D	12D
靠近连接盒和终端的电缆最小弯曲半径(但弯曲要小心控制，如采用成型导板等)	15D	12D	12D	1

YJV 3.6/6KV 1 CORE Copper core/ XLPE insulated/ PVC sheathed Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地）Current ratings buried 20℃	20℃最大直流电阻 maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color	包装方式 Package



（mm2）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
25	2.5	17.4	348	165	160	0.73	0.26	黑色	盘装
35	2.5	18.4	368	205	190	0.52	0.29	黑色	盘装
50	2.5	19.9	398	245	225	0.39	0.33	黑色	盘装
70	2.5	21	420	305	275	0.27	0.38	黑色	盘装
95	2.5	23.5	470	370	330	0.19	0.42	黑色	盘装
120	2.5	24.9	498	430	375	0.15	0.46	黑色	盘装
150	2.5	26.7	534	490	425	0.12	0.51	黑色	盘装
185	2.5	28.3	566	560	480	0.1	0.55	黑色	盘装
240	2.6	30.7	614	665	555	0.08	0.61	黑色	盘装
300	2.8	33.7	674	765	630	0.06	0.61	黑色	盘装
400	3	38.9	778	890	725	0.05	0.65	黑色	盘装
500	3.2	42.2	844	1030	825	0.04	0.69	黑色	盘装
630	3.2	45.6	912	1190	940	0.03	0.76	黑色	盘装

YJV 3.6/6 KV 3 CORE Copper core/ XLPE insulated/ PVC sheathed Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地） Current ratings buried 20℃	20℃最大直流电阻maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color	包装方式 Package


（mm2）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
3×25	2.5	36.4	546	117	154	0.73	0.29	黑色	盘装
3×35	2.5	38.5	578	142	185	0.52	0.3	黑色	盘装
3×50	2.5	41.5	623	169	216	0.39	0.33	黑色	盘装
3×70	2.5	44.3	665	210	264	0.27	0.35	黑色	盘装
3×95	2.5	49.3	740	257	316	0.19	0.39	黑色	盘装
3×120	2.5	52.5	788	298	360	0.15	0.4	黑色	盘装
3×150	2.5	56.1	842	336	402	0.12	0.45	黑色	盘装
3×185	2.5	59.8	897	393	461	0.1	0.5	黑色	盘装
3×240	2.6	64.9	974	463	533	0.08	0.54	黑色	盘装
3×300	2.8	71.3	1070	526	599	0.06	0.58	黑色	盘装
3×400	3	80.3	1205	605	680	0.05	0.58	黑色	盘装

●订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息。

型号	规格	数量	交货日期	交货地点
YJV-3.6/6kV	3X120 mm2	500 M	至2018年01月20日	1. 需方仓库 2. 需方工地 3. 自提注：由需方指定一种

铜芯，交联聚乙烯绝缘，钢带铠装聚乙烯护套电力电缆

YJV22 3.6/6（7.2）kV

结构：铜导体 / XLPE绝缘/聚氯乙烯外护套

额定电压 Rated voltage： 3.6/6kV

型号 Type：YJV

执行标准 Applicable Standards：

国家标准 national：GB/T 12706.1-2008

国际标准：International: IEC60502-1

附加标准：GB/T 19666-2005 阻燃和耐火电缆通则

适用范围：应运50 Hz交流额定电压Uo/U为0.6/1KV及以下的输配电线路上

YJV22 3.6/6KV 3 CORES Copper core/ XLPE insulated/ PVC sheathed/ Steel Tapes Armoured Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	weight of cable approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地） Current ratings buried 20℃	20℃最大直流电阻maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color


（mm2）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
3×25	2.5	41	492	118	150	0.73	0.24	黑色	盘装
3×35	2.5	43.5	653	144	181	0.52	0.26	黑色	盘装
3×50	2.5	46.5	698	172	215	0.39	0.29	黑色	盘装
3×70	2.5	49.3	740	213	263	0.27	0.34	黑色	盘装
3×95	2.5	54.3	815	261	315	0.19	0.35	黑色	盘装
3×120	2.5	57.9	869	301	358	0.15	0.4	黑色	盘装
3×150	2.5	61.7	926	341	402	0.12	0.41	黑色	盘装
3×185	2.5	65.4	981	392	456	0.1	0.44	黑色	盘装
3×240	2.6	70.7	1061	459	527	0.08	0.45	黑色	盘装
3×300	2.8	77.3	1160	532	599	0.06	0.47	黑色	盘装
3×400	3	88.1	1322	624	685	0.05	0.49	黑色	盘装

● 订货须知：

订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息

型号	规格	长度	包装方式	交货日期	交货地点
YJV22-3.6/6kV	1X250	300 m	铁木盘	至2017年xx月xx日前有效	1. 需方仓库 2. 需方工地 3. 自提注：由需方指定一种
