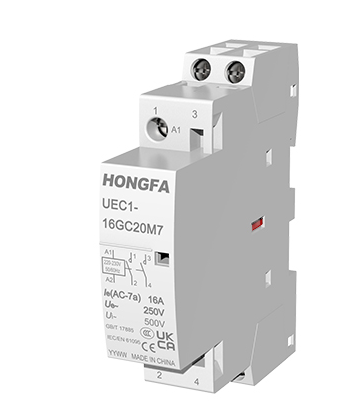

UEC1-G 模数化接触器
产品特点
| 结构优化，具有兼容其他接触器的能力 |
| 辅助功能模块丰富，组合随意 |
| 胜任严苛使用环境，更加耐用 |
技术参数
| 主要信息 | |
| 产品系列 | UEC1-G |
| 产品类型 | 模数化接触器 |
| 产品型号 | UEC1-16GC |
| 接触器应用领域 | 应用于照明、加热、通风和水泵等 |
| 极数 | 1P、2P |
| 额定工作电流 [Ie] | 16 A 60 °C 在…上 ≤ 250 V AC AC-7a 适用 电源回路 |
| 6 A 60 °C 在…上 ≤ 250 V AC AC-7b 适用 电源回路 | |
| 回路触点类型 | 1NO、1NC、2NO、2NC、1NO+1NC |
| 电网类型 | AC |
| 控制类型 | 远程控制 |
控制电压 [Us] （AC 50/60Hz） | 电压V: 24 110 220-230 |
| 代码 : B7 F7 M7 | |
| 补充信息 | |
| 额定工作电压 [Ue] | 电源回路：≤250 V AC 50/60Hz |
| 额定控制功率 (kW) | 2.8 kW 在…上 250 V AC 50/60 Hz (AC-7a) |
| 1 kW 在…上 250 V AC 50/60 Hz (AC-7b) | |
| 额定绝缘电压 [Ui] | 500 V AC 50/60Hz |
| 额定冲击耐受电压 [Uimp] | 4 kV |
| 控制信号类型 | 自保持 |
| 开关频率 | 开关操作次数/每天 |
| 本地信号指示 | 脱扣指示视窗 |
| 吸合功耗 (VA) | 11 VA，24V 50Hz 25 °C 15 VA，110V 50 Hz 25 °C 13 VA，230V 50 Hz 25 °C |
| 保持功耗 (VA) | 3.2 VA，24V 50Hz 25 °C 4.5 VA，110V 50 Hz 25 °C 3.0 VA，230V 50 Hz 25 °C |
| 安装类型 | 锁定夹锁紧 |
| 安装方式 | 35 mm DIN 导轨 |
| 宽度 （9mm的倍数） | 2 |
| 高度 | 81 mm |
| 宽度 | 18 mm |
| 深度 | 68 mm |
| 颜色 | 白色 |
| 机械寿命 | 1 百万次 |
| 最大机械操作频率 | 1200 次/小时 |
| 电气寿命 | 30000 次 IEC/EN 61095 16A 50Hz AC-7a |
| 最大电气操作频率 | 600 次/小时 |
| 接线能力 | 控制回路: 螺钉紧固 1根 1.5…2.5 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 2根 1.5 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 1根 1…2.5 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺钉紧固 1根 1.5…2.5 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺钉紧固 2根 1.5 mm² 电缆选型: 硬线 不带篐线端子 电源回路: 螺钉紧固 1根 1.5…6 mm² 电缆选型: 软线 不带篐线端子 电源回路: 螺钉紧固 1根 1…4 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺钉紧固 1根 1.5…6 mm² 电缆选型: 硬线 不带篐线端子 |
| 紧固扭矩 | 控制回路: 0.8 N·m 电源回路: 1.2 N·m |
| 环境 | |
| 符合标准 | IEC/EN 61095， GB/T 17885 |
| 产品认证 | CCC，CE，UKCA |
| IP 保护等级 | IP20 |
| 污染等级 | 2 |
| 工作海拔 | 2000米 |
| 运行温度 | -5℃…+40℃ 标准控制电压下工作最大允许温度范围：-25℃…+60℃，周围空气中无酸性、碱性或其他腐蚀性气体 |
| 贮存环境温度 | -40℃…+70℃ |
| 阻燃性能 | 载流件 850℃ |
| 产品重量 | 0.12 kg |
| 包装单位 | |
| 包装的单位类型（按盒） | 1盒 |
| 包装数量 | 12只 |
| 包装高度 | 7.5 cm |
| 包装宽度 | 8.5 cm |
| 包装长度 | 22.0 cm |
| 包装重量 | 1.56 kg |
| 包装的单位类型（按箱） | 1箱 |
| 包装数量 | 180只 |
| 包装高度 | 24.0 cm |
| 包装宽度 | 23.0 cm |
| 包装长度 | 45.5 cm |
| 包装重量 | 22.5 kg |
| 可持续性 | |
| REACH法规 | 符合 |
| 欧盟RoHS指令 | 符合 |
| 无汞 | 是 |
| 中国 RoHS 管理办法 | 符合 |
| 中国 RoHS 管控范畴之外的产品 | 是 |
| RoHS 豁免信息 | 是 |
| 合同保修 | |
| 保修单 | 18个月 |
