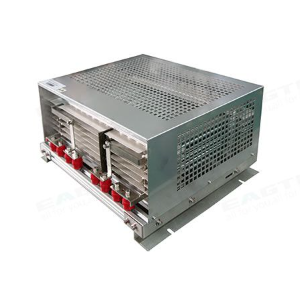

Crowbar/Chopper电阻

产品简述:

Crowbar电阻主要应用于风力发电逆变器的低电压穿越技术中。它用在风力发电机转子侧，用于旁路转子侧变流器。当电网发生低电压扰动时，防止直流母线电压过高和转子电流过大。主要工作在故障状态，阻尼定子磁链。Crowbar电阻能在瞬时把巨大能量耗散掉。

风电机组低电压穿越要求

Crowabr电阻器分类:

1. 栅格结构-自然风冷

M：电阻材料的质量。单位：kg

Q：电阻材料吸收的能量。单位：kJ

C：电阻材料的比热容。单位：kJ/kg.K

Δt:电阻材料的温升。单位：K

以1.5MW风力发电机为例：

电阻材料：SUS304。

Qmax=1360KJ   C=0.5kJ/kg·K    Δt=400K

M=1360/(0.5×400)=6.8Kg

电阻材料重量：约6.8Kg

辅助材料重量：约20Kg

2. 夹层结构-自然风冷

M：电阻材料的质量。单位：kg

Q：电阻材料吸收的能量。单位：kJ

C：电阻材料的比热容。单位：kJ/kg.K

Δt:电阻材料的温升。单位：K

以1.5MW风力发电机为例：

电阻材料：SUS304

Qmax=1360KJ  C=0.5kJ/kg·K  Δt=400K

M=1360/(0.5×400)=6.8Kg

电阻材料重量：约6.8Kg

辅助材料重量：约20Kg

体积：500×450×150 （mm）

3. 管式结构-自然风冷

M：电阻材料的质量。单位：kg

Q：电阻材料吸收的能量。单位：kJ

C：电阻材料的比热容。单位：kJ/kg.K

Δt:电阻材料的温升。单位：K

以1.5MW风力发电机为例：

电阻材料：SUS304

Qmax=1360KJ   C=0.5KJ/Kg·K  Δt=400K

M=1360/(0.5×400)=6.8Kg

电阻材料重量：约6.8Kg

辅助材料重量：约12Kg
