PCB板用DC-Link电容器

联系人：洪英杰

联系电话：021-5784****

企业：上海鹰峰电子科技股份有限公司

企业地址上海市

详细地址上海市松江区石湖荡工业园区唐明路258号

厂家信息
产品信息
规格参数
技术文档

上海鹰峰电子科技股份有限公司专注于电力电子无源器件研发、生产、销售与服务的高新技术企业。主要应用于新能源汽车、风电光伏、工业自动化等电力电子领域。鹰峰电子深耕电力电子被动元器件行业近20 年，目前已经在上海、安徽建立了研发和生产基地，公司核心产品在耐高温、耐高压、大电流、低噪音、低杂散参数等方面性能突出。

产品图片

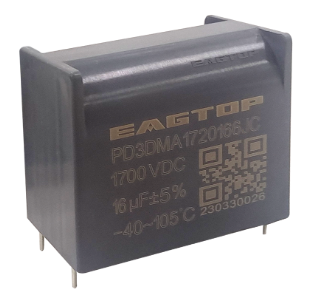

PCB板用DC-Link电容器

■ 产品数据：

Type of product 产品类型	PD3D系列
Reference standard 参考标准	IDC61071
Can 外壳	塑料
Terminals 引出端子	镀锡铜线
Filling material 填充材料	环氧树脂
Cn tolerance 额定容量精度	J(±5%), K(±10%)
Insulation resistance 绝缘电阻	≥10000s(20℃,100V,1min)
自感Ls	<1nH
Range of capacitance 容值范围	1.5~150μF
nomial voltage Un 标称电压	500~1500V
hi-pot between terminals 端子间耐压	1.5·Un，10s
hi-pot between terminals and case 极壳间耐压	≥3200Vac， 50Hz/10s
over voltage 过电压	1.1·Un（30% of on-load-duration) 1.15·Un (30 min/day) 1.2·Un (5 min/day) 1.3·Un (1 min/day) 1.5·Un (30ms per time, 1000 times during the life of the capacitor)
Limit temperatures 工作温度范围	-40 ... +105℃
Dissipation factor tan δ0 电介质损耗因子	2x10-4
Altitude 海拔	≤2000m
工作寿命	100000h Un 70℃
Fields of application 应用领域	DC Link circuits of inverters for wind power and solar power etc. 风能和太阳能逆变器直流支撑

■ 选型表：

序号	规格型号	CN (μF)	Un (vdc)	W	H	T	Imax	P1 (mm)	P2 (mm)	d (mm)	tanδKHz (10-4)	ESR (mΩ）	Cmm
1	PD3DFA4510306KC	30	450	42	34	20	10A	37.5	20.3	1.0	20	8
2	PD3DFA0520506JC-1	50	500	42	43	28	12A	37.5	20.3	1.2	35	6
3	PD3DFA0520506JC-2	50	500	42	50	35	13A	37.5	20.3	1.2	35	6
4	PD3DMA0520117JC	110	500	57.5	50	35	20A	52.5	20.3	1.2	35	4
5	PD3DMA0520147JC	140	500	57.5	63	35	24A	52.5	20.3	1.2	35	4
6	PD3DBA0620126JC	12	600	32	33	18	12A	27.5		0.8	12	11	3.8
7	PD3DBA0620186JC	18	600	32	38	22	12A	27.5	10.2	1	15	8
8	PD3DFA0620256KC	25	600	42	40	20	14A	37.5		1	20	8	4.5
9	PD3DFA0620506KC	50	600	42	50	35	26A	37.5	20.3	1.2	35	5	4.5
10	PD3DMA0620756JC	75	600	57.5	50	35	23A	52.5	20.3	1.2	35	5
11	PD3DBA0820505JC	5	800	32	24.5	15	7A	27.5		0.8	10	18	3.8
12	PD3DBA0820106JC	10	800	32	37	22	10A	27.5	10.2	0.8	20	11	5.5
13	PD3DFA0820126JC	12	800	312	34	20	7A	37.5	20.3	1.0	20	9.5
14	PD3DBA0820146JC	14	800	32	37	22	17A	27.5	12.7	0.8	10	8	4.5
15	PD3DBA0820146KC	14	800	32	37	22	17A	27.5	20	0.8	10	8	3.8
16	PD3DMA0820506JC	50	800	57.5	50	35	17A	52.5	20.3	1.2	35	7
17	PD3DMA0820906KC	90	800	57	55	45	30A	52.5	20.3	1.2	15	4.5	5.5
18	PD3DBA0920705JC	7	900	32	33	18	10	27.5	10.2	0.8	20	13
19	PD3DFA092905JC	9	900	42	34	20	6A	37.5	220.3	1.0	20	10
20	PD3DFA0920506JC	50	90	42	60	45	33A	37.5	20.3	1.2	35	6	5.5
21	PD3DMA0920506KC	50	900	57.5	50	35	16A	52.5	20.3	1.2	35	6
22	PD3DBA0130305KC	3	1000	32	24.5	15	5A	27.5		0.8	8	26	5.5
23	PD3DMA0130506JC	50	1000	57.5	50	35	20A	52.5	20.3	1.2	35	6
24	PD3DBA1120205JC	2	1100	32	25	13	4.5A	27.5		0.8	10	30	4.5
25	PD3DBA1120225KC	2.2	F1100	32	25	13	4.8A	27.5		08	10	30	5.5
26	PD3DBA1120405JC	4	1100	32	33	18	8A	27.5		0.8	10	15	5.5
27	PD3DBA1120505JC	5	1100	32	37	22	10A	27.5		0.8	10	14	5.5
28	PD3DFA1120106KC	10	1100	42	44	24	8.5A	37.5	10.2	1.0	15	15
29	PD3DFA1120126KC	12	1100	42	44	24	9A	37.5		1.0	15	12	4.5
30	PD3DFA1120156KC	15	1100	42	44	24	12A	37.5	10.2	1.0	15	10	3.8
31	PD3DFA1120256JC	25	1100	42	50	35	21A	37.5	20.3	1.2	15	6
32	PD3DFA1520655KC	6.5	1500	42	42	28	8A	37.5	10.2	1.0	20	12	3.8
33	PD3DFA1520116KC	11	1500	42	50	35	13A	37.5	20.3	1.2	15	10	3.8
34	PD3DBA1720205JC	2	1700	32	33	18	5A	27.5		0.8	10	30
35	PD3DMA1720126KC	12	1700	57.5	50	35	9A	27.5	20.3	1.2	25	20	5.5
36	PD3DMA1720166JC	16	1700	57.5	50	35	14A	52.5	20.3	1.2	30	12
