DC-Link直流母线电容器电容器（ 干式， 塑料外壳， 最高温度105°C）
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
上海鹰峰电子科技股份有限公司 专注于电力电子无源器件研发、生产、销售与服务的高新技术企业。主要应用于新能源汽车、风电光伏、工业自动化等电力电子领域。鹰峰电子深耕电力电子被动元器件行业近20 年，目前已经在上海、安徽建立了研发和生产基地，公司核心产品在耐高温、耐高压、大电流、低噪音、低杂散参数等方面性能突出。

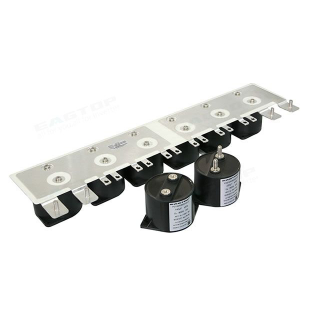

产品图片
DC-Link电容器（ 干式， 塑料外壳， 最高温度105°C）
应用
直流母线电容器应用于电动汽车和混合动力汽车等车辆、焊接设备、电梯、电机驱动器等。
技术要求
| 参考标准 | GB/T 61071，AEC Q200D-2010 | ||
| 气候类别 | 40/105/56 | ||
| 工作温度 | -40 °C ~105 °C {θmax（热点）≤105 °C } | ||
| 储存温度 | -40°C~105°C | ||
| 电压 | 450Vdc~900Vdc | ||
| 电容 | 47μF~380μF | ||
| 电容容差 | ±5 % （J）、±10 % （K） | ||
| 耐压测试 | 航站楼之间 | 1.5Un（10秒） | |
| 端子和外壳之间 | 4000Vac（10s，50Hz） | ||
| 角度损失的正切 Tgδ | < 20×10-4 | ||
| 红外×Cn | ≥5000 秒 | ||
| 过压 | 1.1Un（有载持续时间的30%） 1.15Un（30min/天） 1.2Un（5min/天） 1.3Un（1min/天） 1.5Un（每次30ms，电容器寿命内1000次） | ||
| 最大海拔高度 | 2000米 | ||
| 端子的最大扭矩 | M5：2.5牛米 | M8：6牛米 | |
| 安装的最大扭矩 | 3.0牛米 | ||
| 安装 | 任何位置 | ||
| 故障率 | 50适合 | ||
订单编码规则
| 法典 | 字符 | 注意 |
| （1） | 内部代码 | P：无源元件：电容器 |
| （二） | 电容器的功能 | A：备用电容器，D：直接电容器 |
| （3）（4） | 应用 | 14 塑料外壳 |
| （5） | 箱 | 2=φ84.5 |
| （6） | 产品版本 | A：第一版;B：第二版等;S：特殊产品 |
| （7）（8）（9） | 额定电压 | 例如：062=600V，112=1100V |
| （10）（11）（12）（13） | 额定电容（单位：μF） | 例如：0421=42×101=420μF，1061=106×101 =1060μF |
| （14） | 电容容差 | J=±5%，K=±10%，M=±20%，S：其他 |
| （15） | 终端 | T：内螺纹M5x10mm，Z：内螺柱M8x20mm，J：一体型 |
技术参数
| CN/uF | RS/mΩ | 最大/A （60°C） | Imax/A （85°C） | Î/KA | WN/WS | Le/nH | D/毫米 | 高1/毫米 | 订购代码 |
| U N 450VDC 美国 675V 您的 100V | |||||||||
| 260 | 0.7 | 96 | 63 | 5.2 | 26 | 32 | 84.5 | 51 | PD142B4510261** |
| 380 | 0.8 | 81 | 53 | 5.7 | 38 | 40 | 84.5 | 65 | PD142B4510381** |
| U N 600VDC 美国 900V 您的 100V | |||||||||
| 150 | 0.9 | 84 | 55 | 3.75 | 27 | 32 | 84.5 | 51 | PD142B0620151** |
| 220 | 1 | 72 | 48 | 8.4 | 40 | 40 | 84.5 | 65 | PD142B0620221** |
| U N 800VDC 美国 1200V 200V | |||||||||
| 100 | 1 | 81 | 53 | 3 | 32 | 32 | 84.5 | 51 | PD142B0820012** |
| 140 | 1.3 | 64 | 42 | 3.5 | 45 | 40 | 84.5 | 65 | PD142B0820141** |
| U N 900VDC 美国 1350V U 200V | |||||||||
| 70 | 1.2 | 74 | 49 | 2.1 | 28 | 32 | 84.5 | 51 | PD142B0920071** |
| 100 | 1.2 | 67 | 44 | 2.5 | 40 | 40 | 84.5 | 65 | PD142B0920012** |
平均寿命曲线
