MKP 直流链路薄膜电容器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
上海鹰峰电子科技股份有限公司 专注于电力电子无源器件研发、生产、销售与服务的高新技术企业。主要应用于新能源汽车、风电光伏、工业自动化等电力电子领域。鹰峰电子深耕电力电子被动元器件行业近20 年，目前已经在上海、安徽建立了研发和生产基地，公司核心产品在耐高温、耐高压、大电流、低噪音、低杂散参数等方面性能突出。

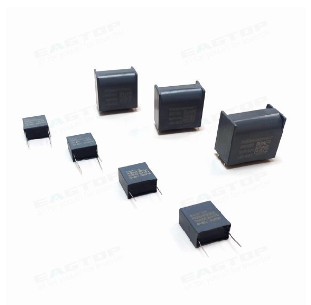

产品图片
MKP 直流链路薄膜电容器
应用通用
MKP直流母线薄膜电容器适用于太阳能逆变器、风力变流器、SVG、APF、高压逆变器等。
IEC 61071*（2007） 标准符合
IEC 61071*（2007）（
电容器内部没有内部保护装置）
预期寿命曲线
技术参数
| 产品类型 | 直流链路系列 |
| 参考标准 | IEC 61071 标准 |
| 箱 | 铝 |
| 终端 | T：内螺纹，Z：内螺柱 |
| 底座安装位置 | M12 或 M16 |
| 填充材料 | 固体，基于植物油，非 PCB |
| 内部保护 | 没有 |
| 额定电压 Un | 600~1500伏 |
| 电容范围 | 160~7400uF |
| 电容容差 | ±5%，±10% |
| 绝缘电阻 | ≥5000s（20°C，500V，1分钟） |
| 端子之间的耐压 | 1.5 Un（10s， 20 °C ±5 °C ） |
| 端子和外壳之间的耐压 | ≥3200VAC，50Hz/10s |
| 电压 | 1.1UN（负载持续时间的30%）;1.15UN（30分钟/天）;1.2UN（5分钟/天）;1.3UN（1分钟/天）;1.5UN（每次30ms，电容器寿命内1000次） |
| 储存温度 | -40...+85 °C |
| 限制温度 | -25...+85 °C（适用于 Φ85/Φ86mm）;-25...+80 °C（适用于 Φ116mm）;-25...+75 °C（适用于 Φ136mm） |
| 耗散因数tan δ0 | <2x10-4 |
| 高度 | ≤2000 米 |
| 应用领域 | 风电逆变器和太阳能逆变器的直流支持电路 |
零件编码规则
| 法典 | 字符 | 注意 |
| （1） | 内部代码 | P：无源元件：电容器 |
| （二） | 电容器的功能 | A：备用电容器，D：直接电容器 |
| （3）（4） | 应用 | 21：表示大电流的额外电容; 43：表示最大电流 |
| （5） | 铝壳直径 | 1=Φ75m ， 2=Φ85 ， 3 = Φ116mm ， 4 = Φ136mm ， 5 = Φ76mm ， 6 = Φ86mm ， 7 = Φ96mm ， 8 = Φ106mm ， R = 方形电容 |
| （6） | 产品版本 | A：第一版;B：第二版等;S：特殊产品 |
| （7）（8）（9） | 额定电压 | 例如：062=6×102=600V、112=11×102=1100V |
| （10）（11）（12）（13） | 额定电容（单位：μF） | 例如：0421=42×101=420μF、1061=106×101=1060μF |
| （14） | 电容容差 | J=±5% ;K=±10% ;M=±20% |
| （15） | 终端 | T：内螺纹M6x10mm，Z：内螺柱M8x20mm，J：一体式 |
外形图
订购代码和包装单位
PD21 系列 600VPD43 系列 600VPD21 系列 700VPD43 系列 700VPD21 系列 900VPD43 系列 900VPD21 系列 1100VPD43 系列 1100VPD21 系列 1300VPD43 系列 1300V
| PD21 系列 600V | ||||||||||
| UN 600V 直流 US 900V U 100V | ||||||||||
| CN/uF | RS/mΩ | Imax/A | Î/kA | 是/kA | WN/Ws | Le/nH | D/毫米 | 高1/毫米 | 螺柱/螺纹 | 订购代码 |
| 750 | 1.6 | 30 | 3.7 | 11 | 135 | 60 | 85/86 | 115 | T：M6x10毫米 | PD21*A0620751*T |
| 1000 | 1.8 | 35 | 3.7 | 11 | 180 | 55 | 85/86 | 136 | T：M6x10毫米 | PD21*A0620013*T |
| 1100 | 1.9 | 35 | 3.7 | 11 | 198 | 40 | 85/86 | 146 | Z：M8x20毫米 | PD21*A0620112*Z |
| 1500 | 2.3 | 35 | 3.7 | 11 | 270 | 60 | 85/86 | 181 | T：M6x10毫米 | PD21*A0620152*T |
| 1600 | 1.3 | 60 | 7.4 | 22 | 288 | 60 | 85/86 | 215 | Z：M8x20毫米 | PD21*A0620162*Z |
| 2700 | 1.8 | 60 | 7.4 | 22 | 486 | 100 | 85/86 | 348 | T：M6x10毫米 | PD21*A0620272*T |
| 2200 | 1.1 | 40 | 6.7 | 20 | 396 | 40 | 116 | 146 | T：M6x10毫米 | PD213A 0620222*T |
| 2400 | 1.3 | 40 | 6.7 | 20 | 432 | 50 | 116 | 185 | T：M6x10毫米 | PD213A 0620242*T |
| 2700 | 0.66 | 60 | 13.4 | 40 | 486 | 50 | 116 | 215 | T：M6x10毫米 | PD213A 0620272*T |
| 3900 | 0.83 | 60 | 13.4 | 40 | 702 | 70 | 116 | 295 | T：M6x10毫米 | PD213A 0620392*T |
| 5100 | 0.96 | 60 | 13.4 | 40 | 918 | 70 | 116 | 345 | T：M6x10毫米 | PD213A 0620512*T |
| 5900 | 0.73 | 60 | 19.2 | 58 | 1062 | 70 | 136 | 295 | T：M6x10毫米 | PD214A 0620592*T |
| 7400 | 0.84 | 60 | 19.2 | 58 | 1332 | 70 | 136 | 345 | T：M6x10毫米 | PD214A 0620742*T |
