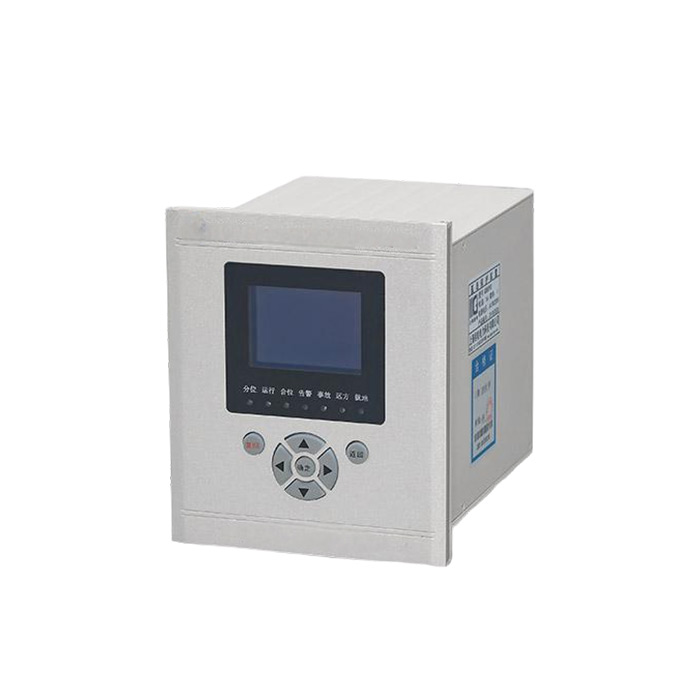

DRXDD-6000微机保护

DRXDD-6000系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品，适用于35KV及以下的电力系统及厂矿企业的变配电站，可对输配电线路、变压器、电动机、电容器等设备进行保护和监控。 DRXDD-6000系列的各种型号在硬件上具有高度的一致性，软件也可以非常方便地更换或就地修改，因此为用户提供了诸多的便利，现综述如下：功能概述1、测量功能 本装置采用50Hz工频交流电以每周波32点采样的速度，通过模拟量通道直接对交流电流、交流电压进行采样。在直接采样所获得的电流、电压基础上，通过装置内部的DSP进行矢量运算处理，可得到大量派生量，所有的量均显示在装置的界面上。
DRXDD-6000系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品，适用于35KV及以下的电力系统及厂矿企业的变配电站，可对输配电线路、变压器、电动机、电容器等设备进行保护和监控。

产品详情

1.功能概述

2.主要技术参数和技术标

1、 工作环境条件

环境温度： -20℃-+60℃

相对湿度：5%-95%

大气压力：86-106KPa

2、主要电气技术参数

工作电源：AC/DC85-265V

允许偏差±20%,纹波系数不大于5% 交流电流：额定5A 或 1A (订货时注明)

交流电压：57.7V 或100V (订货时注明)

额定频率：50Hz

功率消耗：直流回路不大于5W

交流回路不大于0.5VA 精确测量范围：相电流0.1In-20In

零序电流0.1A-6.25A

电压5V-160V 测量精度：电流0.5级

电压0.5级

保护动作时间：在1.5倍定值下所有保护固有动作时间不大于 35ms

开入回路：交流控制电源：直流24V,5mA (装置内部提供)

直流控制电源：DC220V (外部提供)

开出接点：可持续接通AC/DC220V,5A    电流(纯阻性负载)

3、绝缘电阻、介质强度和冲击电压

绝缘电阻：≥50 MΩ

介质强度：2KV,50Hz,1min

冲击电压：5KV,(1.2/50)μs

4、振动

符合IEC60255-21-1 中3.2.1、3.2.2的有关规定。

5、冲击

符合GB/T14537-1993 中4.2.1、4.2.2的有关规定。

6、碰撞

符合GB/T14537-1993 中4.3的有关规定。

7、抗电磁干扰性能

●能承受频率为1MHz 及100KHz, 电压幅值共模2500V, 差模1000V的 衰减震荡波脉冲干扰试验

●能承受IEC1000-4-2 标准IV级、试验电压8kV 的静电放电试验

●能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m 的辐射电磁场干扰试验

●能承受IEC1000-4-4 标准IV级的快速瞬变干扰试验

●能承受GB/T  14598.18-2007规定的严酷等级为Ⅲ级的浪涌抗扰度试验 8、过载能力

2倍额定电流：  连续工作

10倍额定电流： 16 S

20倍额定电流： 1 S

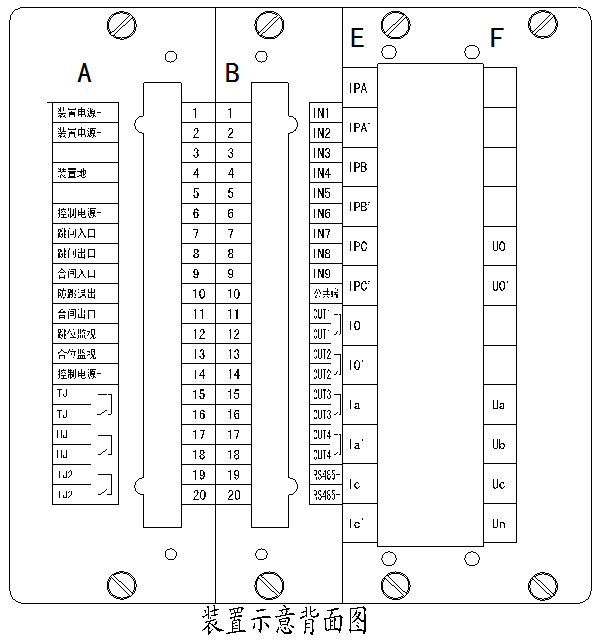

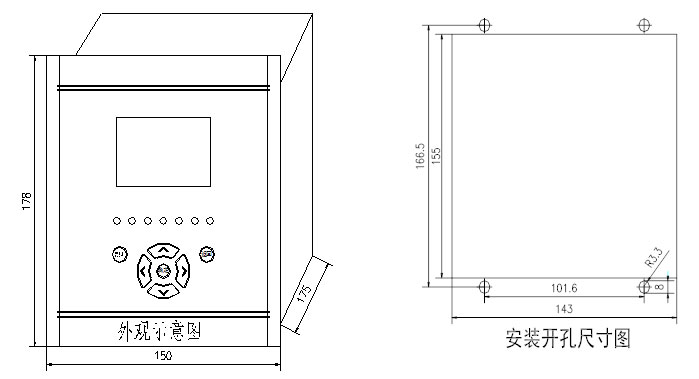

3.外形尺寸及安装开孔

装置采用整体铝合金金属外壳，重约3.5公斤，采用仪表方式安装，外形尺寸及安装开孔尺寸如下图所示：

DRXDD-6000产品选型表
