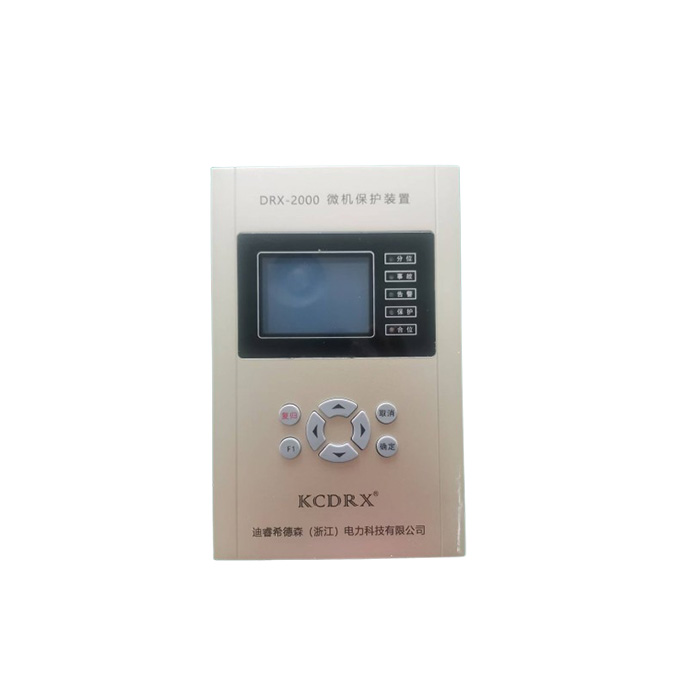

DRX-2000 微机保护装置

产品详情

1.产品概述

DRX2000 微机保护装置适用于工业和民用 10kV 及以下电压等级的线路、厂用变、电动机、电容    器、母联的保护和测控，可根据需要自行切换线路、厂用变或电动机保护程序。

产品用于普通开关柜，体积小、深度浅、具有完整的电流保护、电压保护、开关量输入(可编程 设置出口、跳闸或告警)、继电器输出和通讯功能。

2.主要特点

采用 32 位处理器，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通    过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。

针对 10kV 及以下配电系统馈线、电动机、变压器等而设计。除了具有完善的保护功能外，具    有通讯接口，能够通过现场总线将数据和信息传送至上位机(监控、调度计算机)，同时接受 上位机的分、合闸等控制命令。

采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。

具有 9 路开关量输入(其中4 路可定义为非电量)和 4 路继电器输出。

交直流两用操作回路， 自适应 0.5~5A 开关跳合闸电流;

配置工业级宽温型 128×64 点阵液晶，全中文操作菜单及事故报文显示。

面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等， 并有完善的预告、告警功能。

具有 1 个标准的 RS485 通讯接口(内置Modbus RTU 通讯协议)。

整机静态功耗小于 5W。

高抗干扰性，通过 10 项电磁兼容认证(快速瞬变、静电放电、浪涌抗干扰等)。

3.装置功能配置

注： √表示有此功能 ×表示没有

4.技术参数

1、 工作环境条件

环境温度： -20℃-+60℃

相对湿度：5%-95%

大气压力：86-106KPa

2、主要电气技术参数

工作电源：AC/DC85-265V

允许偏差±20%,纹波系数不大于5% 交流电流：额定5A 或 1A (订货时注明)

交流电压：57.7V 或100V (订货时注明)

额定频率：50Hz

功率消耗：直流回路不大于5W

交流回路不大于0.5VA 精确测量范围：相电流0.1In-20In

零序电流0.1A-6.25A

电压5V-160V 测量精度：电流0.5级

电压0.5级

保护动作时间：在1.5倍定值下所有保护固有动作时间不大于 35ms

开入回路：交流控制电源：直流24V,5mA (装置内部提供)

直流控制电源：DC220V (外部提供)

开出接点：可持续接通AC/DC220V,5A 电流(纯阻性负载)

3、绝缘电阻、介质强度和冲击电压

绝缘电阻：≥50 MΩ

介质强度：2KV,50Hz,1min

冲击电压：5KV,(1.2/50)μs

4、振动

符合IEC60255-21-1 中3.2.1、3.2.2的有关规定。

5、冲击

符合GB/T14537-1993 中4.2.1、4.2.2的有关规定。

6、碰撞

符合GB/T14537-1993 中4.3的有关规定。

7、抗电磁干扰性能

●能承受频率为1MHz 及100KHz, 电压幅值共模2500V, 差模1000V的 衰减震荡波脉冲干扰试验

●能承受IEC1000-4-2 标准IV级、试验电压8kV 的静电放电试验

●能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m 的辐射电磁场干扰试验

●能承受IEC1000-4-4 标准IV级的快速瞬变干扰试验

●能承受GB/T 14598.18-2007规定的严酷等级为Ⅲ级的浪涌抗扰度试验 8、过载能力

2倍额定电流： 连续工作

10倍额定电流： 16 S

20倍额定电流： 1 S

DRX-2000选型表
