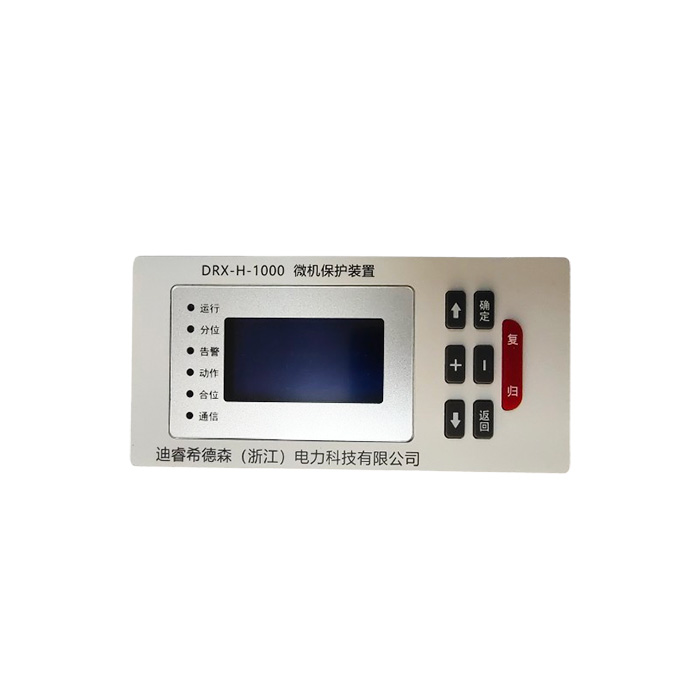

DRX-H-1000微机保护
产品详情
1.产品适用范围
微机保护装置适用于工业和民用 10kV 及以下电压等级的线路、厂用变、电动机、电容器、母联的保护和测控，可根据需要自行切换线路、厂用变或电动机保护程序。 产品用于普通开关柜，体积小、深度浅、具有完整的电流保护、电压保护、开关量输入(可编程设置出口、跳闸或告警)、继电器输出和通讯功能。
2.产品特点
(1)采用 32 位处理器，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。
(2)针对 10kV 及以下配电系统馈线、电动机、变压器等而设计。除了具有完善的保护功能外，具有通讯接口，能够通过现场总线将数据和信息传送至上位机(监控、调度计算机)，同时接受上位机的分、合闸等控制命令。
(3)采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。
(4)具有 9路开关量输入(其中 4 路可定义为非电量)和4路继电器输出。
(5)交直流两用操作回路，自适应 0.5~5A 开关跳合闸电流;
(6)配置工业级宽温型 128×64 点阵液晶，全中文操作菜单及事故报文显示。
(7)面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，
(8)开关位置等等，并有完善的预告、告警功能。
(9)具有 1 个标准的 RS485 通讯接口(内置 Modbus RTU 通讯协议)。
(10)整机静态功耗小于 5W。
(11)高抗干扰性，通过 10 项电磁兼容认证(快速瞬变、静电放电、浪涌抗干扰等)。
功能配置
功 能 配 置 | |||
保护功能 | √ | 过压保护 | √ |
保护电流 | √ | 欠压保护 | √ |
保护电压 | √ | 零序过压保护 | √ |
电流测量 | × | PT监控切换 | √ |
电压测量 | √ | 进线备用电源自投 | √ |
测量功能 | × | 主电源自复 | √ |
速断保护 | √ | PT断线自检 | √ |
定时限过电流保护 | √ | CT断线自检 | √ |
过电流保护 | √ | 母线绝缘监察 | √ |
过电流反时限 | √ | 非电量保护 | √ |
过负荷告警 | √ | 保护跳闸出口 | √ |
零序过电流保护(高压1A) | √ | 防跳电路 | ×(外部) |
负序电流保护 | √ | 事件记录功能 | √ |
电机起动过电流 | √ | 通讯端口 | √ |
复合电压过电流 | √ | ||
3.主要参数和技术指标
1、 工作环境条件
环境温度： -20℃-+60℃
相对湿度：5%-95%
大气压力：86-106KPa
2、主要电气技术参数
工作电源：AC/DC85-265V
允许偏差±20%,纹波系数不大于5% 交流电流：额定5A 或 1A (订货时注明)
交流电压：57.7V 或100V (订货时注明)
额定频率：50Hz
功率消耗：直流回路不大于5W
交流回路不大于0.5VA 精确测量范围：相电流0.1In-20In
零序电流0.1A-6.25A
电压5V-160V 测量精度：电流0.5级
电压0.5级
保护动作时间：在1.5倍定值下所有保护固有动作时间不大于 35ms
开入回路：交流控制电源：直流24V,5mA (装置内部提供)
直流控制电源：DC220V (外部提供)
开出接点：可持续接通AC/DC220V,5A 电流(纯阻性负载)
3、绝缘电阻、介质强度和冲击电压
绝缘电阻：≥50 MΩ
介质强度：2KV,50Hz,1min
冲击电压：5KV,(1.2/50)μs
4、振动
符合IEC60255-21-1 中3.2.1、3.2.2的有关规定。
5、冲击
符合GB/T14537-1993 中4.2.1、4.2.2的有关规定。
6、碰撞
符合GB/T14537-1993 中4.3的有关规定。
7、抗电磁干扰性能
●能承受频率为1MHz 及100KHz, 电压幅值共模2500V, 差模1000V的 衰减震荡波脉冲干扰试验
●能承受IEC1000-4-2 标准IV级、试验电压8kV 的静电放电试验
●能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m 的辐射电磁场干扰试验
●能承受IEC1000-4-4 标准IV级的快速瞬变干扰试验
●能承受GB/T 14598.18-2007规定的严酷等级为Ⅲ级的浪涌抗扰度试验 8、过载能力
2倍额定电流： 连续工作
10倍额定电流： 16 S
20倍额定电流： 1 S
DRX-H-1000选型表
产品名称 | 产品型号 | 保护功能 |
线路保护 | DRX-H-1000L | 复压闭锁的无时限过流保护、复压闭锁的两段式定时限过流保护、三段式零序过流保护、三相一次重合闸、后加速保护、电流闭锁的失压保护、过压保护、过负荷保护、PT断线检查 |
变压器保护 | DRX-H-1000T | 无时限过流保护、两段式定时限过流保护、过负荷保护、反时限过负荷保护零序过流保护、零序过压保护、PT断线、过压保护、失压保护、非电量保护 |
电压互感器监测保护 | DRX-H-1000PT | PT自动并列与解列、PT手动并列与解列、低电压保护、接地保护、PT断线检查 |
电动机保护 | DRX-H-1000D | 短路保护、启动时间过长保护、两段式定时限过流保护、两段式负序过流保护、反时限过流保护、过热保护、过电压保护、低电压保护、零序过流保护、零序过压保护、自启动功能、PT断线监视 |
电容保护 | DRX-H-1000B | 两段式相间过流保护、零序过流保护、不平衡零序过流保护、零序过压保护不平衡零序过压保护、过压保护、失压保护、PT断线监视 |
母联备自投保护 | DRX-H-1000M | 无时限过流保护、两段式定时限过流保护、过负荷保护、分段备自投、进线I备自投、进线Ⅱ备自投、逆向备自投、无主备模式、交直流通用防跳功能 |
线路备自投保护 | DRX-H-1000LZ | 无时限过流保护、两段式定时限过流保护、过负荷保护、反时限过负荷保护、零序过流保护、进线备自投、逆向备自投、交直流通用防跳功能 |
备自投装置 | DRX-H-1000Z | 分段备自投、进线I备自投、进线Ⅱ备自投逆向分段备自投、无主备模式 |
