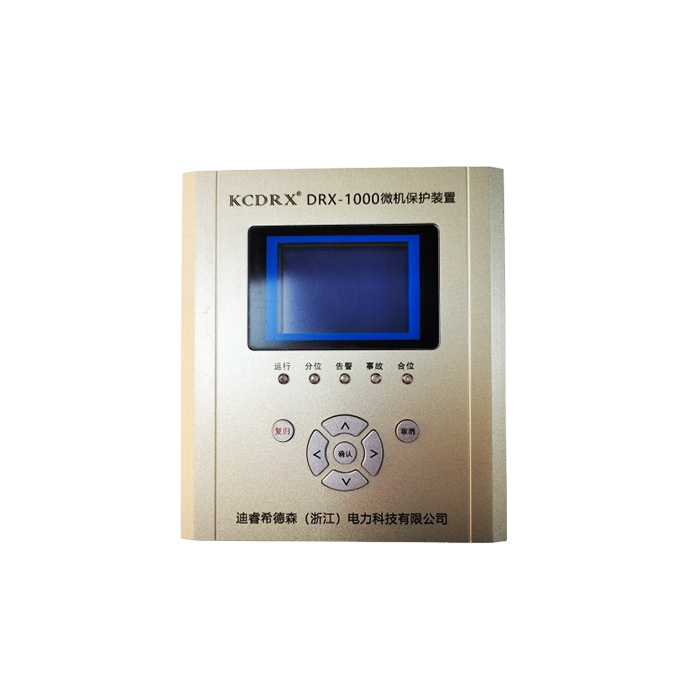

DRX-1000微机保护

产品详情

1.产品概述

数字式微机保护装置适用于10kV及以下小电流/小电阻接地系统，集保护、控制、通信、监视等功能。装置运用元件可编程设计思想减少了维护工作量和备品备件，其能灵活地满足多种应用场合需求，是传统电磁式继电保护理想的替代产品。

2.应用范围

进线保护、变压器保护、电容器保护、母联分段保护、电动机保护，PT监控切换

3.主要特点

◆采用高性能32位数字信号处理器(DSP)，提供强大的运算处理能力，电路设计精洁，配备工业级元件，保障装置稳定可靠运行。

◆特有的元件级-工程级-用户级三级编程模式，元件类型现场可设定。开关量输入、继电器输出可编程。

高速、高精度交流信号测量，采样频率达1600Hz。在毫秒级完成多个交流信号FFT计算。

取样数值有数字化校正，并能有效抑制噪声与偏移。

◆强大的矢量化计算方法，可得到多种派生交流信号特征，包括正、负、零序，相-线变换，角度，阻抗，功率等。

◆能够连续记录 30次事件，具有故障时间、类型、峰值的保护动作全事件记录。

◆采用图形液晶显示屏(128x64),图形、图标和全中文显示。

◆主要信号回路配有电磁干扰吸收元件，可满足恶劣电磁环境下的工作环境。

◆增强的MODBUS通信接口，除正常数据之外，还可传输实时波形、矢量数据等。

◆完善的自检功能，包括整定参数，记录，操作回路，电流、电压回路等异常监视。

◆全封闭薄型金属机箱，防水、防尘，并具有很强的抗静电、电磁干扰能力;即可分布式就地安装在开关柜上，也可集中组屏。

◆表面贴工艺，重要器件(如电源模块、互感器、继电器、波晶显示器、接线端子等)均采用国内外企业的成熟产品，保证装置平均无故障时间大于100,000小时。

4.装置功能配置

注： √表示有此功能 ×表示没有

5.技术参数

1、 工作环境条件

环境温度： -20℃-+60℃

相对湿度：5%-95%

大气压力：86-106KPa

2、主要电气技术参数

工作电源：AC/DC85-265V

允许偏差±20%,纹波系数不大于5% 交流电流：额定5A 或 1A (订货时注明)

交流电压：57.7V 或100V (订货时注明)

额定频率：50Hz

功率消耗：直流回路不大于5W

交流回路不大于0.5VA 精确测量范围：相电流0.1In-20In

零序电流0.1A-6.25A

电压5V-160V 测量精度：电流0.5级

电压0.5级

保护动作时间：在1.5倍定值下所有保护固有动作时间不大于 35ms

开入回路：交流控制电源：直流24V,5mA (装置内部提供)

直流控制电源：DC220V (外部提供)

开出接点：可持续接通AC/DC220V,5A 电流(纯阻性负载)

3、绝缘电阻、介质强度和冲击电压

绝缘电阻：≥50 MΩ

介质强度：2KV,50Hz,1min

冲击电压：5KV,(1.2/50)μs

4、振动

符合IEC60255-21-1 中3.2.1、3.2.2的有关规定。

5、冲击

符合GB/T14537-1993 中4.2.1、4.2.2的有关规定。

6、碰撞

符合GB/T14537-1993 中4.3的有关规定。

7、抗电磁干扰性能

●能承受频率为1MHz 及100KHz, 电压幅值共模2500V, 差模1000V的 衰减震荡波脉冲干扰试验

●能承受IEC1000-4-2 标准IV级、试验电压8kV 的静电放电试验

●能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m 的辐射电磁场干扰试验

●能承受IEC1000-4-4 标准IV级的快速瞬变干扰试验

●能承受GB/T 14598.18-2007规定的严酷等级为Ⅲ级的浪涌抗扰度试验 8、过载能力

2倍额定电流： 连续工作

10倍额定电流： 16 S

20倍额定电流： 1 S

保护元件

DRX-1000选型表
