DRX-800S三相四线导轨式电能表（7P）

产品概述

DRX-800S型三相导轨式电能表(7P),使用在供电部门、工厂、企业、商业、农业的动力、照明设备的有功电能计量，该表采用进口大规模集成电路，16位A/D转换、数字乘法器、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的新型电能仪表。用于计量频率为50Hz的交流三相有功电能，并电量采用液晶显示，读数直观便于抄表，计量准确、稳定、可靠、具有良好的抗电磁扰、低功耗、高准确度、防窃电、宽量程、长寿命等特点。本产品各项性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、DL/T 645—1997或DL/T 645—2007《多功能电能表通信规约》对电能表技术指标。

功能特点

◆三相电源供电，(三相三线电能表三线中任)或两线(三相四线电能表四线中任两线)断电，计量准确度不受影响。

◆液晶显示6+2(6位整数，2位小数);无源脉冲输出，符合DIN 43864标准。

◆采用内含数字乘法器的国外新型电能集成电路，提高了仪表的动态工作范围，使实际过载能力达10倍以上。

◆在5%lb-Imax范围内有良好的误差线性。

◆元件少、功耗低、电表结构简单。

◆电表内所有元件均选用长寿命、高可靠的电子电器件，因而具有寿命长、可靠性高的特点

规格及主要技术参数

◆额定电流 (A):1.5(6)A、5(20)A、10(40)A、15(60)A、20(80)A、30(100)A

◆额定电压 (V): 三相三线3x100V 或3x380V 三相四线3x220/380V

◆额定频率(Hz):50Hz 或 6 0Hz

◆准确等级：1级

◆通讯规约：DL/T645-2007 或MODBUS 可选

◆显示屏：液晶屏

◆显示功能：总电量

◆通讯功能可选：RS485

◆显示功能：当前总有功、无功电量、三相电压、三相电流、三相功率、频率、功率因数

◆接线方式：直接式或CT式可选

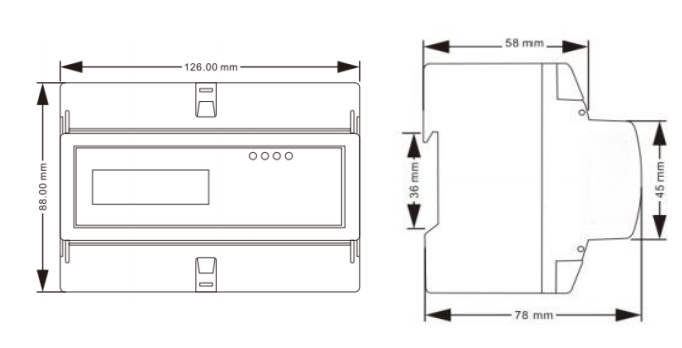

外形及开孔尺寸
