产品详情

单相多功能仪表

联系人：钟晓平

联系电话：0581-632****

企业：迪睿希德森（浙江）电力科技有限公司

企业地址浙江省-杭州市

详细地址浙江省杭州市富阳区新登镇共和北路292号

厂家信息
产品信息
规格参数
技术文档

迪睿希德森（浙江）电力科技有限公司成立于2021年，总部位于杭州富阳区，注册资本1000万元，专注电力工程一体化服务与设备制造。公司业务涵盖电力工程设计、施工、运维全流程，并提供变压器、高低压柜等主要设备，服务范围辐射浙江及江西等地。凭借专业资质（电气安装许可）、物联网技术研发及全产业链布局，公司推动智能化电力解决方案，践行“诚信筑就百灵，匠心成就梦想”的企业理念，致力于绿色能源与区域电网建设发展。

产品图片

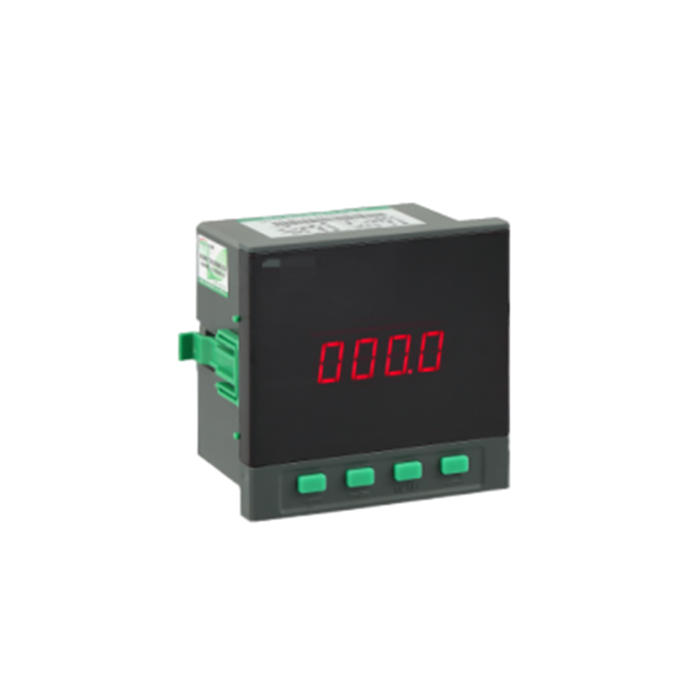

单相多功能仪表

产品特点

采用高性能32位处理芯片，搭配单独计量芯片，测量精度高，运行速度快。

一体式LED数码屏。

可以选择多种选配功能，满足不同场所使用。

额定电流：AC5A AC1A

额定电压：AC220V

功能选型表

型号功能	DRX-811D	DRX-811D	DRX-811D	DRX-811D
电流	●	●	●	●
电压	●	●	●	●
有功功率	●	●	●	●
无功功率	●	●	●	●
视在功率	●	●	●	●
功率因数	●	●	●	●
功率因数	●	●	●	●
有功电能	●	●	●	●
无功电能	●	●	●	●
视在电能	●	●	●	●
显示方式	一体式LED数码管
通讯	RS485通讯/MODBUS-RTU协议
电能脉冲输出	○2路（选配）
面板尺寸	72*72	80*80	96*96	120*120
开孔尺寸	67*67	76*76	91*91	111*111
工作电源	标配AC/DC85V-264V

注：●标配 ○选配

技术参数

项目			参数
输入信号	配线方式		三相四线，三相三线
	电压	额定值	AC 100V 400V
		过负载	持续：1.2倍，瞬间：2倍/30S
		功耗	<0.5VA（每相）
		阻抗	>500KΩ
	电流	额定值	AC 1A 5A
		过负载	持续：1.2倍，瞬间：2倍/1S
		阻抗	>2mΩ
	频率		45-65HZ
输出信号	通讯	输出模式	Rs485
		通讯协议	MODBUS-RTU
		波特率	4800， 9600
	开关量输出	通道数量	4通道
		输出方式	继电器常开触点输出
		触点容量	AC 240V/1A
	开关量输入		4路无源干接点输入方式
	显示方式		LCD/LED显示
测量精度	电压、电流		±（0.5%FS+1个字）
	有功功率、无功功率		±（0.5%FS+1个字）
	频率		±0.01Hz
	功率因数		±0.01PF
	有功电能		±0.5%（供参考之用，非计量）
	无功电能		±1.0%（供参考之用，非计量）
电源	范围		AC/DC 85-264V
	功耗		<5VA
安全	耐压	输入和电源	>2KV50Hz/1min
		输入和输出	>1KV50Hz/1min
		输出和电源	>2KV50Hz/1min
	绝缘电阻		输入和输出.电源.机壳之间>20mΩ
环境	温度		使用温度：-10~50度储藏温度:-25~75度
	湿度		≤85%RH不结露无腐蚀性气体场所
	海拔		≤3000m
