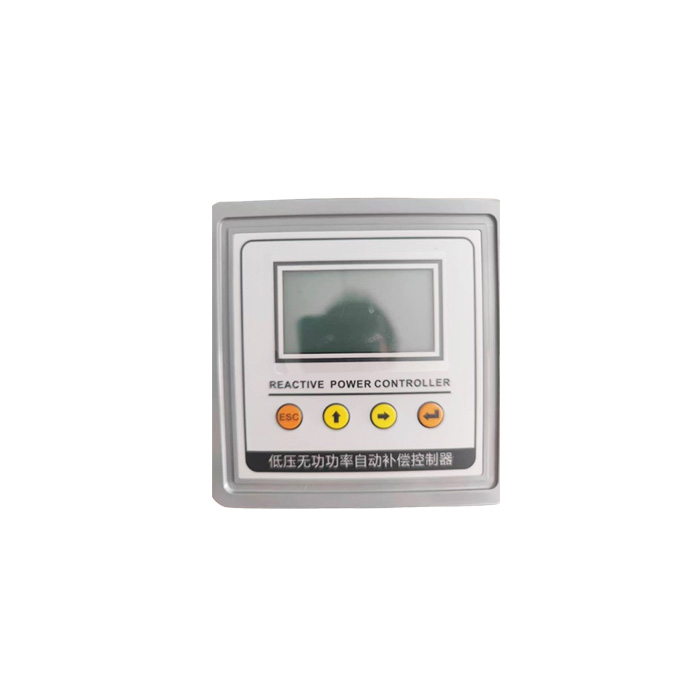

无功补偿控制器

1.产品概述：

控制器采用高性能MCU为主要，配以高精度的电量芯片，是以无功功率为取样物理量的补偿器。该控制器能可靠地运行在大谐波、非正弦电流、强干扰等任何恶劣电网环境下。先进独特的自适应功能保证了电力    电容器的使用安全，真正实现了电容补偿柜的自动稳定投切，有效改善电网的功率因素，是低压配电系统补偿 无功功率的理想控制器。

2.技术参数

3.产品特点

1、采集并动态显示电网的各个参数值，参数设置简单，设置的参数断电不丢失。

2、自动检测低压智能电容器的数量、类型、温度、容量等信息，并按电网无功参数控制低压智能电容器投切。

3、具有过压、欠压、过流、过温、谐波保护，电容器故障报警，当电网参数超过各设定限制时，控制器快速切除已投入 的电容器    ，并闭锁输出，保护电容器安全运行，延长其使用寿命。

4、采用电压、电流、功率因数及无功等综合计算，电压回差参与控制判断，使补偿更精确，防止投切振荡。

5、在动作延时时间内多点采样.上述值，根据各点的值来进行无功趋势潮流判断，避免了常规控制器的动作点单点采样所    造成的判断失常，在功率因数变动大的场合，可以准确判断所需补偿的无功功率及补偿方向(投入或切除)。

6、具有手动/自动切换功能。置手动时，能手动操作电容器的投入或切除;置自动时，根据电压、负荷、功率因数和 无功缺额综合因素控制电容器的投入或切除。

7、电压、电流相序检测功能，当相序错误或缺相时，提示出错。

8、输出为编码循环方式，容量相同的智能电容器循环投切以延长电容使用寿命，容量不同的则按要求编码，进行动态适    配补偿提高补偿精度，用较少的动作次数获得较好的补偿效果。

4.使用环境

5.型号说明

示例：DRX-JKGC-12,表示共补无功补偿控制器，控制回路为12路
