DRX-CK系列串联电抗器

1.产品简介

DRX-CK系列串联电抗器采用精选硅钢片，按照1.6倍过载能力设计，绕组材质铜铝可选。铁芯经过严格技术处理， 降低了运行中的噪音 ，电容器在补偿容性无功功率的时候，往往会受到谐波电流，合闸涌流及操作过电压的影响，造成电容 器损坏和功率因素降低，为此需要在电容器前段加装串联电抗器，用以抑制和吸收谐波，保护电容器，避免谐波电压电流及冲击电压电流的影响，改善电能质量，提高系统功率因素，延长电容器寿命，保证电网安全运行。

2.产品设计特点

·该产品分为三相、单相两种，为铁芯干式;

·铁芯采用质优冷轧硅钢片，经高速冲床冲剪，具有毛刺小，规则均匀、叠片整齐优美，确保电抗器

运行低温低噪声的性能;

·线圈采用质优绝缘导线，经机器绕制，具有平整度好，外形美观的优点;

·电抗器装配过程中间，所有夹件经过防腐处理，关键夹件采用无磁材料，并经预烘——真空浸

漆——热烘固化这程，使电抗器线圈及铁芯牢固成为一体，减少了运行时温升及噪声，有

效提高了电抗器品质因素及减少谐波的效果;

·电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便、节约用户柜体成本投资。

3.产品性能指标

·可用于电容电压为：0. 4KV / 0. 45KV / 0. 48KV / 0. 525KV / 0. 66KV / 0. 69KV;

·额定电抗率：6% / 7% / 12% / 13% / 14%;

·绝缘等级：B级、F级、H级、噪音≤65dB, 过载能力≤1. 35倍以内连续工作。

4.产品环境要求

·海拔高度不超过2000米;

·运行环境温度-25摄氏度～+45摄氏度，相对湿度不超过90%;

·周围无有害气体无易燃易爆物品;

·周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

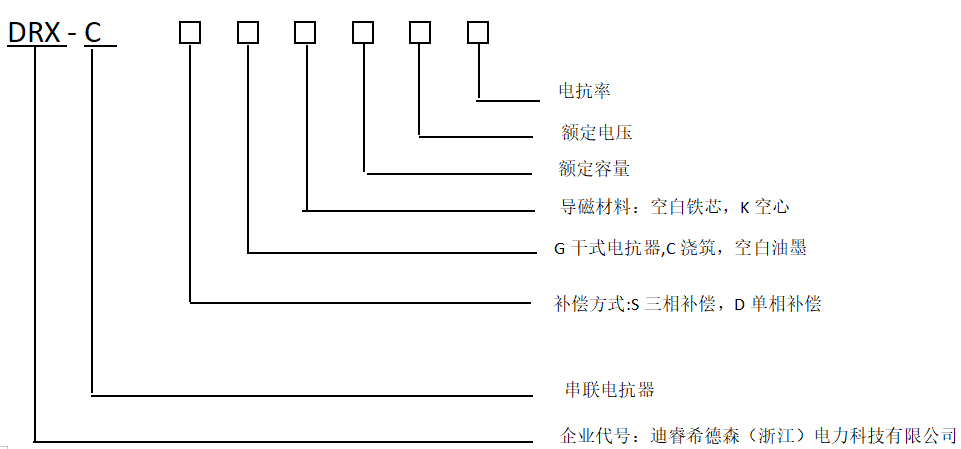

示例：DRX-CKSG-40-0.48-7%,表示三相干式串联电抗器，额定电压为480V,电抗率为7%，适配补偿容量为40Kvar的电容器
