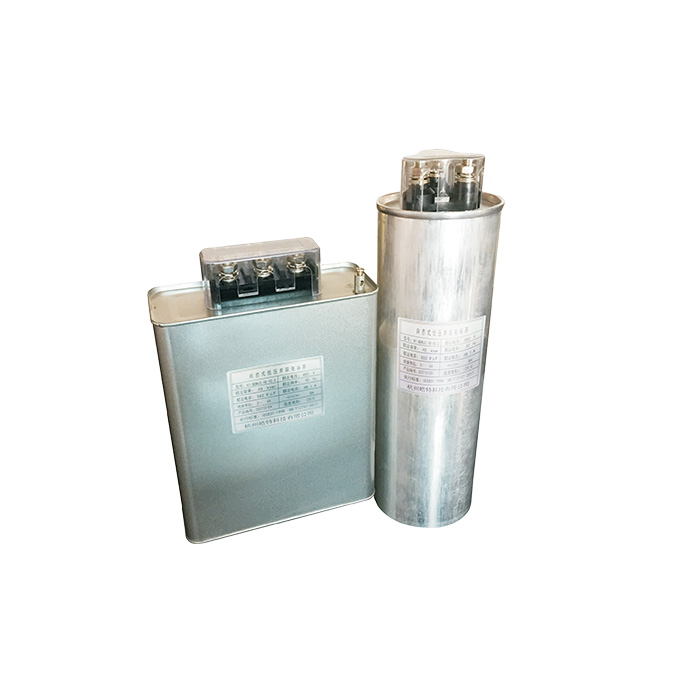

DRX-B系列低压滤波电容器

1、产品简介

DRX-B系列低压滤波电容器适用于标称电压1000V及以下工频交流    电力系统中，作提高功率因数，减少无功损耗，改善电压质量之用。电容器作为电子电路中的主要元件，通过电极、介质和外壳的协同作用实现储能与滤波功能。其电极材料涵盖高容量的铝箔、高稳定性的钽以及具备自愈特性的金属化薄膜;介质层则根据场景选用氧化铝(电解电容)、高频低损耗的聚丙烯薄膜或小体积的陶瓷材料。外壳多采用密封铝壳、轻便塑料或耐压陶瓷，而封装填充物如环氧树脂(防潮绝缘)、硅胶(耐高温抗震)或阻燃树脂(安全防护)进一步强化了环境适应性。结合国内外先进的生产技术、工艺和设备，严格按照GB/T12747.1-2004标准组织生产，采用非可燃性油浸式和干式结构，安全性能高。通过材料与工艺的优化，电容器在电源滤波、高频信号处理及汽车电子等场景中兼顾效率、耐用性与安全性，广泛应用于消费电子、工业设备及新能源领域。

2、产品设计特点

·出线端座或防爆器全部采用DCB材料，机械强度和电气强度极高，防爆效果佳;

·浸渍剂无害;

·内置过压力装置和放电电阻;

·电容器元件采用质优高温金属化聚丙烯薄膜;

·元件大直径芯棒卷统、提高了抗电压能力;

·电容器元件经过200In、1000次充放电抽检;

·产品在-1次方高空状态下浸渍，运行时无局部放电现象，延长了电容器使用寿命。

3、产品环境要求

海拔高度：≤2000B;

·环境温度类别：电容器应该在良好通风条件下工作;

·环境湿度：≤85%;

·电容器从电源切除后一定要保证电容器电压降至10%的额定电压后方可再次投入运行，通常这个时

间为180秒，所以要选用带有延时投入功能的控制器。

4、产品性能指标

·额定电压等级(Un kV) : 0.23、0.25、0.28、0.3、0.4、0.45、0.48、0.525、0.69;

·额定容量(Kvar) : 5~50;

·电容量偏差(Uf%) : -5~+5;

·损耗角正切(tanδ) : ≤0.1% (Un 50Hz 20℃) ;

·极间耐压：2.15Un 2s;

·极壳耐压：2Un+2Kv (低压3KV 按3Kv) 10s;

·较高允许电压：1.1Un时，每24h不超过8h;

1.15Un时，每24h不超过0.5h;

1.2Un时，不超过300s;

1.3Un时，不超过60s;

·最大允许电流：电容器可以在1.3In下长期运行;考虑到过电压、电容正偏差或谐波的影响，过度电

流不超过1.45In;

·放电器件：电容器在切断电源180s后，电压降至50V以下。

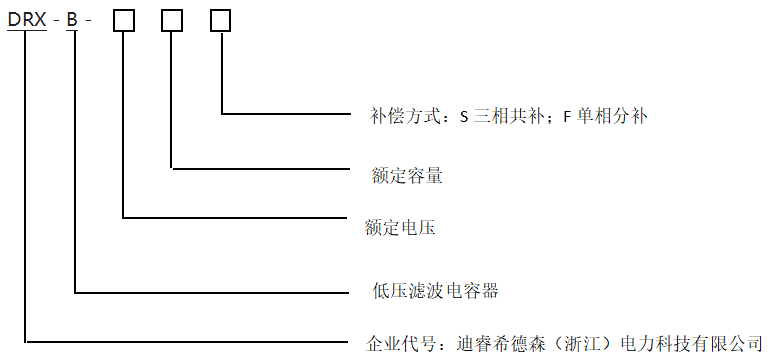

5、型号说明

示例：DRX-B-0.48-30-S 表示三项共补低压滤波电容，额定电压为480V,补偿容量为30Kvar

6、产品选型
