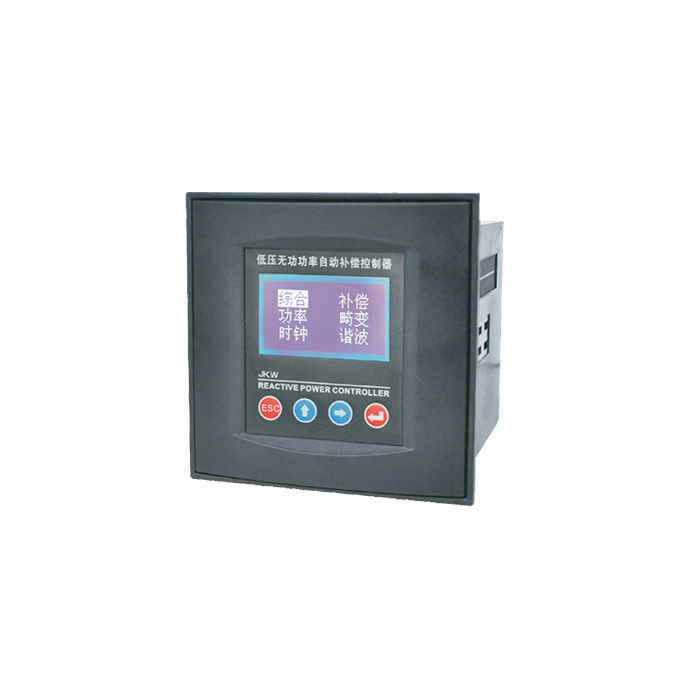

智能控制器

产品概述

1. 控制器采用高性能MCU为主要，配以高精度的电量芯片，是以无功功率为取样物理量的补偿器。该控制器能可靠地运行在大谐波、非正弦电流、强干扰等任何恶劣电网环境下。先进独特的自适应功能保证了电力电容器的使用安全，真正实现了电容补偿柜的自动稳定投切，有效改善电网的功率因素，是低压配电系统补偿无功功率的理想控制器。

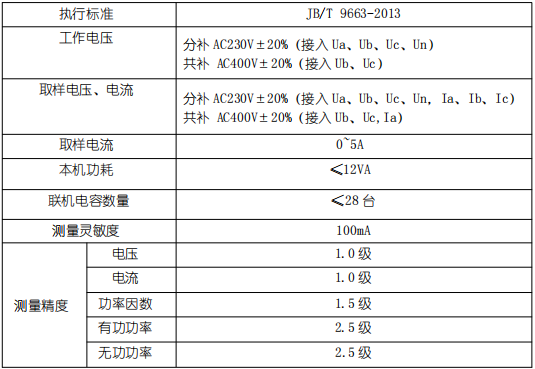

2. 主要技术参数

1. 使用环境

1. 产品特点

2. 采集并动态显示电网的各个参数值，参数设置简单，设置的参数断电不丢失。

3. 自动检测低压智能电容器的数量、类型、温度、容量等信息，并按电网无功参数控制低压智能电容器投切。

4. 具有过压、欠压、过流、过温、谐波保护，电容器故障报警，当电网参数超过各设定限制时，控制器快速切除已投入 的电容器 ，并闭锁输出，保护电容器安全运行，延长其使用寿命。

5. 采用电压、电流、功率因数及无功等综合计算，电压回差参与控制判断，使补偿更精确，防止投切振荡。

6. 在动作延时时间内多点采样.上述值，根据各点的值来进行无功趋势潮流判断，避免了常规控制器的动作点单点采样所 造成的判断失常，在功率因数变动大的场合，可以准确判断所需补偿的无功功率及补偿方向(投入或切除)。

7. 具有手动/自动切换功能。置手动时，能手动操作电容器的投入或切除;置自动时，根据电压、负荷、功率因数和 无功缺额综合因素控制电容器的投入或切除。

8. 电压、电流相序检测功能，当相序错误或缺相时，提示出错。

9. 输出为编码循环方式，容量相同的智能电容器循环投切以延长电容使用寿命，容量不同的则按要求编码，进行动态适 配补偿提高补偿精度，用较少的动作次数获得较好的补偿效果。
