智能电力电容模块

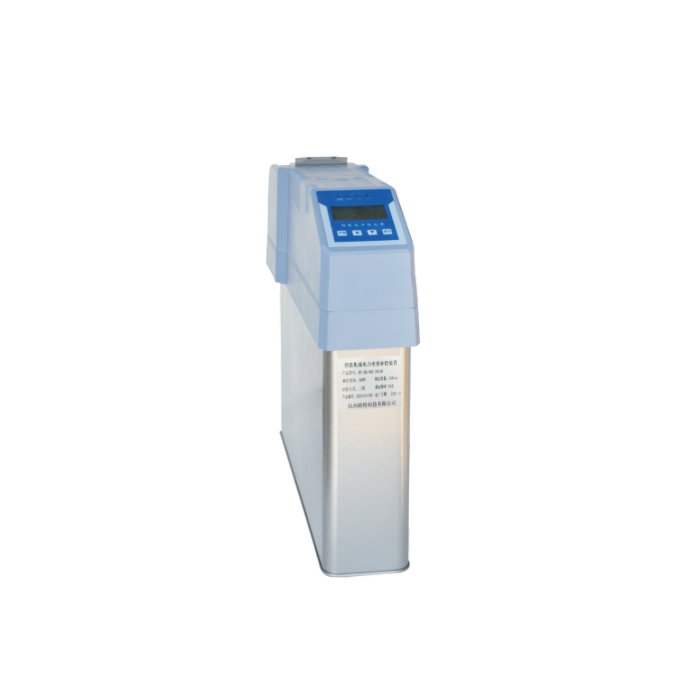

DRX-900系列低压电力电容模块是针对0.4kV低压配电系统，实现高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿产品，该系列产品主要使用于谐波污染不严重的场合该产品主要由智能测控单元，晶闸管复合开关电路，高分断能力微型断路器，两只△型共补自愈式电力电容器或一只Y型分补自愈式电力电容器以及通讯模块经过合理的结构设计集成于一体，以取代传统的电力电容器无功补偿方式。

产品特点

1.过零投切:

实现电压过零投入,电流过零切除、投切涌流小、微功耗、无拉弧、无谐波注入,提高了设备的耐电压,电流冲击,减少了常规电容器柜内80%的能耗。

2.温度保护

电容器内置温度传感器。能够在电容器过电压、过谐波，漏电流过大和环境温度过高等导致电容器发热的情况下，实现过温度保护，即超过设定温度以后自动切除智能电容器，退出运行，达到保护设备的目的。

3.缺相保护

当电网中A、B、C三相缺相时，未投入的对应的智能电容器组不再投入，已投入的对应的智能电容器退出运行，达到保护设备的目的。

4.过压、欠压保护

当电网电压高于设定值时，对应的智能电容器自动退出运行，避免电容器长时间过压运行造成的危险，达到保护设备的目的。当电网电压低于设定值时，对应的智能电容器组自动退出运行，达到保护设备的目的。

5.电压、电流谐波保护

当电网谐波达到设定值时，未投入的智能电容器组不再投入，已投入的智能电容器组退出运行，防止谐波过大造成设备损坏。

6.绿色环保

电容器本体采用国际品牌特制干式自愈式电容器，无泄漏、整体阻燃防爆、绿色环保,年衰减率小。

7.高可靠性

采用分散控制模式，彻底解决传统模式无触点继电器、接触器、机电复合开关经常损坏的难题。

8.智能网络控制

具有RS485网络通信联机功能，多台并联运行时，可以自动检测和跟踪系统无功的变化，自动投切电容器组。容量相同的电容器按循环投切原则，容量不同的电容器按适补的原则投切。电容器先投先退、先退先投；电容器运行温度低的先投，运行温度高的先退；补偿工况恒定时，电容器每三十分钟循环投切，避只电容器长时间投运。

9.积木结构

产品标准化、模块化，取代了传统的空气开关、交流接触器、可控硅、热继电器、电容器，将其功能合为一个整体，发热量小，组拼安装的时候采用积木堆积方式，电容器损坏时只需单体简单快速更换。

10.接线简单

多台电容器组拼安装，生产工时比传统模式减少60％以上，同时减少80％连接线，减少 80％的节点，柜内简洁，在使用现场快速组装，不仅降低了生产，还提高了成套厂的生产效率。

11.扩容方便

产品体积小，接线简单，随着用电用户电力负荷的增加，可以随时增加电容器的数量，改变了常规模式因接线复杂，一成不变的局限性，适应企业发展的需要，可以分期投资。

12.维护方便

液晶屏中文显示保护动作类型，有缺相、过流、过温、谐波等；智能式电容器具备自诊断功能，可以在液晶屏上反映电子开关、电容器、智能模块、网络通讯等故障，有利于现场故障查找，电容器损坏时只需单体简单快速更换，实现免维护。

13.效果明显

保障系统电压稳定合格；提高功率因数，对投入电容器进行预测，若投入电容器过补，则不投入，避免无功超额而罚款；控制可靠性 100％，提高配变有功出力，减少增容投资，降损节能。

主要技术参数

1.环境条件

海拔高度：≤ 2000米

环境温度：－25℃~55℃。

2.电源条件

额定电压：AC220V 或AC380V；

允许偏差：±20%；

电压波形：正弦波，总畸变率不大于5%；

工频频率：48. 5~51. 5Hz。

3.无功补偿参数

电容器投切时隔：＞10s；

无功容量：单台≤ (25+25) kvar (共补)；

单台≤30kvar (分补)；

响应时间：＜1S。

4.可靠性参数

控制准确率：100%；

电容器容量运行时间衰减率：≤1%/年；

电容器容量投切衰减率：≤0. 1%/万次；

年故障率：0. 1%。

5、执行标准

GB/T 15576-2008《低压成套无功功率补偿装置》。

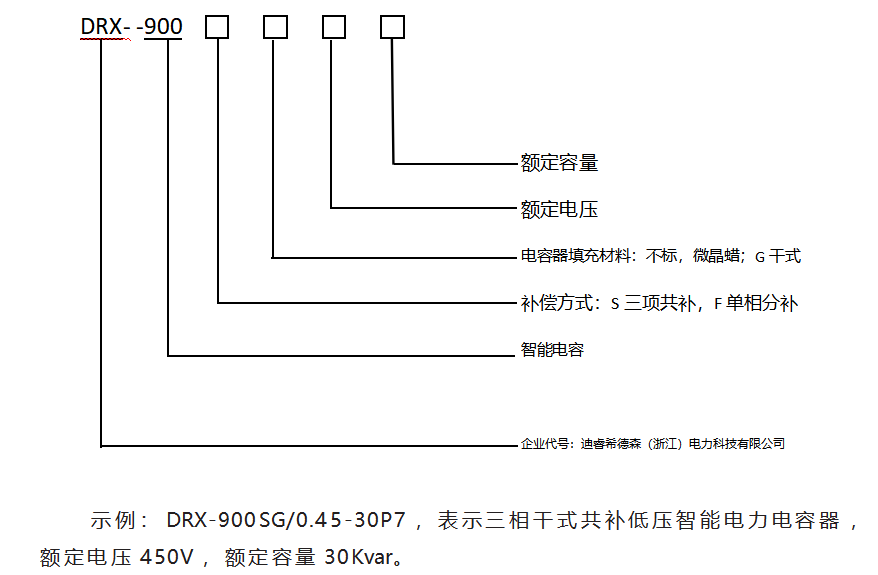

型号说明
