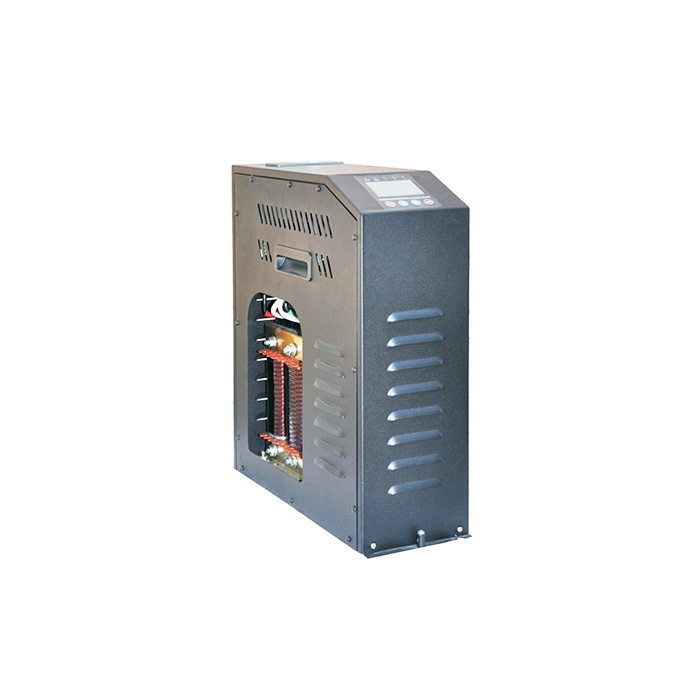

DRX抗谐型智能电容器

产品概述

DRX抗谐型智能电容器是由智能测控单元、智能型过零投切继电器、智能保护单元、低压自愈式电力电容器、干式串联电抗器组成一个单独完整的智能补偿单元。替代由智能无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、热继电器、指示灯、低压电力电容器、干式串联电抗器多种分散器件组装而成的自动无功补偿装置。

产品集电子技术、传感技术、网络技术及电器制造等先进技术，将传统无功补偿产品集成化、网络化、智能化。改变了现有低压无功自动补偿设备的结构模式，提高了设备的可靠性及使用寿命，具有结构简洁、生产简易、成本降低、性能提高、维护简便的多面优点。

产品主要应用于谐波十分严重场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无放大作用。其中串接 7%电抗器的产品使用于主要谐波为    5次的电气环境，串接 14%电抗器的产品使用于主要谐波为 3 次的电气环境。

产品特点

1.过零投切:

2.实现电压过零投入,电流过零切除、投切涌流小、微功耗、无拉弧、无谐波注入,提高了设备的耐电压,电流冲击,减少了常规电容器柜内80%的能耗。

3.温度保护

4.电容器内置温度传感器。能够在电容器过电压、过谐波，漏电流过大和环境温度过高等导致电容器发热的情况下，实现过温度保护，即超过设定温度以后自动切除智能电容器，退出运行，达到保护设备的目的。

5.缺相保护

6.当电网中A、B、C三相缺相时，未投入的对应的智能电容器组不再投入，已投入的对应的智能电容器退出运行，达到保护设备的目的。

7.过压、欠压保护

8.当电网电压高于设定值时，对应的智能电容器自动退出运行，避免电容器长时间过压运行造成的危险，达到保护设备的目的。当电网电压低于设定值时，对应的智能电容器组自动退出运行，达到保护设备的目的。

9.电压、电流谐波保护

10.当电网谐波达到设定值时，未投入的智能电容器组不再投入，已投入的智能电容器组退出运行，防止谐波过大造成设备损坏。

11.绿色环保

12.电容器本体采用国际品牌特制干式自愈式电容器，无泄漏、整体阻燃防爆、绿色环保,年衰减率小。

13.高可靠性

14.采用分散控制模式，彻底解决传统模式无触点继电器、接触器、机电复合开关经常损坏的难题。

15.智能网络控制

16.具有RS485网络通信联机功能，多台并联运行时，可以自动检测和跟踪系统无功的变化，自动投切电容器组。容量相同的电容器按循环投切原则，容量不同的电容器按适补的原则投切。电容器先投先退、先退先投;电容器运行温度低的先投，运行温度高的先退;补偿工况恒定时，电容器每三十分钟循环投切，避只电容器长时间投运。

17.积木结构

18.产品标准化、模块化，取代了传统的空气开关、交流接触器、可控硅、热继电器、电容器，将其功能合为一个整体，发热量小，组拼安装的时候采用积木堆积方式，电容器损坏时只需单体简单快速更换。

19.接线简单

20.多台电容器组拼安装，生产工时比传统模式减少60%以上，同时减少80%连接线，减少    80%的节点，柜内简洁，在使用现场快速组装，不仅降低了生产，还提高了成套厂的生产效率。

21.扩容方便

22.产品体积小，接线简单，随着用电用户电力负荷的增加，可以随时增加电容器的数量，改变了常规模式因接线复杂，一成不变的局限性，适应企业发展的需要，可以分期投资。

23.维护方便

24.液晶屏中文显示保护动作类型，有缺相、过流、过温、谐波等;智能式电容器具备自诊断功能，可以在液晶屏上反映电子开关、电容器、智能模块、网络通讯等故障，有利于现场故障查找，电容器损坏时只需单体简单快速更换，实现免维护。

25.效果明显

26.保障系统电压稳定合格;提高功率因数，对投入电容器进行预测，若投入电容器过补，则不投入，避免无功超额而罚款;控制可靠性    100%，提高配变有功出力，减少增容投资，降损节能。

主要技术参数

1.环境条件

海拔高度：≤2000米

环境温度：-25～55℃

相对湿度：40℃，20～90%

大气压力：79.5～106.0Kpa

周围坏境无导电尘埃及腐蚀性气体，无易燃易爆的介质。

2. 电源条件

额定电压：AC380V

允许偏差：±20%

电压波形：正弦波，总畸变率不大于5%

工频频率：48.5～51.5Hz

功率消耗：<0.5W(切除电容器时)，<1W(投入电容器时)。

3.安全要求

满足DL/T842-2003《低压并联电容器装置使用技术条件》及GB/T15576-2008《低压成套无功功率补偿装置》的相关要求。

4. 测量误差

5.保护误差

电压：≤0.5%

电流：≤1.0%

温度：±1℃

6.无功补偿参数

电容器投切时隔：>10s

无功容量：单台≤(20+20)kvar(共补)/30kvar(分补)

7. 可靠性参数

控制准确率:100%

电容器容量运行时间衰减率：≤1%/年

电容器容量投切衰减率：≤0.1%/万次

年故障率:0.1%

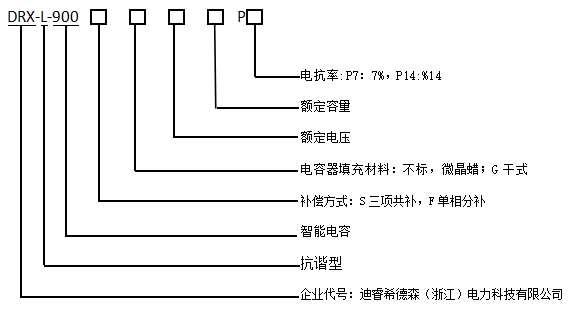

型号定义

示例：%RX-L-900SG/0.48-30P7 ，表示三相干式共补抗谐型低压智能电力电容器 ，额定电压480V ，额定容量30Kvar， 电抗率7%。

产品选型

注：

1、以上产品电抗率标准配置为P7、 P14 ，其他电抗率可根据客户需求选配。

2、表中只是列出了常用产品型号规格其他型号可详询

3、电抗率P14共补型产品额定电压为525V，分补型产品额定电压为300V。
