T1级DRX600A系列电涌保护器
产品概述
DRX600A系列电涌保护器(以下简称SPD)适用于交流50/60Hz、420V以下的TT、TN等供电系统，对雷击或其它瞬时过电压进行保护，应用于雷击风险较高地区的电源系统一级(B级)防雷保护。安装在LPZ0B区与LPZ1区交界处,各项技术指标均满足现行的GB50057和GB18802.1中规定的要求。
应用领域
电力系统(配电柜、变压器、光伏/风电系统);
通信基站、数据中心;
工业自动化、智能建筑、交通设施。
型号及含义
产品特点
DRX600A产品为一端口式户内安装，电压开关形SPD。
产品是依据GB50057和GB18802.1等现行国家标准设计，具有冲击电流大(limp:50kA),残压低(Up<2.5KV等优点。
其主要器件由多级高能放电管间隙叠合构成。
产品通过精心设计，将多级放电管组合在一起形成全密封的结构，在浪涌电流通过时，不会产生电弧外泄，安装时不需要专门预留外泄电弧空间，质量稳定可靠。
安装方式
产品安装在L P Z0A或P L Z 0 B与P LZ 1区交界处，或在电源引入的总配电箱(柜)处采用3 5 m m标准导轨安装。连接导轨采用6-35mm²多股铜制软线。
接地线应采用16mm²以上的双色导线，长度不大于500mm。
为了防止电涌保护器失效后影响电网运行安全，联接于L线的保护器应串联一个配套的SCB后备保护器。
浪涌保护器选型表
产品型号 | DRX600A-12.5 | DRX600A-15 | DRX600A-25 | DRX600A-50 |
端口 | 一端口 | 一端口 | 一端口 | 一端口 |
试验类别 | I类试验 | I类试验 | I类试验 | I类试验 |
额定电压 | 220VAC50 ~60Hz | 220VAC50 ~60Hz | 220VAC50 ~60Hz | 220VAC50 ~60Hz |
较大持续运行电压Uc | 385VAC50 ~60Hz | 385VAC50 ~60Hz | 385VAC50 ~60Hz | 385VAC50 ~60Hz |
标称放电电流In(8/20μs) | 100KA | 100kA | 150kA | 200kA |
较大放电电流limp( 10/350us) | 12.5kA | 15kA | 25kA | 50kA |
保护水平Up(1.2/50μs) | 2.1KV | 2.1KV | 2.5KV | 2.5KV |
响应时间 | ≤100ns | |||
温度范围 | -40℃~80℃ | |||
保护等级 | IP20 | |||
遥信 | 开关型无遥信功能/限压行可带选配遥信功能 | |||
安装 | 安装在35mm导轨上 | |||
认证 | CQC、CE、 型式试验 | |||

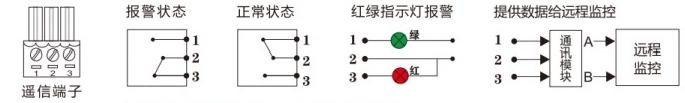

遥信端子使用接线图
1.端子1和2为常闭触点，2和3为常开触点
2.如需要提供数据给远程监控，需要另配RS485 通讯模块
安装示意图

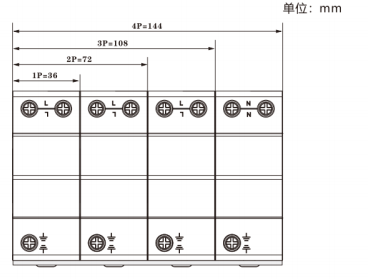

外形尺寸及电路图
