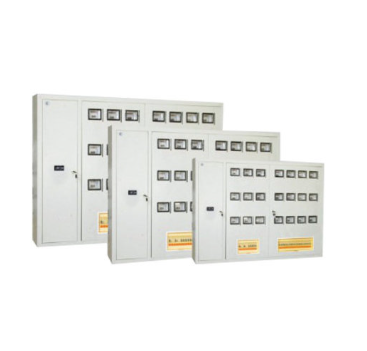

产品图片
ZP1系列电表箱
产品描述
产品概述
ZP1电表箱是适用于住宅、办公楼、商城、工厂的电气计量装置，该系列有明装和暗装箱提供用户选择。箱体材料采用不锈钢，镀锌板，塑料等。本产品为一箱多表结构设计，安全可靠、每个电表设有透视窗和出线开关，集中抄表、控制，便于后期维护，外形美观。也可根据用户的配电要求设计。
环境使用条件
1、环境温度-40°c~+80°c，并且24小时内平均温度不超过35°c。
2、空气清洁，相对温度在40°c时不超过80%，温度较低时允许有较高的相对温度。
产品主要技术参数
1、主母线额定电流In：225A~10A。
2、主母线额定短时耐受电流lcw：30KA。
3、绝缘电阻：不小于20MΩ。
4、额定绝缘电压Ui：800V。
5、频率：50Hz或60Hz。
6、安全防护等级IP：43。
产品适用范围
ZP1系列电表箱包括单相表箱和三相表箱两大部分，适用于交流50Hz，额定工作电压至220V、380V、690，额定工作电流为10A~225A的供电系统中，供单相和动力电能的计量与控制管理。
产品结构
主要结构部件有透明罩、上盖、安装轨、导电排、接地线和电器开关元件等。内装电器开关全部采用宽度为9mm模数的电器，安装于顶帽形轨道上，可根据需要任意组合，拆装迅速方便，开关元件手柄外露，带电及其他部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠。箱体上下均置进出线孔，便于接线。安装方式为墙面安装、嵌入安装。
产品描述
产品概述
ZP1电表箱是适用于住宅、办公楼、商城、工厂的电气计量装置，该系列有明装和暗装箱提供用户选择。箱体材料采用不锈钢，镀锌板，塑料等。本产品为一箱多表结构设计，安全可靠、每个电表设有透视窗和出线开关，集中抄表、控制，便于后期维护，外形美观。也可根据用户的配电要求设计。
环境使用条件
1、环境温度-40°c~+80°c，并且24小时内平均温度不超过35°c。
2、空气清洁，相对温度在40°c时不超过80%，温度较低时允许有较高的相对温度。
产品主要技术参数
1、主母线额定电流In：225A~10A。
2、主母线额定短时耐受电流lcw：30KA。
3、绝缘电阻：不小于20MΩ。
4、额定绝缘电压Ui：800V。
5、频率：50Hz或60Hz。
6、安全防护等级IP：43。
产品适用范围
ZP1系列电表箱包括单相表箱和三相表箱两大部分，适用于交流50Hz，额定工作电压至220V、380V、690，额定工作电流为10A~225A的供电系统中，供单相和动力电能的计量与控制管理。
产品结构
主要结构部件有透明罩、上盖、安装轨、导电排、接地线和电器开关元件等。内装电器开关全部采用宽度为9mm模数的电器，安装于顶帽形轨道上，可根据需要任意组合，拆装迅速方便，开关元件手柄外露，带电及其他部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠。箱体上下均置进出线孔，便于接线。安装方式为墙面安装、嵌入安装。
