产品图片

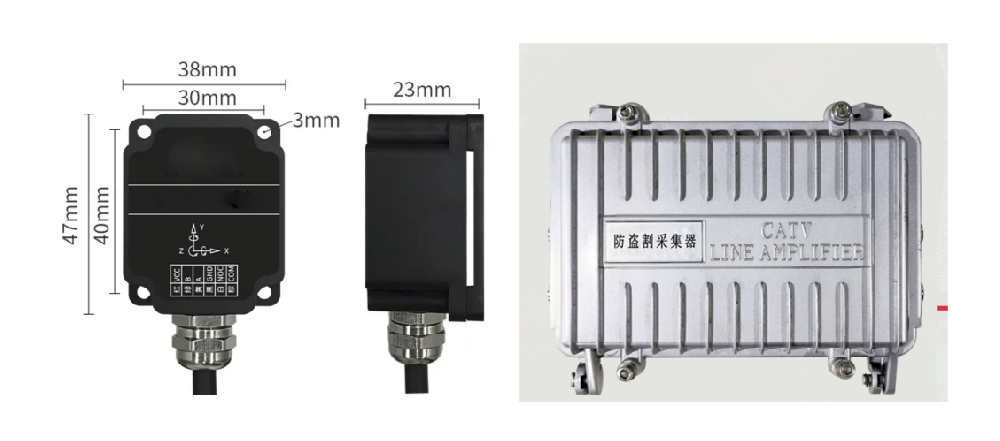

电缆振动防盗割传感器

一、产品概述

由于高压电缆的特殊性和危险性，需要实时监测电力电缆的振动和防盗割状态，避免被非法分子盗取和破坏，保证电力设备和工作人员的安全。一旦电缆被非法搬运或振动幅度超标时，系统会马上发出警报，提醒运维人员及时查看处理突发状况。

二、功能特点

1、短信语音报警，可设置多个手机号码，提示报警位置

2、 安装方便，无需改动现有线路，无需另外敷设通讯电缆（电线）；

3、 防水防爆，铸铝合金，坚固耐用，使用寿命长；

4、监控电缆路数不受限制，一个箱变柜可用一个电缆防盗采集器，每路输出电缆安装一个防盗割传感器。

三、技术指标

1、供电电源：AC/DC 100-240V

2、通讯接口：RS485

3、通讯规约：Modbus RTU

4、通讯速率：9600bps 可定制

5、加速度量程：±0.3g

6、带宽范围：X轴和Y轴的带宽范围为0.5Hz-1600Hz,Z轴的带宽范围为0.5Hz-550Hz

7、振动监测有效值：加速度、速度、位移、频率；

8、防盗割监测有效值：角度；

9、振动监测路数：8路；

10、防盗割监测路数：4路；

11、每路监测可单独设置报警阈值.

故障定位采集器+传感器

一、产品概述

电力电缆一旦出现故障情况，将直接影响用户用电，造成经济损失和不良社会影响，甚至有可能危及生命安全。传统方式查找电缆故障受电缆敷设路径等因素影响较大，平均故障查找时间大于 48 小时， 如此期间若备用线路出现故障，后果将及其恶劣。我公司针对电缆故障故障巡检困难的问题，研制的高压电缆故障定位装置能实时有效的在线监测电缆运行状态和故障精确定位。极大的提高了输电运维人员的工作效率，便捷了他们对运行电缆的日常维护和管理。

二、系统功能

1） 采用速响应宽频行波电流传感器：其频率响应范围达到 10k~2MHz，频响快，不失真，且响应速度小于 2ns；

2） 基于小波理论的行波到达分析技术：根据行波传播特性行波到达时刻是唯一不会受到传感器传变特性及传输畸变影响的行波标准量，运用小波分析技术提取行波到达时刻；

3）实时监测电缆运行电流，超过阈值立刻报警；

4）利用故障时的工频与行波信号实现在线实时定位，安全可靠、方便快捷， 无需拉开关、试送、注入高压脉冲等额外操作，大大降低故障排查带来的二次安全风险，缩短电缆故障排查时间；

5）间歇性故障、永久性故障、高阻接地、金属性接地等各种故障类型均可利用本装置实现定位。

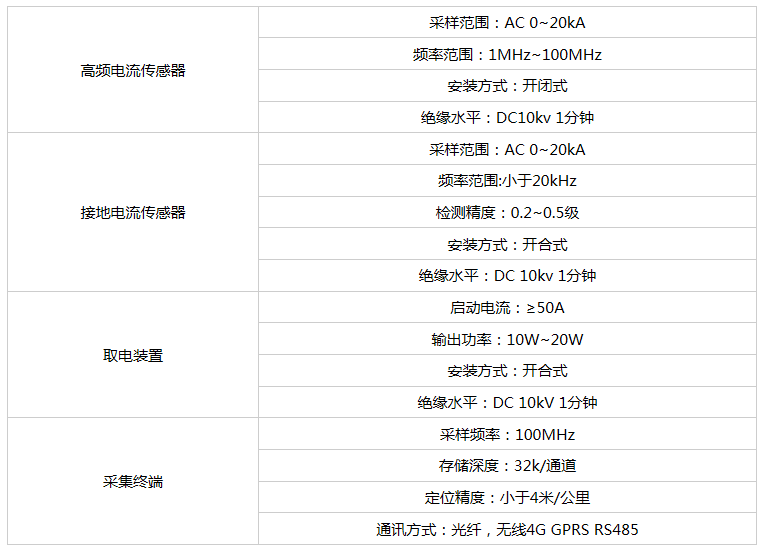

三、技术指标
