可控硅投切开关 - 电容器投切开关
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
新乡市获新源电气有限公司是一家从事智能电网系列产品研发、生产型公司。专注于配网自动化终端、高低压成套设备、无功补偿及电能质量治理产品的研发、生产和销售。
公司生产销售：高压动态无功补偿装置（HSVG）、静止无功发生器SVG有源电力滤波器APF、TBB高压无功补偿装置、三相不平衡治理装置、无功补偿控制器、复合开关、可控硅投切开关、智能电容器、抗谐型智能电容器、谐波保护器、抗晃电产品、自愈式并联电容，串联电抗器等电能质量综合治理系列产品。
产品图片
产品详情PRODUCT DETAILS
晶闸管过零投切开关采用可控硅过零投切技术，电压过零投入，电流过零切除的特点对电容器进行快速投切，响应速度≤20ms，特别适用于负荷变化快、
波动频繁要求比较高的场合。
推荐场合:电力，石油、冶金、煤炭、化工、港口、城市和农村电网。
技术参数：
1.控制电压:9-12V小于5mA ;
2.工作电源︰ AC220V±20%功耗≤12W ;
3.额定容量:30/40/50/60/120/180/360KVAR ;
4.电压等级∶220V/4o0V/660V/750V其他电压等级需定制﹔5.海拔高度≤2500m(高海拔需定制)环境温度-20℃~+50℃
采用专用触发控制电路。触发板输出的六路触发脉冲对称度高，抗干扰能力强。保护功能:过温保护、一段过流、一段过流、不平衡保护及过压保护功能除;

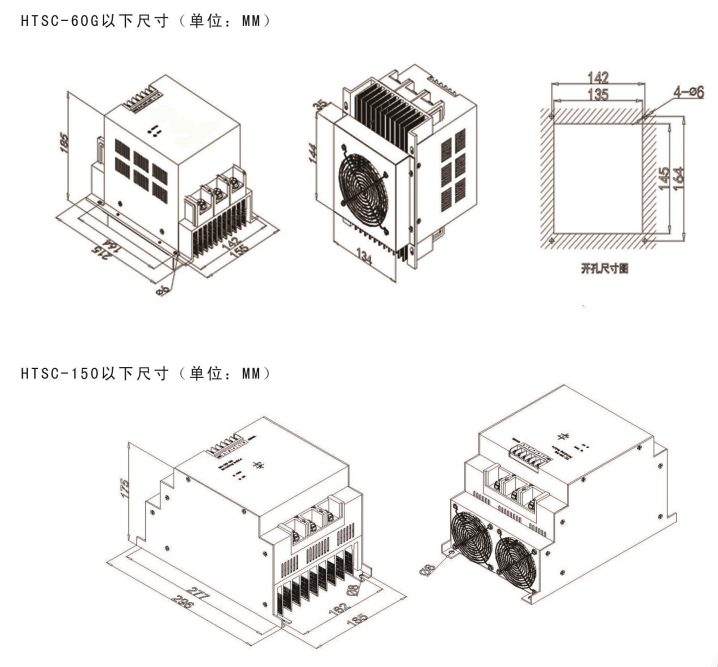

外形及安装尺寸图：

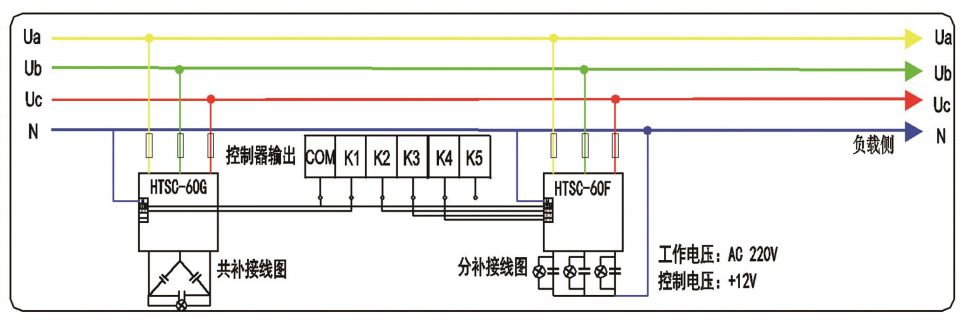

接线图：
