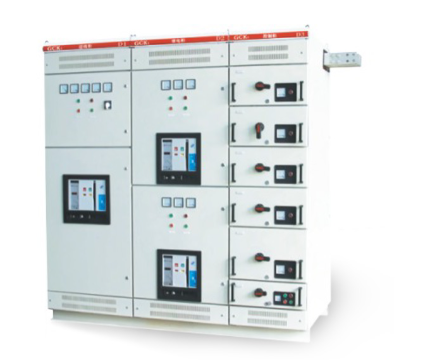

低压抽出式开关柜--GCK、GCL型
产品详情
结构特点:
开关柜的基本框架为组合装配式结构,全部采用螺钉紧固连接而成,加上门、隔板、支架及母线、抽屉和电器元件等组成一台完整的开关柜,主要特点:
框架及零部件外型尺寸以及开孔尺寸按模数E=20mm变化;
由于框架的所有结构部件均以螺钉紧固联接而成,从而避免了焊接变形和应力,提高了精度,通用性强、适用性好,且具有较大的机械强度,完全满足该开关柜的各种性能要求和变化;
在MCC方案中,开关柜内部分成三个区域(室),母线区、电器设备区和电缆区,且三个区域用钢板隔开,保证线路的正常运行,有效的防止故障扩大,当抽展抽出柜时,柜内带电体均不外露,安全可靠;
在PC方案中,断路器手动机构凸出门外,手动操作时,无需开启门板,安全方便;
在固定方案中,既保留了固定方案的简洁、实用、价廉等特点,又具有抽屉柜同样的外观造型,其内部也分母线区、电器设备区和电缆区 三个区域均用钢板或绝缘板隔开,保证安全、可靠,是替代国内固定式老产品的理想设备;
MCC柜的抽屉有四种标准尺寸,它们分别为200、300、 400、60O,结构轻巧、组装方便、尺寸精度高,可随设计及用户要求进行四种标准尺寸的选择,抽屉单元具有良好的互换性,并有工作位置和分离位置、手柄能被挂锁锁住在规定的断开位置;
本开关柜设计为三相四线及三相五线两种供用电形式时,其中性母线N线,及保护接地母线PE线均安装在柜底下侧,出线端用母线联接,使用户十分方便的联接电缆;
为保证接地的可靠连续性,柜内所有的抽屉导轨等通用部件均采用镀锌处理;
在不降低外壳防护等级的情况下开关柜顶部设有自然通风网盖。
柜体采用框架结构,机械强度高;整体符合GB7251.1国家标准,标准化程度高,通用性强;防护等级符合GB4208中的IPSX要求。
