产品详情

GGD低压固定式开关柜

联系人:陈松仔
联系电话:0757-8520****
企业地址广东省-佛山市
详细地址佛山市南海区狮山镇松岗松夏工业园置业路5号(五金厂房车间2)(住所申报)
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
粤特电力集团是一家专业从事供电业务;电气安装服务及电力变压器与高低压成套设备的研发、生产、销售于一体的专精特高新技术企业,总部位于南海区狮山镇松夏工业园,国家级高新技术开发区,公司占地2万平方米,拥有现代化生产车间和设备。公司成立于2009年10月,注册资金1亿零1万,现有员工300多人,工程技术人员和生产员工多数是从事行业工作10年以上的高级工程师和生产能手。 拥有现代生产基地6个,佛山3个,江门2个,梅州1个;其中江门粤特电力工业园(48亩),佛山三水粤特电力工业园(30亩)和粤水电集团联合粤特电力建设的新能源设备智能制造中心(50亩)。 公司建立了完善的质量管理体系,通过了ISO 9001质量管理体系认证。从产品研发设计、工艺控制、生产制造到市场营销和售后服务全面实施ERP系统管理。 公司主营供电业务;电气安装服务;承接电力工程总承包;新能源车充电站建设;光伏项目建设与施工安装;储能技术服务;合同能源管理;房地产类,工业用电类,光伏发电类等高低压配电设备及变压器研发、生产、销售。 公司的主要产品有:S11型、S13型,Sh15型,非晶合金10千伏油浸式变压器系列;F级SCB11和SCB10型环氧树脂浇注;H级绝缘SGB11和SGB10以及SCBh15型 非晶合金10千伏干式变压器系列;美变(组合式变压器)和欧变(预装式变电站);以及高低压成套设备产品。以上产品先后通过了国家高压电气质量监督检验中心检验、电力工业电气设备质量检验测试中心检验、国家中低压输配电设备质量监督中心检验、3C认证及南方电网合格供应商。入选南方电网公司阳光电子商务采购平台,销售网络遍布全国各地,远销非洲、马来西亚和越南等国外潜力市场。产品销量以每年30%~50%的速度递增。

产品图片

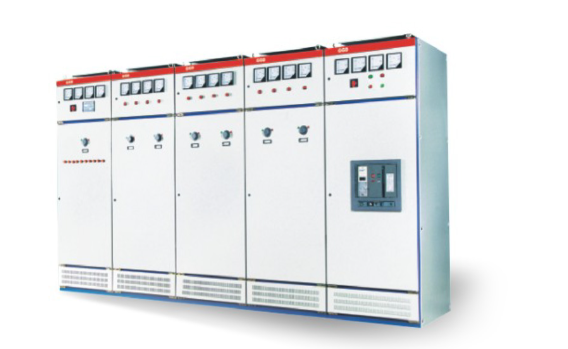

交流低压配电柜--GGD型


产品详情

结构特点:

GGD柜体采用组合柜的形式,框架用标准冷弯型钢局部焊接组装或直接拼装而成,其型材的二侧面有固定模数的安装孔,使得框架组装灵活方便。

GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方、面目一新。

柜体上下两端均有不同数量的散热孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由上下端槽孔补充进拒,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。

柜门用转轴式活动饺链与框架相连,安装、拆卸方便,门的折边处均嵌有一根山型榻塑条,关门时门与框架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

柜体的顶盖在需要时可拆,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。柜体的防护等级为IP3D,用户也可根据使用环境的要求在IP20—IP40之间选择。

馈电用的低压断路器的出线端子上,均引出一段出线铜排,三相呈前后交错状固定于绝缘的安装梁上,这样配置的优势是:

便于电缆安装,由于低压断路器上的接线端子空间有限,无法安装较大直径的电缆,通过引出的出线铜排,可以很方便的进行接线而不受空间限制。
前后交错的出线铜排增大了电气绝缘距离,便于安装及检修。

通过出线铜排安装电缆,可以将电缆所产生的力分解到安装梁上;有效防止断路器由于应力作用或电动力振动而引起的螺栓松劲、发热等安全隐患,甚至是短路故障的产生。


产品详情

结构特点:

GGD柜体采用组合柜的形式,框架用标准冷弯型钢局部焊接组装或直接拼装而成,其型材的二侧面有固定模数的安装孔,使得框架组装灵活方便。

GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方、面目一新。

柜体上下两端均有不同数量的散热孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由上下端槽孔补充进拒,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。

柜门用转轴式活动饺链与框架相连,安装、拆卸方便,门的折边处均嵌有一根山型榻塑条,关门时门与框架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

柜体的顶盖在需要时可拆,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。柜体的防护等级为IP3D,用户也可根据使用环境的要求在IP20—IP40之间选择。

馈电用的低压断路器的出线端子上,均引出一段出线铜排,三相呈前后交错状固定于绝缘的安装梁上,这样配置的优势是:

便于电缆安装,由于低压断路器上的接线端子空间有限,无法安装较大直径的电缆,通过引出的出线铜排,可以很方便的进行接线而不受空间限制。
前后交错的出线铜排增大了电气绝缘距离,便于安装及检修。

通过出线铜排安装电缆,可以将电缆所产生的力分解到安装梁上;有效防止断路器由于应力作用或电动力振动而引起的螺栓松劲、发热等安全隐患,甚至是短路故障的产生。
