产品详情

MDmax® 低压开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
合肥元贞电力科技股份有限公司位于合肥市高新区长安路66号,背倚风景如画的大蜀山森林公园。公司成立于2009年8月,注册资金12600万元,专业研发、生产和销售输变电设备,具备年产能1200万千伏安。为国家级高新技术企业,“元贞”品牌为安徽省著名商标。
公司主导产品有 35kV、10kV级 干式变压器类;35kV、10kV级 油浸式变压器类;
35kV、10kV级 风电、光伏、储能变压器类;35kV、10kV级 电力成套设备类(含美式、欧式变电站、高低压开关柜、环网柜、预制舱等)等近百种规格产品。
自2011年起开展电力系统运维、检修服务,现已成为安徽省较大规模的输配电设备生产制造商和电力服务承包商。
现有员工350余人,其中具有中级以上职称专业技术员147人,连续15年为国家电网优质供应商,连续10年国家电网公司集中招标活动资质业绩信息现场核实证明函获证单位。
公司按照 ISO9001 、ISO14001 、OHSAS18001标准建立了质量、环境和职业健康安全管理体系,并已连续 20 年获得中国质量认证心颁发的证书。
产品图片

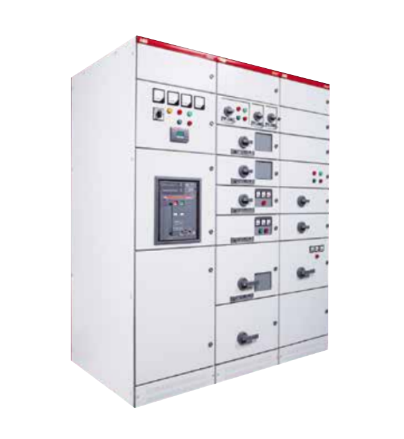

MDmax® 低压开关柜

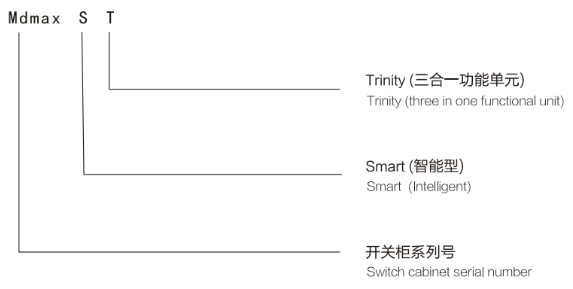

MDmax® 低压开关柜分为MDmax ST和MDmax FC两大系列,是经过完全型式试验(简称TTA)的组合式多功能低压开关柜,符合GB7251.12-2013,IEC61439-1标准。电气及机械设计采用模块化原理,通过选用标准元件和标准组件,实现组柜方案的紧凑性、多样性和灵活性。
Mdmax@ 低压开关柜是适用于户内安装的电气设备
环境温度
短时最高温度+ 40 ℃
24 小时最高平均温度 + 35 ℃
最低温度 -5 ℃
设备在高于上述环境温度中使用时应降容运行。
环境条件
正常工作时气候环境按 GB7251.12-2013,IEC61439-1 标准的相关规定,周围环境相对湿度: 40 ℃时为 50%
开关柜户内安装地点的条件应符合相应标准的要求。在会产生凝露的场合,开关柜里面会采用通风或加热等措施来防止凝露。如开关柜安装在高于海拔 2000 米以上,设备要相应降容运行。
开关柜的尺寸
推荐高度 | 2200 |
推荐宽度 固定式结构 抽屉式结构 | 400/600/800/1000/1200 |
600 | |
推荐深度 可移式结构 标准单元高度 插入式结构 | 600/800/1000/1200 |
600/800/1000/1200 | |
600/800/1000/1200 | |
标准单元高度 抽屉式 可移式 插入式 标准安装模数间距 | 200/300/400/600 |
150/200/300 | |
150/200/300/400 | |
25 |
技术数据
标准 通过型式试验的组装式开关柜(TTA) | GB7251.12-2013,IEC61439-1 |
电器特性 | GB7251.12-2013,IEC61439-1 |
额定电压 额定绝缘电压 额定工作电压 额定脉冲耐受电压 过电压等级 污染等级 额定工作频率 | 690V/1000V AC, 3P,1500V DC |
400V/690V AC, 3P, 750V DC | |
6/8/12KV | |
II/III/IV | |
3 | |
至60Hz | |
额定电流 主母线 额定电流 Main 额定峰值耐受电流 额定短时耐受电流 | 至6300A |
至220kA | |
至100kA | |
配电母线 额定电流 额定峰值耐受电流 额定短时耐受电流 | 至2000 A |
至176kA | |
至80 kA |
开关柜的尺寸
推荐高度 | 2200 |
推荐宽度 固定式结构 抽屉式结构 | 400/600/800/1000/1200 |
600 | |
推荐深度 可移式结构 标准单元高度 插入式结构 | 600/800/1000/1200 |
600/800/1000/1200 | |
600/800/1000/1200 | |
标准单元高度 抽屉式 可移式 插入式 标准安装模数间距 | 200/300/400/600 |
150/200/300 | |
150/200/300/400 | |
25 |
技术数据
标准 通过型式试验的组装式开关柜(TTA) | GB7251.12-2013,IEC61439-1 |
电器特性 | GB7251.12-2013,IEC61439-1 |
额定电压 额定绝缘电压 额定工作电压 额定脉冲耐受电压 过电压等级 污染等级 额定工作频率 | 690V/1000V AC, 3P,1500V DC |
400V/690V AC, 3P, 750V DC | |
6/8/12KV | |
II/III/IV | |
3 | |
至60Hz | |
额定电流 主母线 额定电流 Main 额定峰值耐受电流 额定短时耐受电流 | 至6300A |
至220kA | |
至100kA | |
配电母线 额定电流 额定峰值耐受电流 额定短时耐受电流 | 至2000 A |
至176kA | |
至80 kA |
