YZGGD型交流低压固定式配电柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
合肥元贞电力科技股份有限公司位于合肥市高新区长安路66号,背倚风景如画的大蜀山森林公园。公司成立于2009年8月,注册资金12600万元,专业研发、生产和销售输变电设备,具备年产能1200万千伏安。为国家级高新技术企业,“元贞”品牌为安徽省著名商标。
公司主导产品有 35kV、10kV级 干式变压器类;35kV、10kV级 油浸式变压器类;
35kV、10kV级 风电、光伏、储能变压器类;35kV、10kV级 电力成套设备类(含美式、欧式变电站、高低压开关柜、环网柜、预制舱等)等近百种规格产品。
自2011年起开展电力系统运维、检修服务,现已成为安徽省较大规模的输配电设备生产制造商和电力服务承包商。
现有员工350余人,其中具有中级以上职称专业技术员147人,连续15年为国家电网优质供应商,连续10年国家电网公司集中招标活动资质业绩信息现场核实证明函获证单位。
公司按照 ISO9001 、ISO14001 、OHSAS18001标准建立了质量、环境和职业健康安全管理体系,并已连续 20 年获得中国质量认证心颁发的证书。

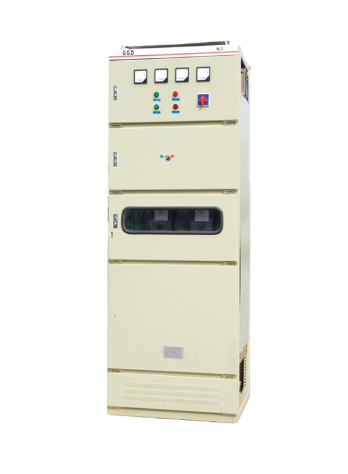

产品图片

YZGGD型交流低压固定式配电柜
结构特点
具有分断力高、动热稳定性好、电气方案灵活、组合方便、系列性和实用性强、结构新颖等特点。额定电流可增加至2000A,适合1250kVA以下的配电变压器选用。
柜内主要采用国内已能批量生产、工艺稳定的电气元件,也可安装进口元件。
HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件,它改变了机构的操作方式,保留了老产品的优点,是一种实用型的电器元件。
母线夹由高强度、高阻燃型合金材料热塑成型,绝缘强度高。
构架用8MF冷弯型钢局部焊接组装而成。
柜体表处理选用静电环氧粉末喷涂,附着力强、质感好。柜体的防护等级为IP3X。

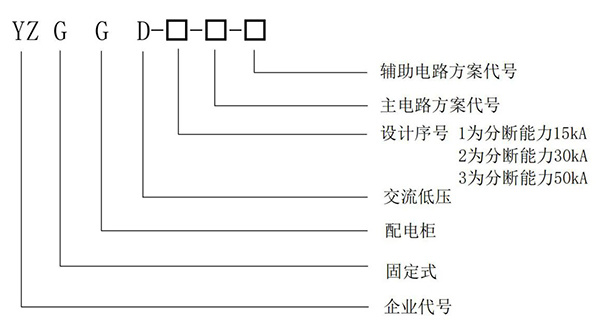

型号说明
技术参数
型号 | 额定电压(V) | 额定电压(A) | 额定短路开断电流(kA) | 额定短时耐受电流(kA) | 额定峰值耐受电流(kA) | |
GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
B | 600(630) | |||||
C | 400 | |||||
GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
B | 1000 | |||||
C | ||||||
GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
B | 2500 | |||||
C | 2000 |
