35kV预装式变电站/YB系列40.5kV新能源预装式变电站
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
合肥元贞电力科技股份有限公司位于合肥市高新区长安路66号,背倚风景如画的大蜀山森林公园。公司成立于2009年8月,注册资金12600万元,专业研发、生产和销售输变电设备,具备年产能1200万千伏安。为国家级高新技术企业,“元贞”品牌为安徽省著名商标。
公司主导产品有 35kV、10kV级 干式变压器类;35kV、10kV级 油浸式变压器类;
35kV、10kV级 风电、光伏、储能变压器类;35kV、10kV级 电力成套设备类(含美式、欧式变电站、高低压开关柜、环网柜、预制舱等)等近百种规格产品。
自2011年起开展电力系统运维、检修服务,现已成为安徽省较大规模的输配电设备生产制造商和电力服务承包商。
现有员工350余人,其中具有中级以上职称专业技术员147人,连续15年为国家电网优质供应商,连续10年国家电网公司集中招标活动资质业绩信息现场核实证明函获证单位。
公司按照 ISO9001 、ISO14001 、OHSAS18001标准建立了质量、环境和职业健康安全管理体系,并已连续 20 年获得中国质量认证心颁发的证书。
产品图片

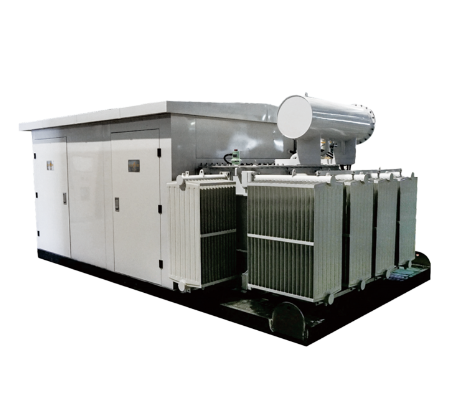

35kV预装式变电站
YB系列40.5kV新能源预装式变电站是将光伏/风电发电机组发出的电压(0.4-1.14KV)升高至35KV并网后输出的专用变电设备,是我公司根据国内光伏/风电发电市场的要求而量身定做的箱变
结构特点
箱变分为高压室、低压室、变压器三部分组成,华式结构的箱变,主要应用于新能源发电的升压箱变,结构的特点和传统箱变的区别在于变压器部分置于箱变壳体外部,有效解决变压器散热问题,通过自然气候迅速带走变压器本体产生的热量,变压器通过侧出线的方式与箱变外壳紧密连接,通过箱变壳体中隔板将箱变分为高压室和低压室,是新能源发电的理想产品。
1、海拔:≤1000m。
2、环境温度:气温不超过+40C,温度不低于-30C
3、风速: 相当34m/s(不大于700pa)。
4、湿度:日相对湿度平均不大于95%,月相对湿度平均不大于95%。
5、防震:水平加速度不大于0.4m/s²,垂直加速度不大于0.15m/s²
6、安装地点倾斜度:不大于3°
7、安装环境:周围空气不受腐蚀性、可燃性气体等明显污染,安装地点无剧烈震动。
单元名称 | 项目 | 单位 | 参数 | |||
高压单元 | 额定频率 | Hz | 50 | |||
额定电压 | KV | 6 | 10 | |||
最高工作电压 | KV | 7.2 | 11.5 | |||
工频耐受电压对地和相间/隔离断口 | KV | 25 | 35 | |||
雷电冲击电压对地和相间/隔离断口 | KV | 60/65 | 75/85 | |||
额定电流 | A | 400/630 | ||||
额定短时耐受电流 | KA | 12.5(2s) | 16(2s) | |||
额定峰值耐受电流 | KA | 31.5 | 40 | |||
低压单元 | 额定电压 | KV | 0.4 | |||
主回路额定电流 | A | 50~2500 | ||||
额定短时耐受电流 | KA | 12.5 | ||||
额定峰值耐受电流 | KA | 30 | 63 | 110 | ||
支路电流 | A | 10~800 | ||||
分支路数 | 路 | 1-12 | ||||
补偿容量 | kVar | 0~360 | ||||
变压器单元 | 额定容量 | kVA | 30~500 | 630~1600 | ||
阻抗电压 | % | 4 | 4.5 | |||
分接范围 | ±2x2.5% ±5% | |||||
连接组别 | YynO/Dyn11 |
单元名称 | 项目 | 单位 | 参数 | |||
高压单元 | 额定频率 | Hz | 50 | |||
额定电压 | KV | 6 | 10 | |||
最高工作电压 | KV | 7.2 | 11.5 | |||
工频耐受电压对地和相间/隔离断口 | KV | 25 | 35 | |||
雷电冲击电压对地和相间/隔离断口 | KV | 60/65 | 75/85 | |||
额定电流 | A | 400/630 | ||||
额定短时耐受电流 | KA | 12.5(2s) | 16(2s) | |||
额定峰值耐受电流 | KA | 31.5 | 40 | |||
低压单元 | 额定电压 | KV | 0.4 | |||
主回路额定电流 | A | 50~2500 | ||||
额定短时耐受电流 | KA | 12.5 | ||||
额定峰值耐受电流 | KA | 30 | 63 | 110 | ||
支路电流 | A | 10~800 | ||||
分支路数 | 路 | 1-12 | ||||
补偿容量 | kVar | 0~360 | ||||
变压器单元 | 额定容量 | kVA | 30~500 | 630~1600 | ||
阻抗电压 | % | 4 | 4.5 | |||
分接范围 | ±2x2.5% ±5% | |||||
连接组别 | YynO/Dyn11 |
