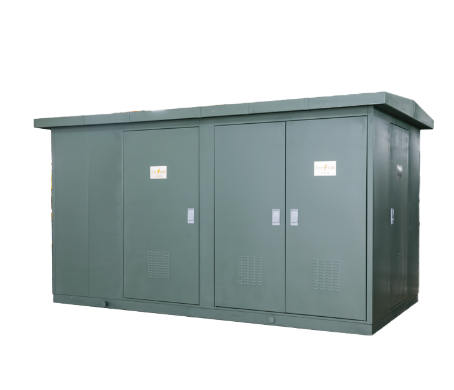

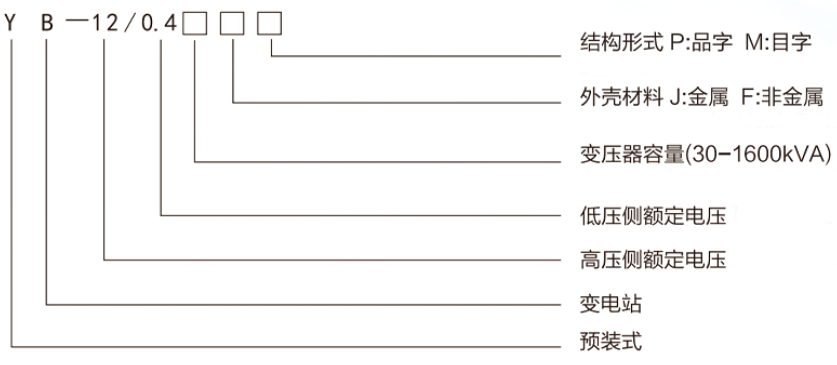

10kV YB系列预装式变电站

Yb系列预装式变电站(简称欧变》是一种将高压配电装置、电力变压器、低压配电装置三部分按一定线路方案紧凑组合在箱体内的预装式变电站

本系列产品用于户外及户内安装，广泛用于住宅小区、厂矿、高层建筑、车站、码头、公园、商场、铁路、临时工地等场所。

本系列产品具有体积小、占地面积少、结构紧凑、造型美观、检修方便、生产安装调试周期短、无需专人值守、经济效益高等特点。特别是可以深入负荷中心，对提高供电质量、减少电能损耗、增强供电系统的安全可靠性以及对配电网路改造都起非常重要的作用。

本系列产品除满足各自元件的有关标准外，还符合GB/T17467《高压/低压预装式变电站》标准。

结构特点

本系列产品箱体骨架结构采用槽钢、角钢构成有较高的机械强度，可整体吊装和运输。

外壳依照客户需要可选用不锈钢板、彩钢复合板、玻璃纤维丝水泥材料等。产品美观大方且具有良好的防腐、隔热、降噪等性能。

各室之间均用隔板隔成各自独立的小室，变压器室装有防凝露温控排风自动化装置。

为了方便监视和检修，变压器室、低压室、高压室均设有照明装置。

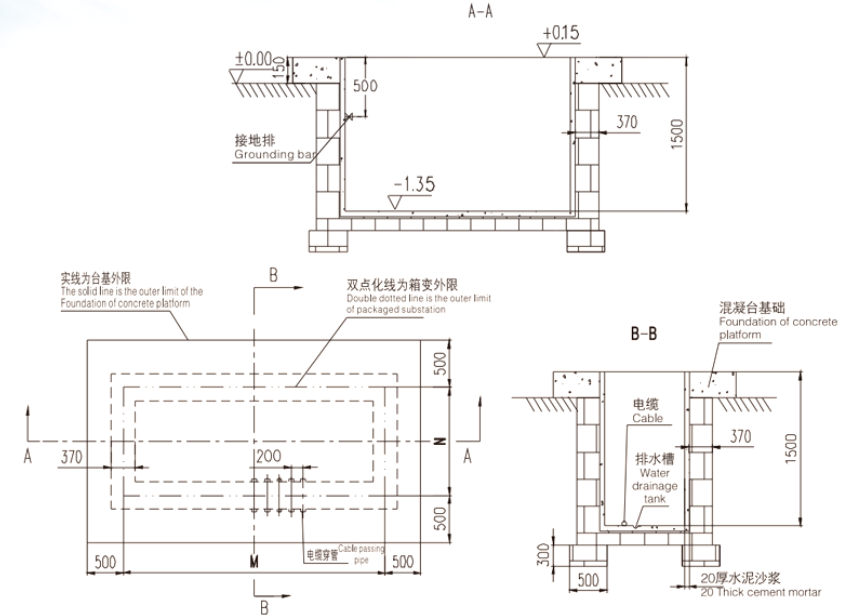

参考地基图

注：

1、电缆室内壁及基础平台用水泥浆抹平，表面须平整,能均匀承受预装式变电站的重量。

2、电缆室底面需向排污口略有倾斜，以免积水。

3、进出线电缆室穿管的数量及管径，可根据用户的实际情况和进出位置来确定，管排间距不小于200mm。

4、台基作法应符合JGJ16《建筑电气设计技术规程》有关规定。

5、M、N由预装式变电站制造商提供。

1、海拔:≤1000m。

2、环境温度:气温不超过+40C，温度不低于-30C

3、风速: 相当34m/s(不大于700pa)。

4、湿度:日相对湿度平均不大于95%，月相对湿度平均不大于95%。

5、防震:水平加速度不大于0.4m/s²，垂直加速度不大于0.15m/s²

6、安装地点倾斜度:不大于3°

7、安装环境:周围空气不受腐蚀性、可燃性气体等明显污染，安装地点无剧烈震动。

技术参数

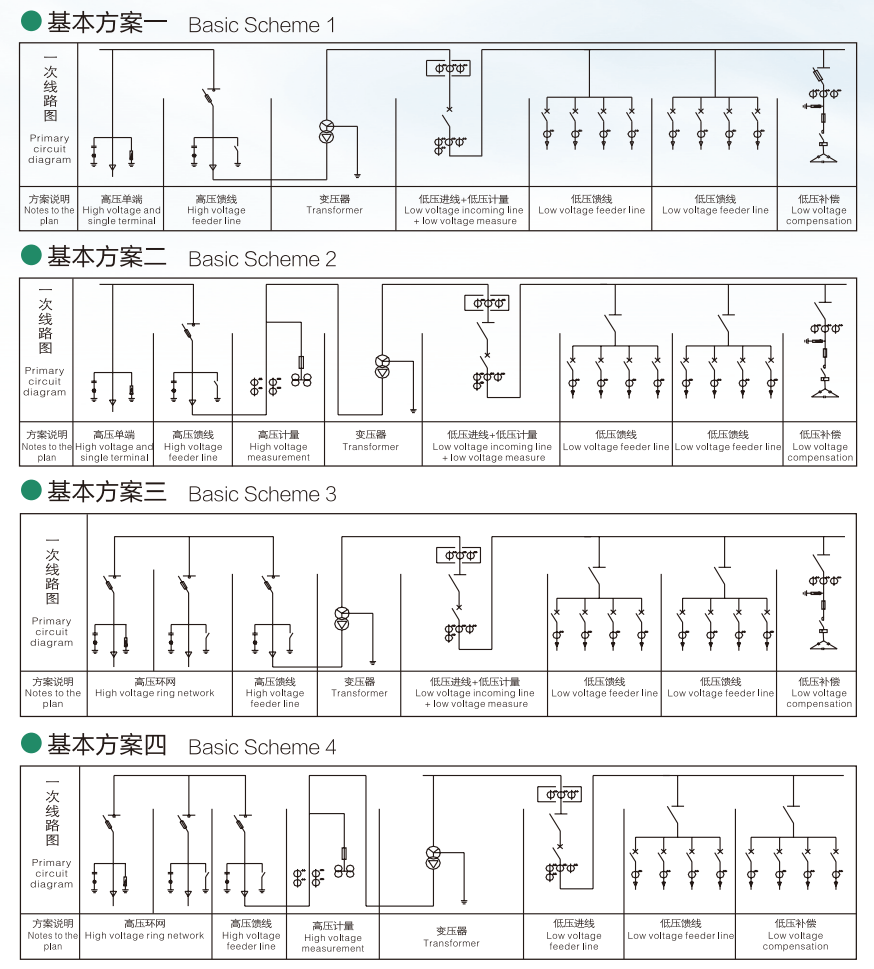

基本方案
