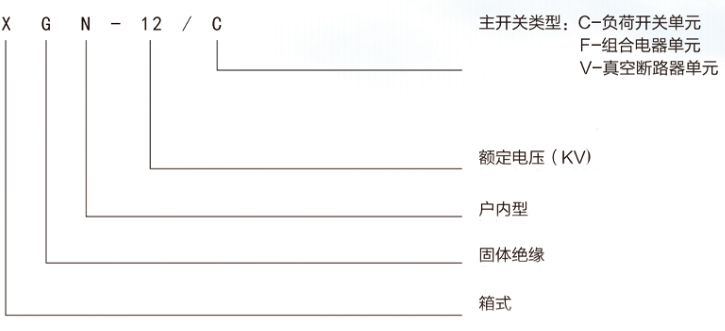

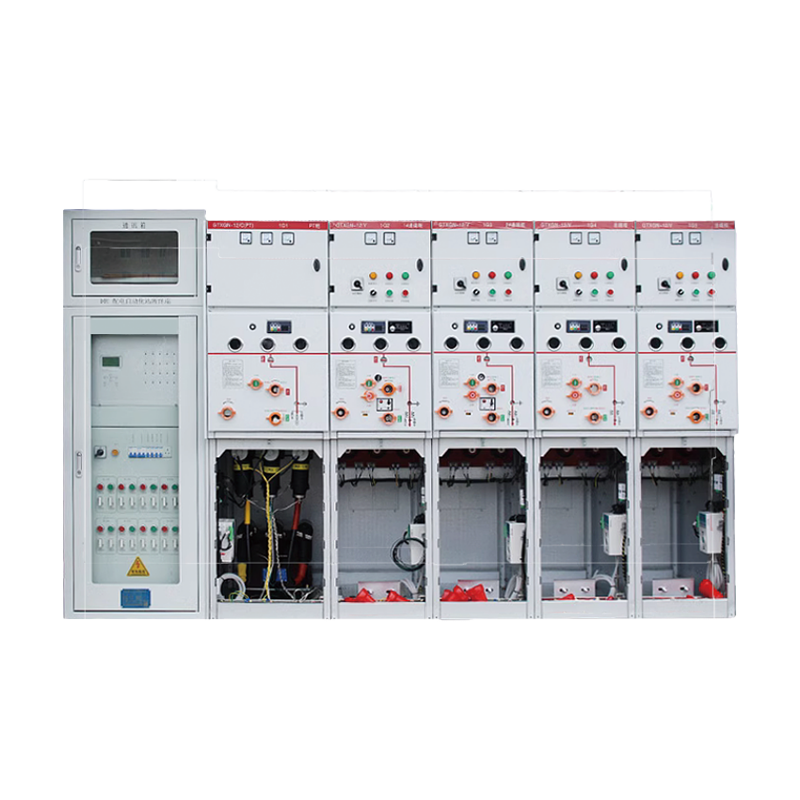

XGN-12(CVF)固体绝缘全封闭中压开关设备

结构特点

固体绝缘全封闭开关设备，是采用固体绝缘材料为主绝缘介质，将真空灭孤室及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块，人可以触及的模块表面涂覆有导电或半导电屏蔽层并直接可靠接地的环网柜。

1、均为可触摸式一人可以触及的主回路模块表面装有接地网并涂覆有导电屏蔽层并直接可靠接地，在进行无效维护时不再产生风险，使用户在操作维护时绝对的安全。

2、固体绝缘技术一无 SF6 气体绝缘，无温室气体，绝对环保。

3、模块化设计一断路器、带有接地装置的三工位隔离开关，体积小，结构紧凑，运行维护方便

4、全面完美的系列方案一组合方案多变，有上下隔离两种结构，解决各种用户方案。

5、扩展改造一可实施现场出现各种变化组合扩展，375 宽度设计针对原有的 SF6 产品的直接替换

1、最高环境温度: +40C;

2、最低环境温度:-45C;

3、最大海拔高度:4000m ;

4 、最大日平均温度: +35C;

5、最大日平均湿度:95% ;

6、最大月平均湿度:90%;

7 、最大地震烈度: 8 级;

8、开关设备应安装在无火灾、无爆炸危险、无剧烈震动的场所。

技术参数
