XGN-40.5智能SF6气体绝缘金属封闭环网开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
合肥元贞电力科技股份有限公司位于合肥市高新区长安路66号,背倚风景如画的大蜀山森林公园。公司成立于2009年8月,注册资金12600万元,专业研发、生产和销售输变电设备,具备年产能1200万千伏安。为国家级高新技术企业,“元贞”品牌为安徽省著名商标。
公司主导产品有 35kV、10kV级 干式变压器类;35kV、10kV级 油浸式变压器类;
35kV、10kV级 风电、光伏、储能变压器类;35kV、10kV级 电力成套设备类(含美式、欧式变电站、高低压开关柜、环网柜、预制舱等)等近百种规格产品。
自2011年起开展电力系统运维、检修服务,现已成为安徽省较大规模的输配电设备生产制造商和电力服务承包商。
现有员工350余人,其中具有中级以上职称专业技术员147人,连续15年为国家电网优质供应商,连续10年国家电网公司集中招标活动资质业绩信息现场核实证明函获证单位。
公司按照 ISO9001 、ISO14001 、OHSAS18001标准建立了质量、环境和职业健康安全管理体系,并已连续 20 年获得中国质量认证心颁发的证书。
产品图片

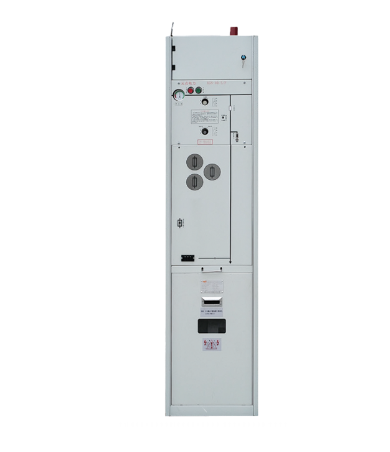

XGN-40.5智能SF6气体绝缘金属封闭环网开关柜
35KVSF6充气柜具备结构紧凑、全封闭式、全绝缘层、寿命长、免维护保养、占有室内空间小、可以信赖、不会受到工作中环境危害等优势,广泛运用于工业生产及民用型电缆线环网及供电系统尾端。
结构特点
1.充气柜收尘器选用高质量 2mm 厚的不锈钢板机壳。
2.不锈钢板由光纤激光切割成型,历经全球优秀的焊接机器人电焊焊接而成,确保收尘器的密封性。
3.气箱内充 SF6 气体,并历经同步真空包装测漏;高压负荷开关、接地装置电源开关、断路器绝缘层筒等电源开关主题活动构件及母线槽均密封性在不锈钢板气箱里,打气罩壳的防水等级做到 P67, 收尘器配有玻璃膜片,当电源开关内部超出一定工作压力时,能从下边防爆型口排出来,能合理避免对人、电缆线及配电站内其他开关柜的危害。
1.海拔高度呈 1000m ,(如有特别要求可在货时注明)
2.环境温度: -25C ~+40C
3.相对湿度平均值不超过 95%:月相对湿度平均值不超过 90%;
4.抗震力: 8度;
5.无剧烈震动和冲击以及火灾、化学腐蚀、爆炸危险的场所。
技术参数
名称 | 单位 | 参数 |
额定电压 | KV | 40.5 |
额定电流 | A | 630 |
额定频率 | Hz | 50 |
额定短路关合电流 | KA | 50 |
额定短时耐受电流 | KA/ | 20 |
额定短时持续时间 | S | 3 |
接地回路额定短时耐受电流 | KA/S | 20 |
1min工频耐:受电压,对地,相间/隔离断口(有效值) | KV | 42/48 |
雷电冲击耐受电压,对地,相间/隔离断口(峰值) | KV | 75/85 |
技术参数
名称 | 单位 | 参数 |
额定电压 | KV | 40.5 |
额定电流 | A | 630 |
额定频率 | Hz | 50 |
额定短路关合电流 | KA | 50 |
额定短时耐受电流 | KA/ | 20 |
额定短时持续时间 | S | 3 |
接地回路额定短时耐受电流 | KA/S | 20 |
1min工频耐:受电压,对地,相间/隔离断口(有效值) | KV | 42/48 |
雷电冲击耐受电压,对地,相间/隔离断口(峰值) | KV | 75/85 |
