XGN-12SF6气体绝缘金属封闭环网开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
合肥元贞电力科技股份有限公司位于合肥市高新区长安路66号,背倚风景如画的大蜀山森林公园。公司成立于2009年8月,注册资金12600万元,专业研发、生产和销售输变电设备,具备年产能1200万千伏安。为国家级高新技术企业,“元贞”品牌为安徽省著名商标。
公司主导产品有 35kV、10kV级 干式变压器类;35kV、10kV级 油浸式变压器类;
35kV、10kV级 风电、光伏、储能变压器类;35kV、10kV级 电力成套设备类(含美式、欧式变电站、高低压开关柜、环网柜、预制舱等)等近百种规格产品。
自2011年起开展电力系统运维、检修服务,现已成为安徽省较大规模的输配电设备生产制造商和电力服务承包商。
现有员工350余人,其中具有中级以上职称专业技术员147人,连续15年为国家电网优质供应商,连续10年国家电网公司集中招标活动资质业绩信息现场核实证明函获证单位。
公司按照 ISO9001 、ISO14001 、OHSAS18001标准建立了质量、环境和职业健康安全管理体系,并已连续 20 年获得中国质量认证心颁发的证书。
产品图片

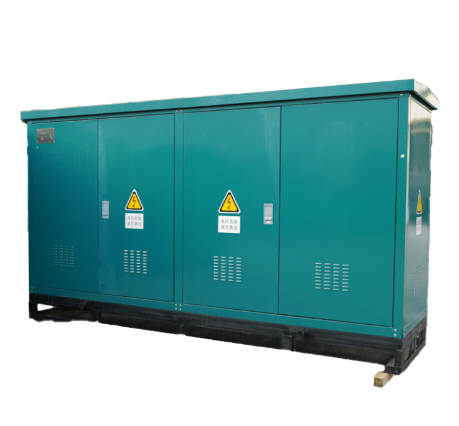

XGN-12SF6气体绝缘金属封闭环网开关柜

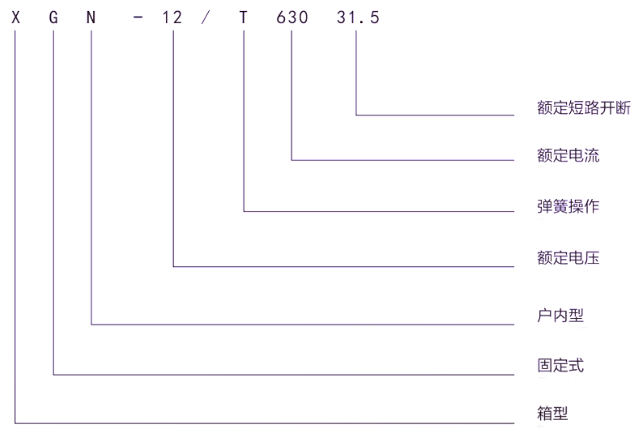

结构特点
1、充气柜由以下五个隔室组成:开关 - 母线室、操作机构室、熔断器室、电缆室,泄压室!
2、母线室置于柜子上部,母线贯穿整排开关柜
3、负荷开关选用SF6负荷开关顶部单元;
4、宽裕的电缆室,下出线为非屏蔽电缆头连接方式安装简单方便
5、机构室内装有弹簧操动机构和机械联锁装置,操作简单可靠。
1、周围空气温度不高于 +40C ,不低于-5C并且 24 小时内其平均气温不高于 +35C。
2、户内安装使用,使用地点的海拔不超过 2000m
3、周围空气相对湿度在最高温度为 +40C时不超过50%,在较低温度时允许有较大的相对湿度:(例如+20°C时为 90%)应考虑到由于温度变化可能会偶尔产生凝露的影响。
4、设备安装时与垂直面的倾斜度不超过 5%。
5、设备应安装在无剧烈震动和冲击波的地方,以及不足使电器元件受到腐蚀的场所。
技术参数
名称 | 单位 | V型 | C型 | F型 | |
真空开关 | 隔离/接地开关 | 负荷开关 | 组合电器 | ||
额定电压 | KV | 12 | 12 | 12 | 12 |
额定电流 | A | 630/1250 | 630 | ||
额定频率 | Hz | 50 | 50 | 50 | 50 |
额定闭环开断电流 | A | 630 | |||
额定电缆充电开断电流 | A | 135/135 | |||
工频耐受电压(相间/端☐) | KV | 42/48 | 42/48 | 42/48 | 42/48 |
额定短路开断电流 | KA | 25 | 31.5 | ||
额定转移电流 | A | 1750 | |||
额定短时耐受电流 | KA/3s | 20 | |||
熔断器最大额定电流 | A | 125 | |||
机械寿命 | 次 | 5000 | 2000 | 5000 | 3000 |
回路电阻 | Ω | ≤300 | ≤600 | ||
额定峰值耐受电流 | KA | 50 | |||
额定短路关合电流(峰值) | KA | 50 | 80 | ||
雷电冲击耐受电压 | KV | 75/85 | 75/85 | 75/85 | 75/85 |
技术参数
名称 | 单位 | V型 | C型 | F型 | |
真空开关 | 隔离/接地开关 | 负荷开关 | 组合电器 | ||
额定电压 | KV | 12 | 12 | 12 | 12 |
额定电流 | A | 630/1250 | 630 | ||
额定频率 | Hz | 50 | 50 | 50 | 50 |
额定闭环开断电流 | A | 630 | |||
额定电缆充电开断电流 | A | 135/135 | |||
工频耐受电压(相间/端☐) | KV | 42/48 | 42/48 | 42/48 | 42/48 |
额定短路开断电流 | KA | 25 | 31.5 | ||
额定转移电流 | A | 1750 | |||
额定短时耐受电流 | KA/3s | 20 | |||
熔断器最大额定电流 | A | 125 | |||
机械寿命 | 次 | 5000 | 2000 | 5000 | 3000 |
回路电阻 | Ω | ≤300 | ≤600 | ||
额定峰值耐受电流 | KA | 50 | |||
额定短路关合电流(峰值) | KA | 50 | 80 | ||
雷电冲击耐受电压 | KV | 75/85 | 75/85 | 75/85 | 75/85 |
