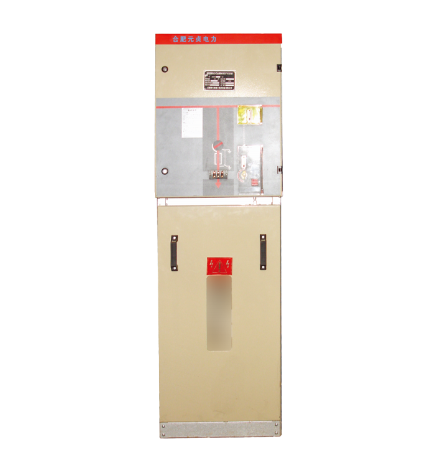

HXGN系列金属封闭环网开关柜
结构特点
HXGN型SF6环网柜的开关可以采用国产FLN36、原装ABB产SFG型负荷开关,也可以根据用户需要装配先进的进口永磁机构真空断路器或国产VB系列真空断路器,操作方式有手动、电动两种。 柜体采用进口敷铝锌板,经数控机床加工成模块化结构,具有可靠的机械联锁和防止误操作功能。
适用场所
HXGN型SF6环网柜适用于交流50Hz、12KV的电力系统,广泛用于工业及民用电缆环网及用电终端,作为电能的接受和分配之用。
特别适用于城市居民区配电、小型二次配电站、小型开闭所、工矿企业、商场、机场、地铁、发电站、医院、体育场、铁路、隧道等场所。

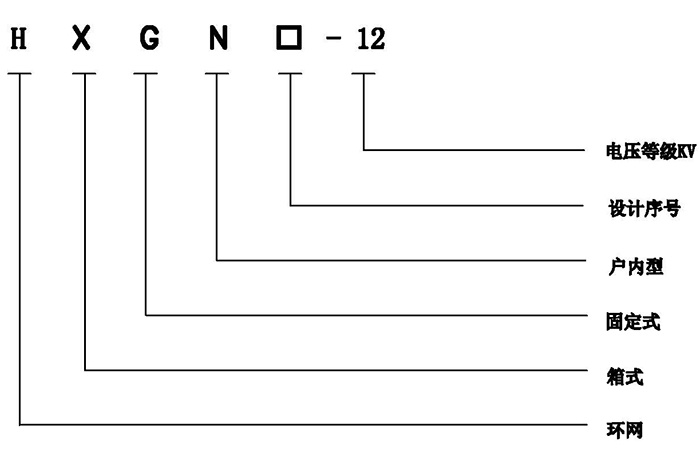

型号说明
订货须知
主方案系统图和柜体平面排列布置图;
二次原理图,如无则按制造厂提供的图纸生产;
特殊作用环境下的特别要求。
技术参数
额定电压 | kV | 12 | |
额定雷电冲击耐受电压 | 相间及相对地 | kV | 75 |
断口间 | kV | 85 | |
1min工频耐受电压 | 相间及相对地 | kV | 42 |
断口间 | kV | 48 | |
额定频率 | Hz | 50 | |
额定电流 | 主母线 | A | 630 |
分支线 | A | 630 | |
额定短时耐受电流 | 主回路 | kA | 20 |
接地回路 | kA | 20 | |
额定短路耐受电流持续时间 | S | 3 | |
额定峰值耐受电流 | kA | 50 | |
防护等级 | IP2X | ||
负荷开关机械寿命 | 次 | 》5000 | |
接地开关机械寿命 | 次 | 》2000 | |
负荷开关柜 | 柜宽 | mm | 375/500/750 |
柜深 | mm | 1000 | |
柜高 | mm | 1635/1885 | |
断路器柜 | 柜宽 | mm | 650/750 |
柜深 | mm | 1000 | |
柜高 | mm | 1635/1885/2135 |
