产品详情

KYN61系列金属铠装抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
合肥元贞电力科技股份有限公司位于合肥市高新区长安路66号,背倚风景如画的大蜀山森林公园。公司成立于2009年8月,注册资金12600万元,专业研发、生产和销售输变电设备,具备年产能1200万千伏安。为国家级高新技术企业,“元贞”品牌为安徽省著名商标。
公司主导产品有 35kV、10kV级 干式变压器类;35kV、10kV级 油浸式变压器类;
35kV、10kV级 风电、光伏、储能变压器类;35kV、10kV级 电力成套设备类(含美式、欧式变电站、高低压开关柜、环网柜、预制舱等)等近百种规格产品。
自2011年起开展电力系统运维、检修服务,现已成为安徽省较大规模的输配电设备生产制造商和电力服务承包商。
现有员工350余人,其中具有中级以上职称专业技术员147人,连续15年为国家电网优质供应商,连续10年国家电网公司集中招标活动资质业绩信息现场核实证明函获证单位。
公司按照 ISO9001 、ISO14001 、OHSAS18001标准建立了质量、环境和职业健康安全管理体系,并已连续 20 年获得中国质量认证心颁发的证书。

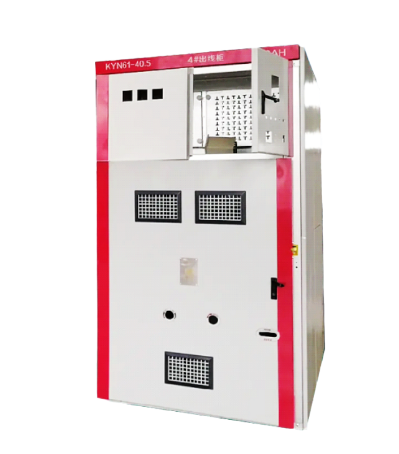

产品图片

KYN61系列金属铠装抽出式开关柜
结构特点
1、柜体结构采用组装式,断路器采用手车落地式结构;
2、配用全新型复合绝缘真空断路器,并具有互换性好更换简单的特点;
3、手车车架中装有丝杠螺母推进机构,可轻松移动手车,并防止误操作而损坏推进机构;
4、所有的操作均可在柜门关闭状态下进行;
5、主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式,满足“五防” 功能;
6、电缆室空间充裕,可连接多根电缆;
7、快速接地开关用于接地和回路短路;
8、外壳防护等级IP3X,手车室门打开状态下,防护等级IP2X。
使用条件
1、环境温度,上限+40C,下限-25C,日温差不超过15°C;
2、相对湿度,日平均值不大于95%,月平均值不大于90%;
3、海拔高度,不超过1000m;
4、没有火灾,爆炸危险,严重污秽,化学腐蚀及剧烈振动的场所。
如果使用条件与上述不同,由用户与制造厂商协商。
技术参数
名 称 | 单位 | 参数 |
标称电压 | KV | 35 |
额定电压 | KV | 40.5 |
额定电流 | A | 1250、 1600、2000 |
额定:工频耐受电压 | KV/1 min | 95 |
额定雷电冲击耐受电压(峰值) | KV | 185 |
额定短路开断电流 | KA | 20、25、31.5 |
额定峰值耐受电流 | KA | 50、63、80 |
额定短路持续时间 | S | 4 |
外形尺寸(宽^深*高) | mm | 1400*2800*2600 |
重量(断路器柜) | kg | 1800(其中断路器手车630) |
技术参数
名 称 | 单位 | 参数 |
标称电压 | KV | 35 |
额定电压 | KV | 40.5 |
额定电流 | A | 1250、 1600、2000 |
额定:工频耐受电压 | KV/1 min | 95 |
额定雷电冲击耐受电压(峰值) | KV | 185 |
额定短路开断电流 | KA | 20、25、31.5 |
额定峰值耐受电流 | KA | 50、63、80 |
额定短路持续时间 | S | 4 |
外形尺寸(宽^深*高) | mm | 1400*2800*2600 |
重量(断路器柜) | kg | 1800(其中断路器手车630) |
