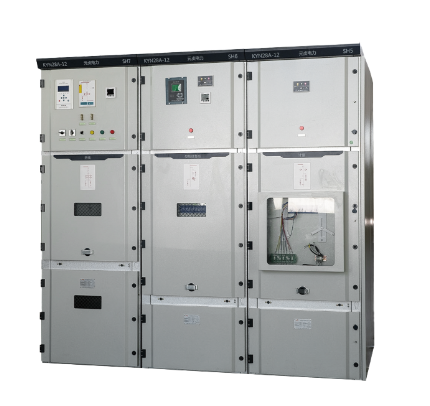

KYN28系列金属铠装抽出式开关柜


KYN系列户内金属铠装抽出式开关柜是在广泛吸收国内外同类产品的优点基础上开发的新型中置开关柜。柜内配装真空断路器,可用于工矿企业、高层建筑、电厂、变电所6~10KV配电装置,作为单母线系统接受和分配电能之用。

结构特点

既可配进口的真空断路器,又可配国产的真空断路器;
具有可靠的"五防"功能,符合GB3906、DL403、DL/T404、DL/T539等标准;

电缆室有充裕的空间,可连接多根电缆,安装维修方便;手车互换性好;
柜体防护等级IP4X;
具有防凝露和防污秽功能;
既可架空进线,又可电缆进线。

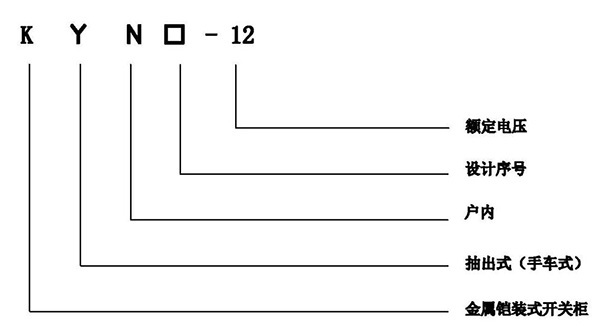

型号说明

型号说明

使用条件

环境温度∶最高气温40℃,最低气温-15℃;
环境湿度∶日平均相对湿度95%,月平均相对湿度90%;
海拔高度∶不超过1000m;
在特殊环境和海拔高度大于1000m时需与厂家联系。

技术参数

名称

单位

参数

额定电压

KV

12

额定电流

A

1250

额定绝缘水平

雷电冲击耐受电压

KV

75(相间、相对地)

85(断口间)

工频耐受电压

KV

42(相间、相对地)

48(断口间)

额定短路开断电流

KA

31.5

额定短路关合电流(峰值)

KA

80

额定峰值耐受电流

KA

80

4S额定短时耐受电流

KA

31.5

额定短路开断电流开断次数

30

真空断路器寿命

10000

外形尺寸(宽*深*高)

mm

800*1500*2300

1000*1500*2300

质量

kg

800

1000
