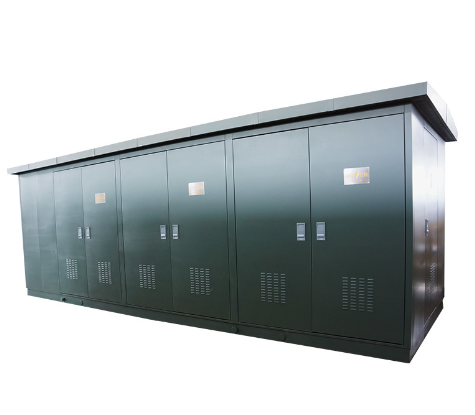

产品图片

YB系列预装式变电站
产品特点
本系列产品箱体骨架结构采用槽钢、角钢构成,有较高的机械强度,可整体吊装和运输。
外壳依照客户需要可选用不锈钢板、彩钢复合板、玻璃纤维丝水泥材料等。产品美观大方且具有良好的防腐、隔热、降噪等性能。
各室之间均用隔板隔成各自独立的小室,变压器室装有防凝露温控排风自动化装置。
为了方便监视和检修,变压器室、低压室、高压室均设有照明装置。

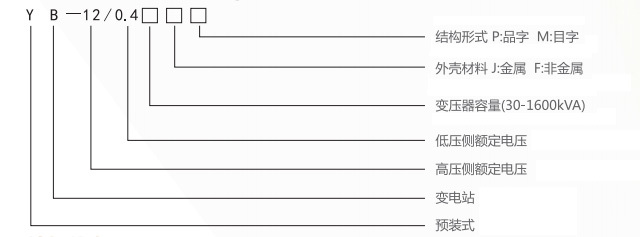

型号说明
使用条件
海拔高度不超过1000m;
环境温度∶最高气温+40℃,最低气温-25℃;最高日平均气温35℃,最高年平均气温20℃;风速不超过34m/s;
空气相对湿度不超过95%(2C),月平均值不大于90%;地面倾斜度不大于5°;
地震水平加速度不大于0.3m/52;
安装场所无火灾、爆炸危险、化学腐蚀及剧烈振动;安装在水泥平台或其它平整、坚实的平台上;
油浸自冷。
技术参数
单元名称 | 项目 | 单位 | 参数 | |
高压单元 | 额定频率 | Hz | 50 | |
额定电压 | kV | 6 | 12 | |
最高工作电压 | kV | 6.9 | 12 | |
工频耐受电压对地和相间/隔离端口 | kV | 32/36 | 42/48 | |
雷电冲击电压对地和相间/隔离端口 | kV | 60/70 | 75/85 | |
额定电流 | A | 400/600 | ||
额定短时耐受电流 | kA | 12.5(2S) | 12.5(2S) | |
额定峰值耐受电流 | kA | 31.5 | 31.5 | |
低压单元 | 额定电压 | kV | 0.4 | |
主回路额定电流 | A | 2500 | ||
额定短时耐受电流 | kA | 12.5 | ||
额定峰值耐受电流 | kA | 31.5 | ||
支路电流 | A | 10~800 | ||
分支路数 | 路 | 1~12 | ||
补偿容量 | kVar | 0~360 | ||
变压器单元 | 额定容量 | kVA | 30~500 | 630~1600 |
阻抗电压 | % | 4 | 4.5 | |
分接范围 | ±2×2.5%、 士5% | |||
联结组别 | YynO/Dyn11 |
